rk3588搭配lt6911

Question

目前在rk3588的开发板上去外接lt6911gxd芯片，lt芯片单port输出，通过i2c引脚我可以获取到信息，但是我一直抓不到流，内核中一直报错：

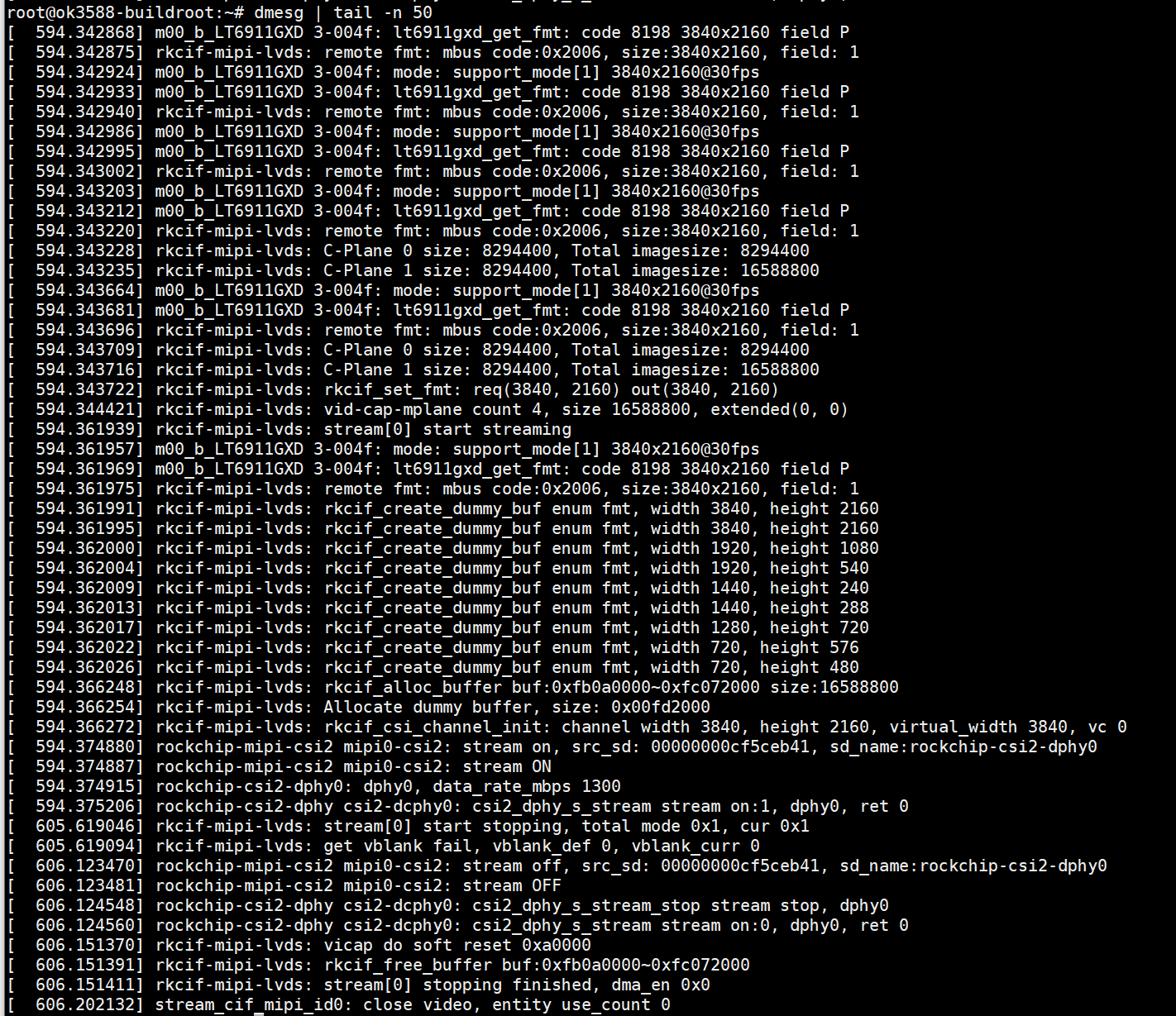

这个 get vblank fail, vblank_def 0, vblank_curr 0的报错我要怎么解决啊

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

你提到在 RK3588 开发板 上外接了 LT6911GXD 芯片，并且通过 I2C 接口可以获取到部分信息，但无法抓取视频流（stream），同时内核中报错：

get vblank fail, vblank_def 0, vblank_curr 0

这个错误通常出现在 V4L2（Video for Linux 2）驱动框架 中，表示系统尝试获取 VBlank（垂直消隐期）信息时失败。这可能与 显示控制器的配置、时钟同步、帧率控制或驱动兼容性 有关。

---

🔍 问题分析

1. VBlank 机制简介

• VBlank 是显示器在每一帧图像结束后的一段时间，用于刷新屏幕。
• 在 V4L2 驱动中，vblank 通常用于控制帧率、同步等。
• 如果驱动没有正确设置 vblank 信息，就会出现上述错误。

2. 可能原因

• LT6911GXD 驱动未正确实现 VBlank 支持。
• 显示控制器（如 RK3588 的 HDMI/DP 控制器）与 LT6911GXD 不匹配。
• I2C 配置不完整或错误。
• 内核配置或驱动模块未启用相关功能。
• 硬件连接问题（如时钟线、数据线未正确连接）。

---

✅ 解决方案

1. 检查驱动是否支持 VBlank

重点： 确保 LT6911GXD 的驱动支持 VBlank 功能。

• 查看驱动源码（如 drivers/media/i2c/lt6911gx.c 或类似文件）是否有对 VBlank 的处理逻辑。
• 如果没有，需要补全 VBlank 相关的回调函数，例如：

static const struct v4l2_subdev_ops lt6911gx_subdev_ops = {
    .video = &lt6911gx_video_ops,
};

其中 lt6911gx_video_ops 应包含 s_vblank、g_vblank 等接口。

如果驱动中没有这些函数，建议联系芯片厂商获取最新驱动，或自行补全。

---

2. 检查内核配置

重点： 确保内核启用了以下选项：

• CONFIG_VIDEO_V4L2_SUBDEV_API
• CONFIG_MEDIA_CONTROLLER
• CONFIG_V4L2_FRACTIONAL_FRAMESIZES
• CONFIG_V4L2_DEVICE_API

如果这些配置未启用，可能导致 VBlank 无法正常工作。

修改方法：

• 打开内核配置：

make menuconfig

• 确认以下选项被选中：

Device Drivers  --->
  Multimedia support  --->
    Video4Linux2  --->
      [X] Video4Linux2 sub-device API
      [X] Media controller
      [X] Video4Linux2 device API

• 重新编译并烧录内核。

---

3. 检查 I2C 配置和引脚连接

重点： 确保 I2C 接口和 LT6911GXD 正确连接。

• 使用 i2cdetect -y 1 检查 I2C 设备是否被识别。
• 查看设备树（DTS）中的 I2C 配置是否正确，例如：

&i2c1 {
    status = "okay";
    lt6911gx@3b {
        compatible = "litex,lt6911gx";
        reg = <0x3b>;
        ...
    };
};

• 确认地址是否正确（LT6911GX 默认 I2C 地址为 0x3B）。

---

4. 检查显示控制器与 LT6911GXD 的兼容性

重点： RK3588 的 HDMI/DP 控制器是否与 LT6911GXD 兼容？

• 查看 RK3588 的 datasheet 和 LT6911GXD 的文档，确认输出格式（如 RGB、YUV、HDMI）是否匹配。
• 确认时钟频率（如 pixel clock）是否一致。

---

5. 使用调试工具定位问题

重点： 使用 v4l2-ctl 和 ffmpeg 进行测试。

• 安装 v4l2-utils：

sudo apt install v4l2-utils

• 列出可用设备：

v4l2-ctl --list-devices

• 查看设备属性：

v4l2-ctl --all

• 尝试捕获视频流：

ffmpeg -f v4l2 -i /dev/video0 -vf fps=30 output.mp4

• 如果无法捕获，查看日志：

dmesg | grep -i v4l2

---

6. 修改驱动代码（示例）

如果你发现驱动缺少 g_vblank 回调，可尝试添加如下代码：

static int lt6911gx_g_vblank(struct v4l2_subdev *sd, unsigned int *val)
{
    *val = 0; // 假设默认值
    return 0;
}

static int lt6911gx_s_vblank(struct v4l2_subdev *sd, unsigned int val)
{
    // 设置 VBlank 值
    return 0;
}

然后在 lt6911gx_video_ops 中注册：

static const struct v4l2_subdev_video_ops lt6911gx_video_ops = {
    .g_vblank = lt6911gx_g_vblank,
    .s_vblank = lt6911gx_s_vblank,
};

---

🧠 总结

| 问题点 | 解决方案 | |--------|----------| | 未实现 VBlank 支持 | 补充驱动中的 g_vblank 和 s_vblank 回调 | | 内核配置缺失 | 启用 CONFIG_VIDEO_V4L2_SUBDEV_API 等配置 | | I2C 配置错误 | 检查 DTS 和 i2cdetect 结果 | | 显示控制器不兼容 | 确认分辨率、时钟、输出格式匹配 | | 无法抓取流 | 使用 v4l2-ctl 和 ffmpeg 测试 |

---

如有更多具体代码或日志内容，欢迎提供，我可以进一步帮你分析！
