安装完Cadence之后用OrCAD Capture CIS，为什么新建完元件库(New-Libary)之后没有办法新建元件(New-Part)啊

Question

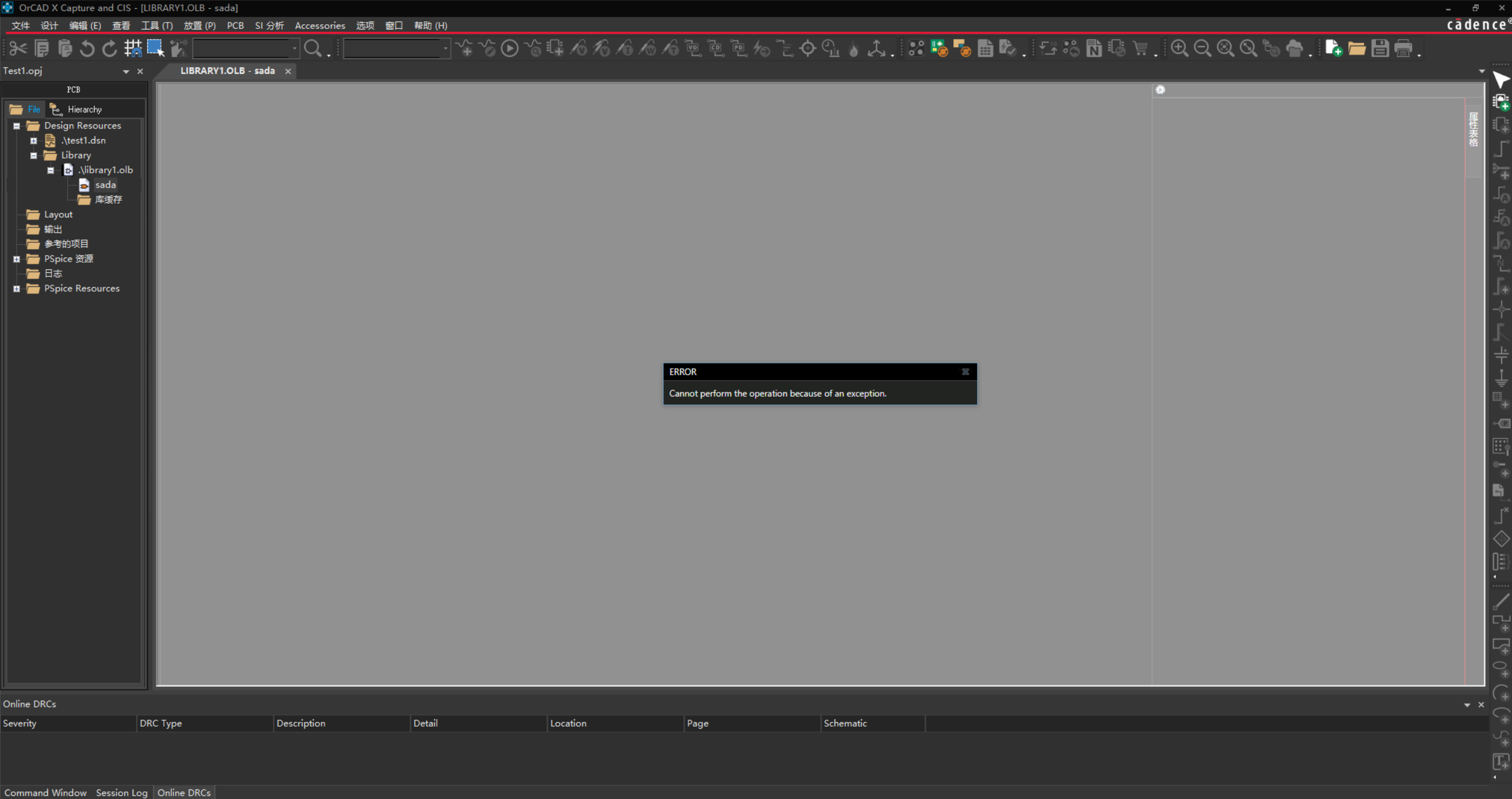

安装完Cadence之后用OrCAD Capture CIS，为什么新建完元件库(New-Libary)之后没有办法新建元件(New-Part)啊。？

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

在使用 OrCAD Capture CIS 时，如果你在新建完元件库（New Library）后无法新建元件（New Part），可能是由于以下几个原因导致的。以下是详细分析及解决方案：

---

一、可能的原因

1. 没有正确打开或选择库文件

   • 在新建库后，如果没有正确地将当前工作目录设置为该库，系统将无法识别该库，从而无法创建新元件。

2. 未正确保存库文件

   • 如果你新建了库但没有保存，或者保存路径不正确，系统可能无法找到该库，导致无法创建元件。

3. 权限问题

   • 如果你没有对库文件所在目录的写入权限，系统可能会阻止你创建新元件。

4. 库类型选择错误

   • 有些情况下，你需要选择正确的库类型（如“Symbol Library”或“PCB Library”），否则无法进行下一步操作。

5. 软件版本或配置问题

   • 某些旧版本的 OrCAD 可能存在 Bug，导致无法正常创建元件。

---

二、解决步骤（有序列表）

1. 确认库已正确创建并保存

   • 打开 OrCAD Capture CIS。
   • 点击菜单栏中的 File > New > Library，输入库名称并选择保存路径。
   • 确保点击 Save 按钮保存库文件，避免未保存状态。

2. 检查当前工作目录是否为所建库

   • 在主界面左侧的 Project Manager 中，查看当前打开的库是否是你刚刚新建的。
   • 如果没有显示，右键点击 Libraries > Add Existing Library，手动添加你新建的库。

3. 确认库类型是否正确

   • 在 Library Editor 中，确保你选择了 Symbol Library 或 PCB Library（根据你要创建的元件类型）。
   • 不要混淆符号库和封装库，否则无法创建对应类型的元件。

4. 检查文件权限

   • 确保你有对库文件所在目录的读写权限。
   • 尝试将库保存到你的个人目录（如 C:\Users\YourName\Documents）中，避免系统目录的权限限制。

5. 重新启动 OrCAD

   • 有时候软件会出现临时性故障，重启 OrCAD 后再尝试创建元件。

6. 更新 OrCAD 软件

   • 如果你使用的是较旧版本，建议升级到最新版本（如 OrCAD 17.4 或更高）。
   • 更新后，很多 Bug 和兼容性问题会得到修复。

7. 检查系统环境

   • 确保你的操作系统满足 OrCAD 的最低运行要求。
   • 避免在虚拟机中运行 OrCAD，因为某些图形驱动或资源管理可能不稳定。

---

三、代码示例（如果涉及脚本）

虽然 OrCAD 本身不需要编写代码来创建元件，但在某些自动化流程中可能会用到脚本。以下是一个简单的 Python 示例，用于生成 OrCAD 元件库文件的结构（供参考）：

import os

# 定义库名称和路径
lib_name = "MyNewLibrary"
save_path = r"C:\Users\YourName\Documents\OrCAD_Libraries"

# 创建库文件夹
os.makedirs(os.path.join(save_path, lib_name), exist_ok=True)

# 创建库文件（.olb）
lib_file_path = os.path.join(save_path, lib_name, f"{lib_name}.olb")
with open(lib_file_path, 'w') as f:
    f.write("This is a new OrCAD library file.")

print(f"Library created at: {lib_file_path}")

注意： 上述代码仅用于演示如何创建文件结构，不能直接用于 OrCAD 的实际使用。实际使用中仍需通过 GUI 操作完成。

---

四、总结

| 原因 | 解决方案 | |------|----------| | 库未正确保存或打开 | 确保保存库并正确加载 | | 权限不足 | 保存到用户目录，确保有写入权限 | | 库类型错误 | 选择正确的库类型（Symbol/PCB） | | 软件版本过旧 | 升级至最新版本 | | 系统环境问题 | 确保系统兼容性 |

---

如果你仍然无法解决问题，建议提供以下信息以便进一步排查：

• OrCAD 版本号
• 操作系统版本
• 错误提示截图（如有）
• 你尝试过的操作步骤

希望以上内容对你有所帮助！如果需要更详细的帮助，请随时告诉我。
