Esp32S3-N16R8cam使用时的问题

Question

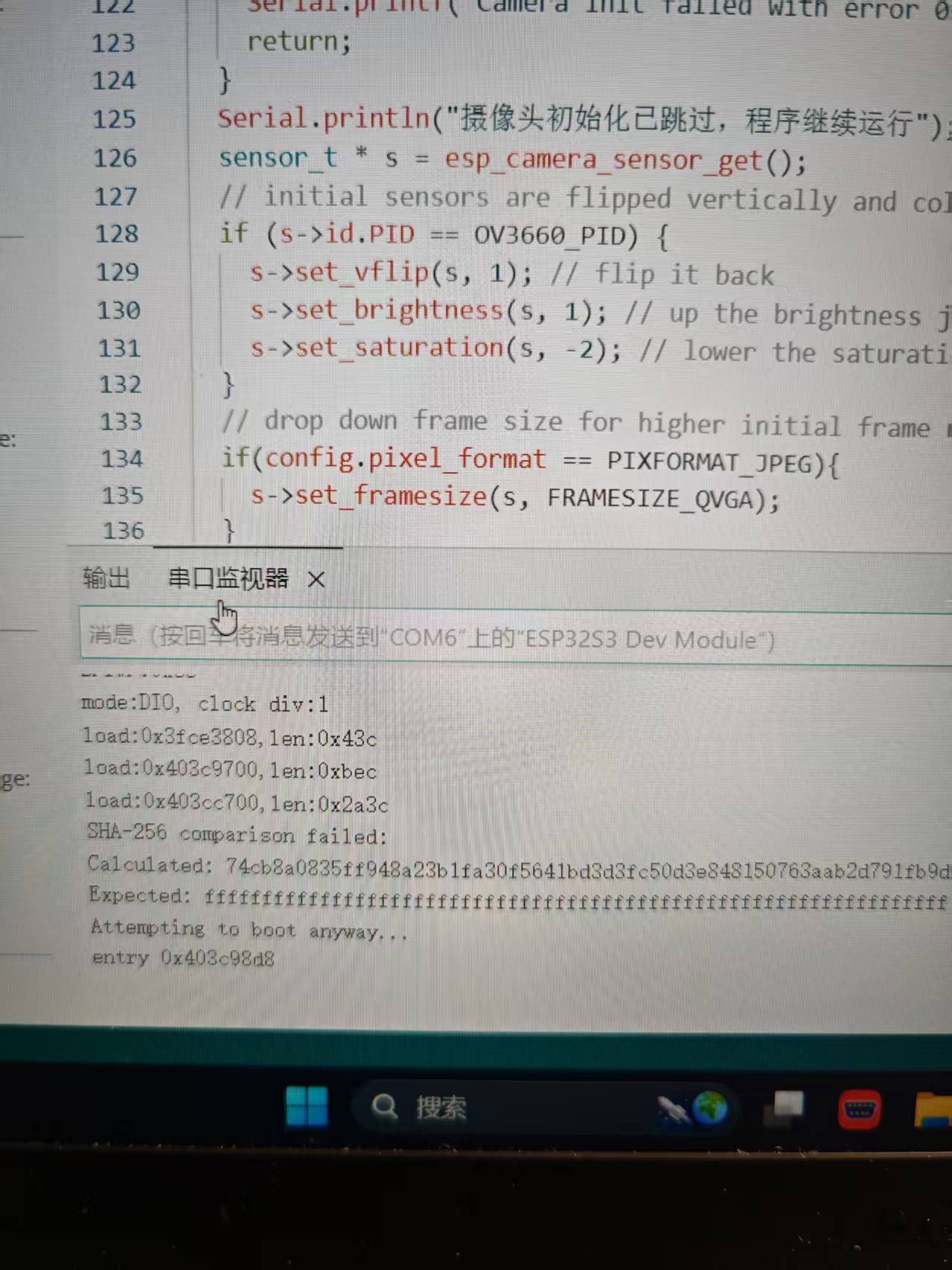

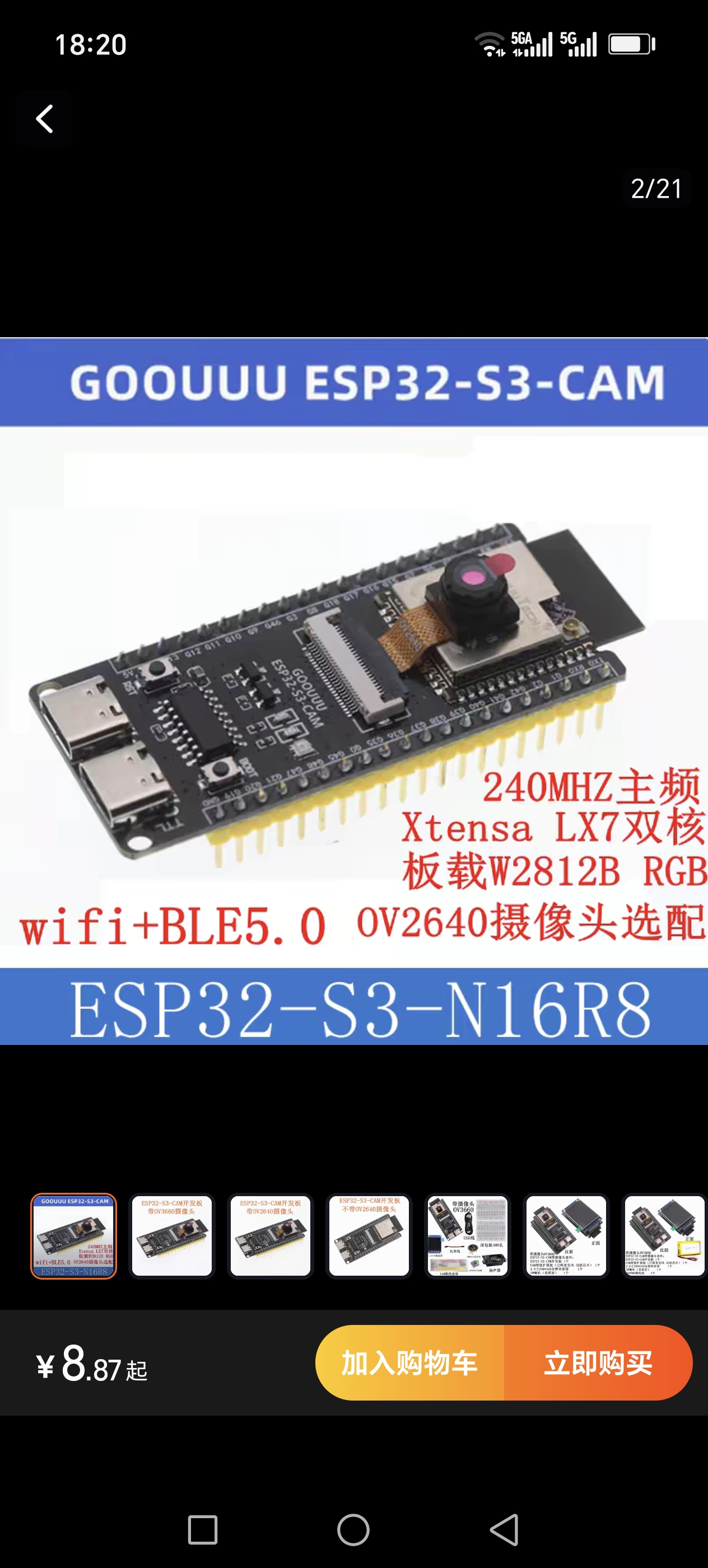

购买了乐鑫ESP32S3-N16R8cam，烧录官方例程时出现这个报错无法解决，求帮助

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

你提到在使用 乐鑫 ESP32-S3-N16R8CAM 时烧录官方例程时遇到报错，但没有提供具体的错误信息。为了更准确地帮助你解决问题，我需要你提供以下信息：

• 具体的错误信息（截图或文字）
• 使用的开发环境（如 Arduino IDE、ESP-IDF、PlatformIO 等）
• 烧录工具（如 ESP-PROG、USB 转串口模块等）
• 烧录的固件版本（如 ESP-IDF 版本、Arduino 核心版本等）

不过，根据常见的 ESP32-S3-N16R8CAM 烧录问题，我可以列出一些常见问题和解决方案，并用加粗突出重点。

---

✅ 常见烧录问题及解决方法

1. 烧录器连接问题

• 可能原因：ESP32-S3-N16R8CAM 与烧录器（如 ESP-PROG 或 USB 转串口模块）连接不稳定。
• 解决方案：
  • 检查 USB 接口是否插好，确保电源稳定。
  • 确保 烧录器与 ESP32-S3-N16R8CAM 的引脚连接正确（如 GPIO0、GPIO2、RX、TX、GND 等）。
  • 尝试更换 USB 线或烧录器。

2. Bootloader 未正确加载

• 可能原因：ESP32-S3-N16R8CAM 的 Bootloader 可能损坏或未正确烧录。
• 解决方案：
  • 使用 ESP-IDF 工具链中的 esptool.py 重新烧录 Bootloader。
  • 示例命令：

    esptool.py --port <your_serial_port> write_flash --flash_mode dio --flash_size 4MB 0x1000 bootloader.bin


  • 请替换 <your_serial_port> 为实际的串口（如 /dev/ttyUSB0 或 COM3）。

3. 烧录工具配置错误

• 可能原因：开发环境（如 Arduino IDE、ESP-IDF）中未正确设置芯片型号或烧录参数。
• 解决方案：
  • 在 Arduino IDE 中：
    • 打开 Tools > Board > Boards Manager，安装最新版的 ESP32 开发板核心。
    • 选择正确的开发板：ESP32-S3 (N16R8)。
    • 设置正确的端口和上传波特率（通常为 115200）。
  • 在 ESP-IDF 中：
    • 确保在 idf.py menuconfig 中选择了正确的芯片型号（ESP32-S3）。
    • 确认烧录参数（如 Flash Size、Flash Mode）是否正确。

4. 固件文件不兼容

• 可能原因：烧录的固件（如 firmware.bin）与 ESP32-S3 不兼容。
• 解决方案：
  • 确保使用的是 适用于 ESP32-S3 的固件。
  • 如果是使用 ESP-IDF 构建的项目，请确认构建时目标芯片为 esp32s3。
  • 示例编译命令：

    idf.py build


5. 驱动程序缺失或冲突

• 可能原因：ESP32-S3-N16R8CAM 使用的 USB 转串口芯片（如 CH340、CP2102）驱动未正确安装。
• 解决方案：
  • 安装对应的 USB 转串口驱动（如 CH340 驱动）。
  • 在设备管理器中检查是否有 COM 端口被识别。
  • 如果有多个 COM 端口，尝试切换到正确的那个。

6. 烧录失败后无法恢复

• 可能原因：烧录过程中断导致芯片进入异常状态。
• 解决方案：
  • 尝试使用 ESP32-S3 的 Reset 引脚（通常为 GPIO0）强制进入烧录模式。
  • 在烧录前，按下 GPIO0 按钮（或拉低），然后点击烧录按钮。
  • 使用 esptool.py 重新擦除 Flash：

    esptool.py --port <your_serial_port> erase_flash


---

🛠️ 示例代码（Arduino IDE）

如果你使用的是 Arduino IDE，可以参考以下示例代码来测试 ESP32-S3-N16R8CAM 是否正常工作：

#include <WiFi.h>
#include <esp_camera.h>

// 摄像头引脚定义
#define CAM_PIN_PWDN  10
#define CAM_PIN_RESET 9
#define CAM_PIN_XCLK 0
#define CAM_PIN_SIOD 2
#define CAM_PIN_SIOC 4

// 初始化摄像头
void setup() {
  Serial.begin(115200);
  camera_config_t config;
  config.pin_pwdn = CAM_PIN_PWDN;
  config.pin_reset = CAM_PIN_RESET;
  config.pin_xclk = CAM_PIN_XCLK;
  config.pin_siod = CAM_PIN_SIOD;
  config.pin_sioc = CAM_PIN_SIOC;

  if (!camera_begin(&config)) {
    Serial.println("Failed to initialize camera!");
    while (1) delay(10);
  }

  Serial.println("Camera initialized successfully.");
}

void loop() {
  // 你可以在这里添加图像处理逻辑
  delay(1000);
}

---

🔍 建议步骤总结

1. 确认硬件连接是否正确。
2. 检查烧录工具和驱动是否正常。
3. 使用 esptool.py 检查芯片是否可识别。
4. 重新烧录 Bootloader 和固件。
5. 尝试使用 Arduino IDE 或 ESP-IDF 进行简单测试。

---

如果你能提供具体的错误信息，我可以进一步帮你定位问题。欢迎继续提问！
