求大家看一下，搞了半天搞不明白啊

Question

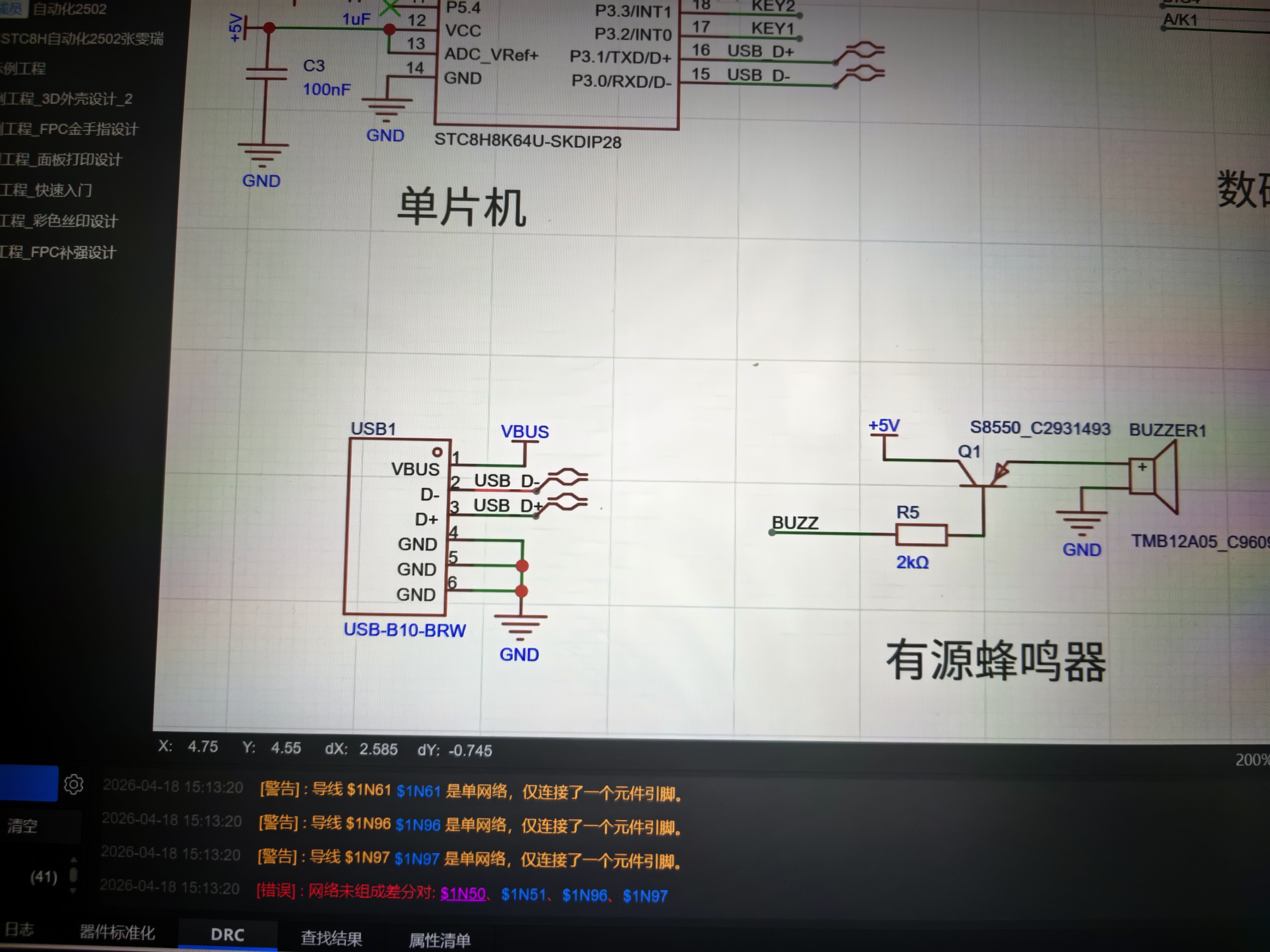

这个是嘉立创，单片机和下面的原件连不上，老是说网络未组成差分配对，这个具体要怎么做，我是初学者，谁能帮帮我

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

你遇到的问题是“单片机和下面的原件连不上，老是说网络未组成差分配对”，这通常出现在 嘉立创（JLC） 的 PCB设计 或 电路仿真 过程中。根据你的描述，你是初学者，所以我会详细解释这个问题，并给出一步步的解决方案。

---

一、问题分析

1. 什么是“网络未组成差分配对”？

• “网络未组成差分配对”通常是 差分信号 相关的错误提示。
• 差分信号是指两个对称的信号线（如 USB 的 D+ 和 D-、以太网的 TX+ 和 TX- 等），它们需要 成对布线，且 长度相等、间距一致。
• 如果这两个信号线没有被正确识别为一对，就会出现该错误。

2. 可能的原因

• 差分对中的两根线没有被正确命名或定义（如 D+ 和 D- 没有配对）。
• 差分对没有在原理图中定义为“差分对”。
• 在 PCB 布线时，没有将这两根线作为差分对进行处理。
• 工具（如嘉立创的在线设计工具）无法自动识别差分对。

---

二、解决方案（一步一步来）

第一步：确认是否使用了差分信号

• 检查你设计的电路中是否有差分信号（例如 USB、以太网、SPI、I2S 等）。
• 如果没有差分信号，这个错误可能是误报。

第二步：在原理图中定义差分对

• 打开你的原理图设计工具（比如 Altium、KiCad、嘉立创的在线工具等）。
• 找到差分信号的两个引脚（如 USB 的 D+ 和 D-）。
• 在元件属性中，将这两个引脚设置为差分对（如 D+ 和 D-）。
• 确保名称一致，例如 D+ 和 D-。

注意： 不同软件的设置方式不同，但核心思想是“定义差分对”。

第三步：在 PCB 设计中处理差分对

• 打开 PCB 编辑器。
• 选择差分对的两条线（如 D+ 和 D-）。
• 在布线设置中，指定它们为差分对。
• 设置差分对的 匹配长度、间距、阻抗等参数（如果支持的话）。

第四步：检查网络标签是否正确

• 差分对的两个引脚必须连接到相同的网络标签（如 D+ 和 D-）。
• 如果两个引脚的网络标签不一致，系统会认为它们不是一对。

第五步：重新运行电气规则检查（ERC）

• 完成以上操作后，重新运行 ERC（Electrical Rules Check）。
• 查看是否有其他错误提示，如“网络未组成差分配对”是否消失。

---

三、如果你使用的是嘉立创的在线工具（如 JLC PCB Design）

1. 如何在嘉立创中设置差分对？

步骤如下：

1. 打开项目 → 进入 原理图编辑器。
2. 选中差分对的两个引脚（如 USB 的 D+ 和 D-）。
3. 在右侧属性栏中，找到“Net”字段。
4. 将两个引脚的 Net 名称设为相同（如 USB_DP 和 USB_DM）。
5. 在“Net Class”中，创建一个差分对（如 DiffPair_USB）。
6. 在 PCB 布局中，选择这两条线并设置为差分对。

注意： 嘉立创的某些版本可能不支持差分对功能，建议使用更专业的工具（如 Altium、KiCad）完成设计后再导入。

---

四、示例代码（如有涉及）

如果你是在使用 Arduino 或 STM32 等开发板，而遇到了“差分信号未配置”的问题，可以参考以下代码片段：

// 示例：配置 USB 差分对（仅适用于 STM32）
void setup() {
  // 初始化 USB 差分对
  HAL_USB_MspInit(&husb);
}

但请注意：差分对的配置主要在硬件设计阶段（原理图和 PCB）中完成，而不是在代码中。

---

五、总结（重点）

• 差分对必须在原理图中定义。
• 差分对的两个引脚必须连接到相同的网络标签。
• 在 PCB 中必须将它们作为差分对处理。
• 重新运行 ERC 检查所有错误。
• 如果你用的是嘉立创的在线工具，建议切换到更专业的工具进行设计。

---

如果你能提供具体的电路图或截图，我可以进一步帮助你定位问题！希望这些信息对你有帮助！
