波形发生器该怎么让输出频率和输出电压达到要求

Question

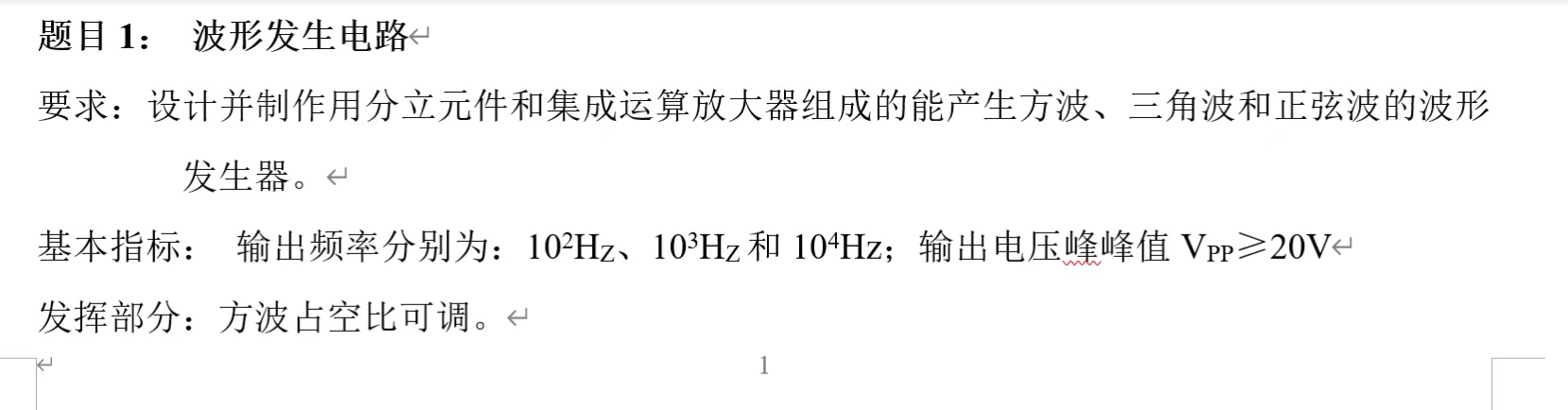

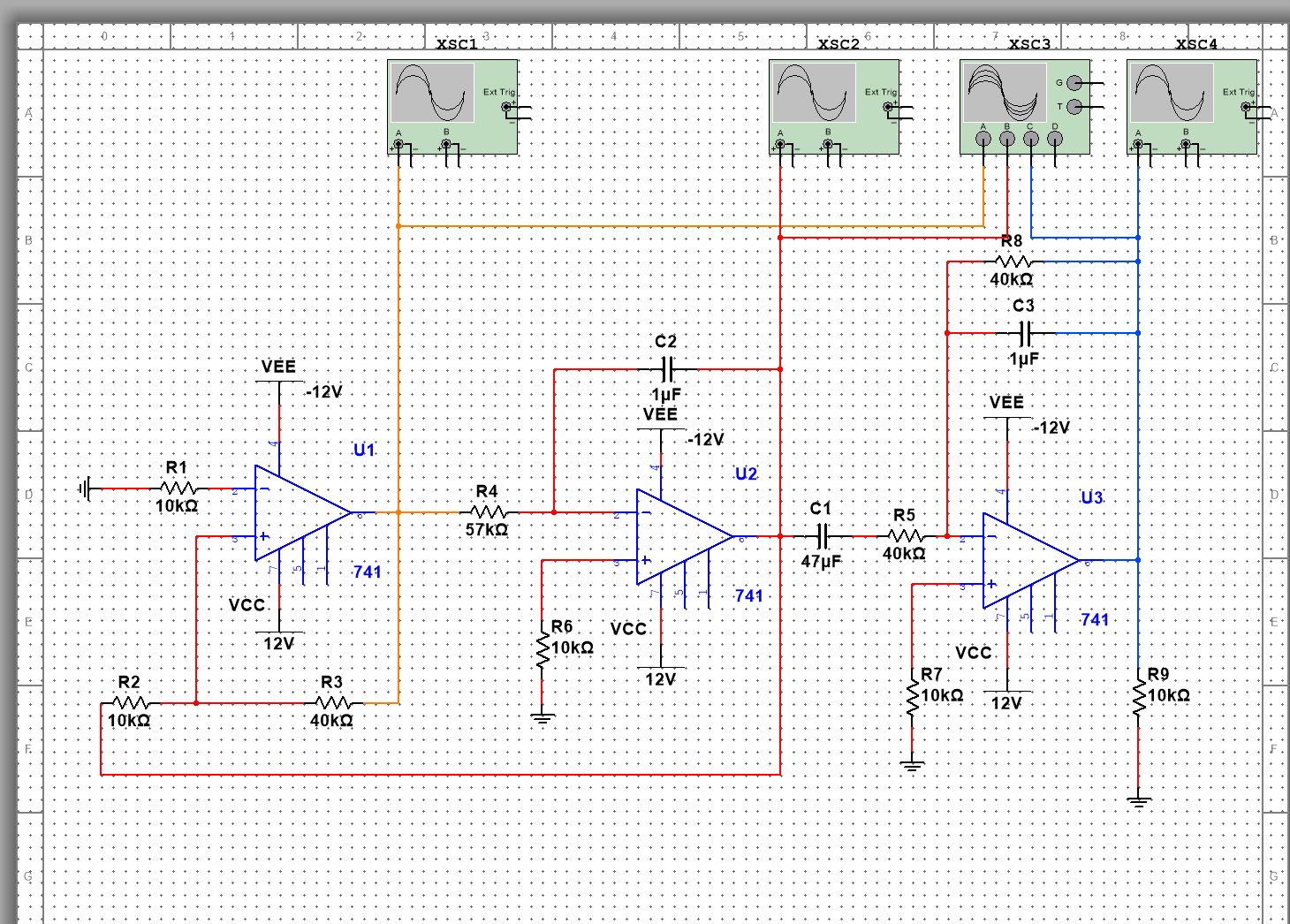

下面这个是我找视频做的，能产生频率100Hz的方波三角波和正弦波，要怎么样让修改能实现图中的要求

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

你提到的“波形发生器”是一个常见的电子电路设计任务，通常用于产生正弦波、方波、三角波等标准波形。根据你的描述，目前你已经能够生成100Hz的波形，但需要调整以满足特定的输出频率和输出电压要求。

以下是实现输出频率和输出电压符合要求的详细解决方案：

---

一、明确需求

首先，你需要明确以下两个关键参数：

1. 目标输出频率（如：1kHz, 10kHz, 100Hz 等）
2. 目标输出电压幅值（如：±5V, 0-5V, ±10V 等）

如果你已经有图示或具体指标，请提供，以便更精准地调整。

---

二、如何调整输出频率

1. 使用可调电阻或电容控制频率

在波形发生器中，频率通常由RC网络（电阻+电容）决定，比如在555定时器、运算放大器（Op-Amp）构成的振荡器中。

示例：使用555定时器产生方波

频率公式：
f = 1 / [ln(2) * (R1 + 2*R2) * C]

要改变频率，可以：

• 调整 R1 或 R2 的阻值
• 更换 C 的电容值

加粗重点：
修改电阻或电容的值是调整频率最直接的方法。

2. 使用数字控制的频率调节（如单片机）

如果你使用的是基于微控制器（如Arduino、STM32）的波形发生器，可以通过编程控制PWM频率或DAC输出频率。

示例代码（Arduino）：

void setup() {
  pinMode(9, OUTPUT); // 假设使用PWM引脚9
  TCCR1A = 0;         // 初始化定时器
  TCCR1B = 0;
  TCCR1B |= (1 << WGM12); // 设置为CTC模式
  OCR1A = 15624;        // 1kHz 频率（假设系统时钟为16MHz）
  TCCR1B |= (1 << CS10); // 无分频
}

void loop() {
  // 通过PWM输出波形
}

加粗重点：
如果使用数字方式生成波形，可通过程序控制频率。

---

三、如何调整输出电压

1. 使用运放进行增益控制

如果波形幅度不足，可以使用运放搭建电压跟随器或反相/同相放大器来调节输出电压。

示例：同相放大器

Vout = V_in * (1 + R2/R1)

通过调节 R1 和 R2 的比值，可以控制输出电压的大小。

加粗重点：
运放电路可以用来精确调节输出电压的幅度。

2. 使用可变电阻（电位器）进行电压调节

在波形发生器的输出端加入一个可调电阻，可以手动调节输出电压。

例如，在波形输出后加一个分压电路，再通过一个运放缓冲器输出。

---

四、完整解决方案步骤（有序列表）

1. 确认目标频率和电压范围

   • 明确需要输出的频率（如：100Hz、1kHz、10kHz）
   • 明确需要输出的电压范围（如：±5V、0-5V）

2. 选择合适的波形发生器电路

   • 若是模拟电路，使用555定时器、LC振荡器、函数发生器芯片（如ICL8038）
   • 若是数字电路，使用单片机、DSP、FPGA生成波形

3. 调整频率

   • 修改RC网络中的电阻或电容值
   • 如果是数字电路，修改程序中的定时器寄存器或PWM配置

4. 调整电压

   • 使用运放放大或衰减信号
   • 加入可调电阻进行手动调节

5. 测试与验证

   • 使用示波器观察波形频率和幅度是否符合要求
   • 必要时使用万用表测量实际输出电压

---

五、示例修改（以555定时器为例）

原始设计：输出100Hz方波

• R1 = 1kΩ
• R2 = 10kΩ
• C = 10μF

改为1kHz

• R1 = 1kΩ
• R2 = 1kΩ
• C = 1μF

加粗重点：
频率与RC乘积成反比，因此要提高频率，需减小R或C的值。

---

六、总结

| 问题 | 解决方法 | |------|----------| | 输出频率不符合要求 | 调整RC网络或程序中的定时器配置 | | 输出电压幅值不足 | 使用运放进行放大或加入可调电阻 | | 波形失真 | 检查反馈回路、电源稳定性、滤波电路 |

---

如果你能提供具体的电路图或你当前使用的波形发生器设计，我可以进一步帮你优化和修改！
