Unscrambler怎么设置坐标轴

Question

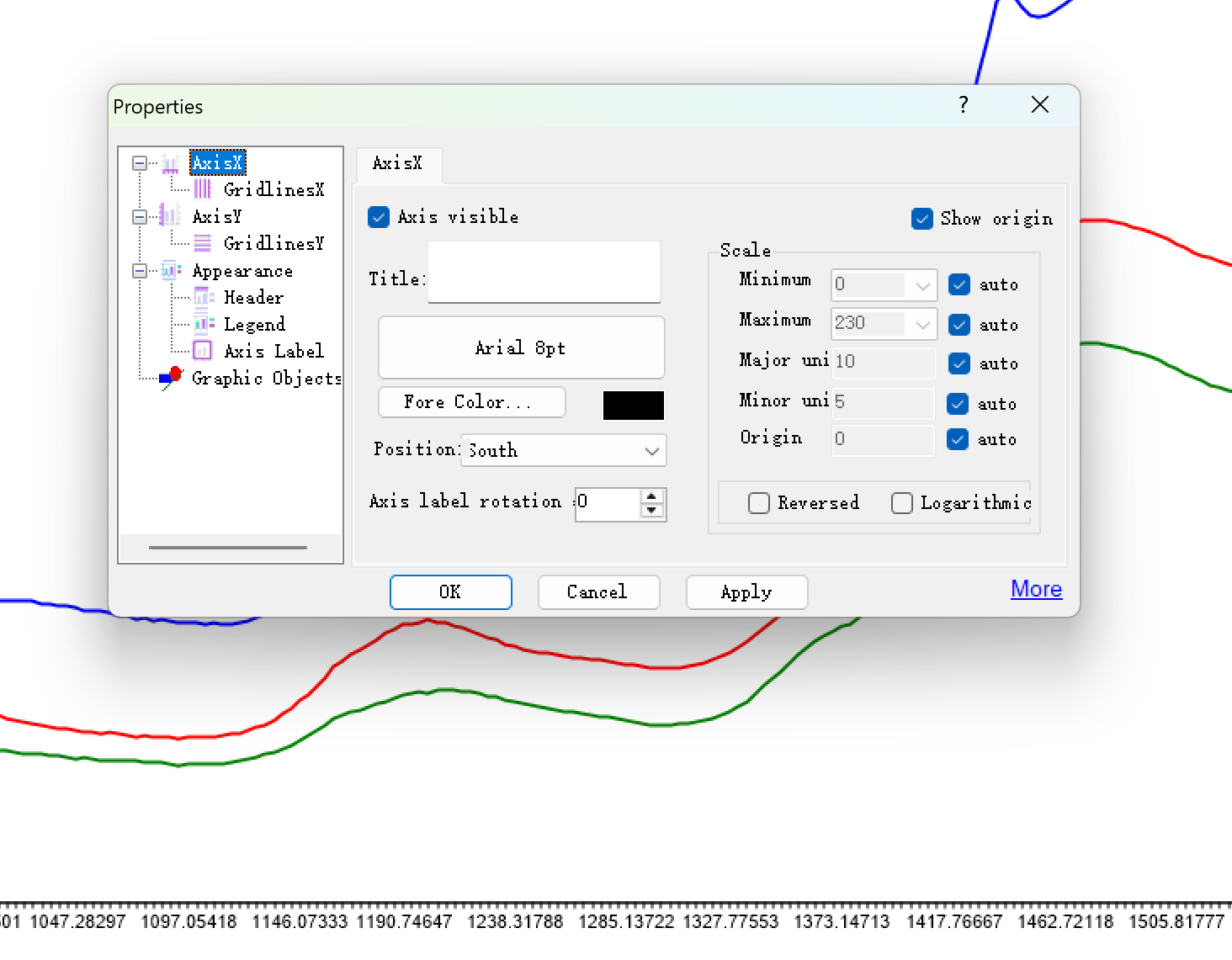

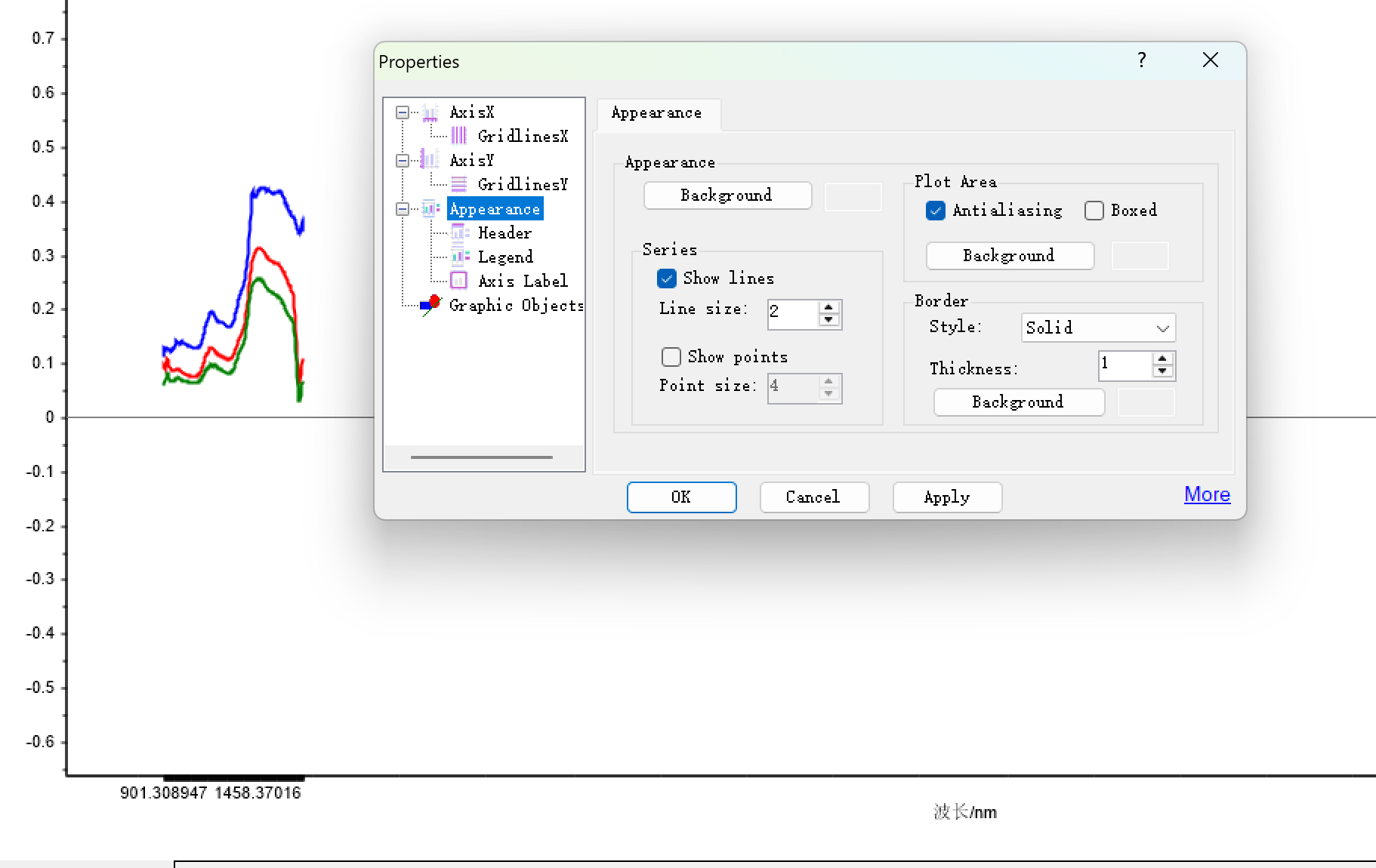

编辑了很多次，保存了设置，光谱图依旧横坐标范围不对，图形会乱跑，比例也会变

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

在使用 Unscrambler（也称为 CAMO Unscrambler）进行光谱数据分析时，坐标轴设置不正确、图形比例不稳定、横坐标范围异常等问题是常见的用户痛点。这通常与以下因素有关：

1. 数据格式问题
2. 绘图设置未正确保存
3. 数据预处理影响坐标轴
4. 图形对象未锁定或未固定

---

✅ 问题原因分析

• 横坐标范围不对：可能是由于原始数据的波长范围没有被正确识别或设置。
• 图形会乱跑：可能是因为绘图过程中某些变量被动态更新，或者绘图区域未被锁定。
• 比例变化：可能是由于不同图层的数据范围不一致，导致自动缩放功能不断调整。

---

🛠️ 解决方案步骤

1. 确认数据格式和波长范围

重点：确保数据中的波长信息正确无误。

• 打开你的光谱数据文件（如 .csv, .txt 等），检查第一行是否包含正确的波长值。
• 如果你使用的是 CSV 文件，请确认：
  • 第一行是波长（例如：500, 501, 502, ...）
  • 后续行是对应的光谱强度值
• 在 Unscrambler 中加载数据时，选择“Spectra”模式，并确认波长范围是否正确。

建议操作：

• 使用 Import Wizard 导入数据，选择“Spectra”类型。
• 检查“Wave Lengths”选项是否已正确勾选。

---

2. 手动设置坐标轴范围

重点：手动设定坐标轴范围可以避免自动缩放带来的混乱。

• 打开你要绘制的光谱图（例如：Spectral Plot）。
• 右键点击图表区域，选择 Properties（属性）。
• 在 Axes（坐标轴）选项卡中，手动设置：
  • X 轴：最小值和最大值（例如：400 到 700 nm）
  • Y 轴：根据需要设置范围或保持自动
• 确保 Auto Scale（自动缩放）选项关闭。

代码示例（如果使用脚本控制）：

# 示例伪代码（假设你在使用 Python + Unscrambler API）
plot = unscrambler.create_spectral_plot(data)
plot.x_axis.min = 400
plot.x_axis.max = 700
plot.save_settings()

---

3. 锁定绘图区域（固定比例）

重点：锁定绘图区域可防止图形位置和比例变化。

• 在 Unscrambler 的绘图窗口中，右键点击图表区域。
• 选择 Lock Aspect Ratio（锁定比例）或 Fix Position（固定位置）。
• 确保所有图层（如多个光谱）的坐标轴范围一致，避免因数据差异导致比例错乱。

---

4. 保存并重新应用设置

重点：确保每次打开图表时都应用了正确的坐标轴设置。

• 在设置好坐标轴后，点击 File > Save Settings（保存设置）。
• 或者在绘图窗口中点击 Save As Template（另存为模板），以便下次直接调用。

注意：如果你使用的是 Project File，请确保在项目中保存了所有绘图设置。

---

5. 检查数据预处理步骤

重点：预处理可能导致波长范围改变或数据丢失。

• 如果你对数据进行了 平滑处理、基线校正、归一化等操作，可能会改变原始波长范围。
• 回到数据预处理模块（如 Preprocessing），检查是否有操作改变了波长范围。
• 建议在预处理前备份原始数据。

---

🔧 额外提示

• 如果你使用的是 Unscrambler 10.0 或更高版本，可以尝试使用 Graph Templates 功能来统一所有图表的样式和坐标轴设置。
• 对于多组光谱图，建议使用 Grouped Spectra 功能，这样可以统一设置坐标轴，避免重复操作。

---

✅ 总结

| 步骤 | 内容 | |------|------| | 1 | 确认数据格式和波长范围正确 | | 2 | 手动设置坐标轴范围，关闭自动缩放 | | 3 | 锁定绘图区域，防止图形位置变化 | | 4 | 保存并应用绘图设置，确保一致性 | | 5 | 检查数据预处理步骤，避免波长信息丢失 |

---

如有需要，我可以提供一个 完整的 Unscrambler 图表设置流程 或 Python 脚本示例 来帮助你自动化设置坐标轴。欢迎继续提问！
