unscrambler绘制光谱图怎么调坐标轴

Question

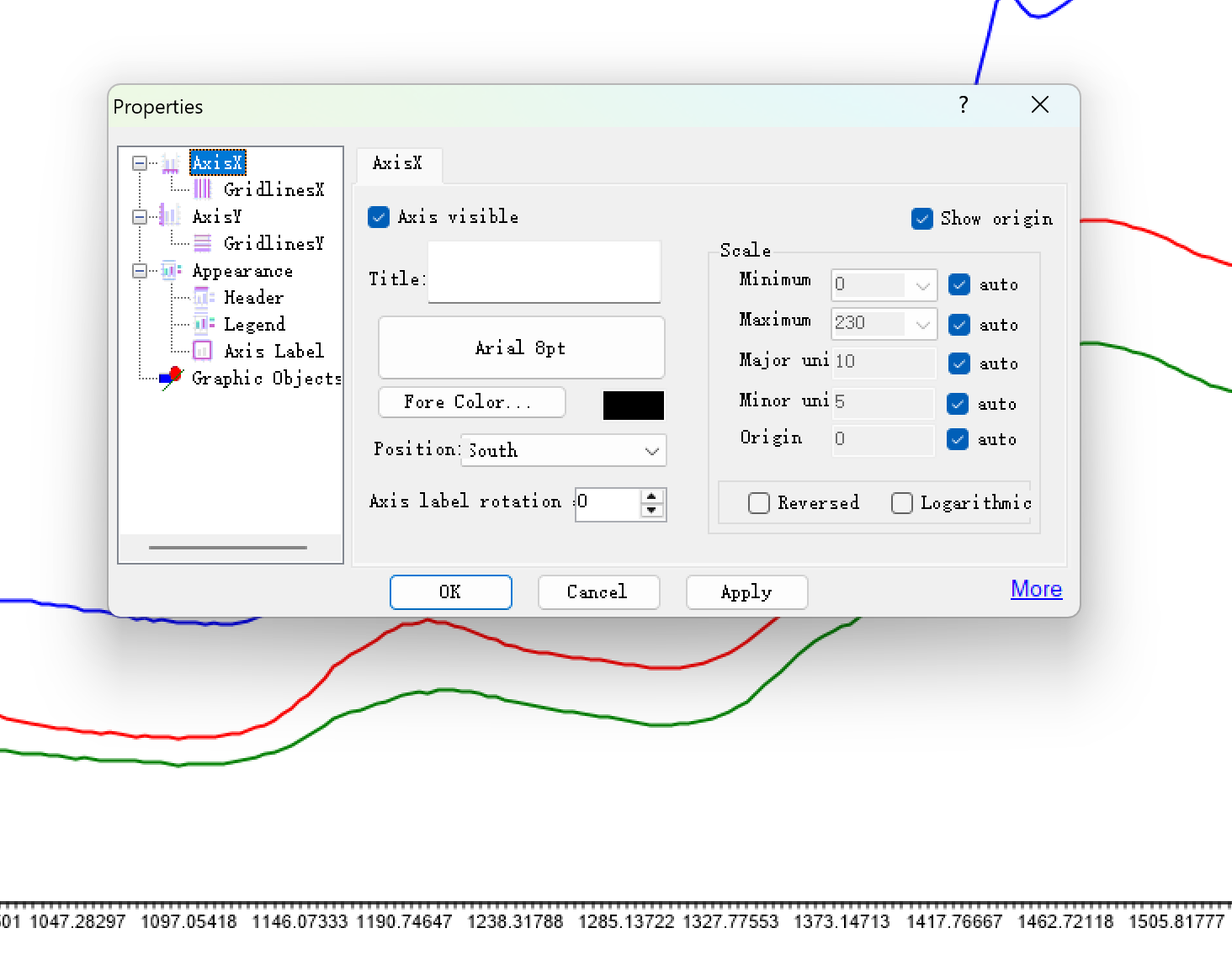

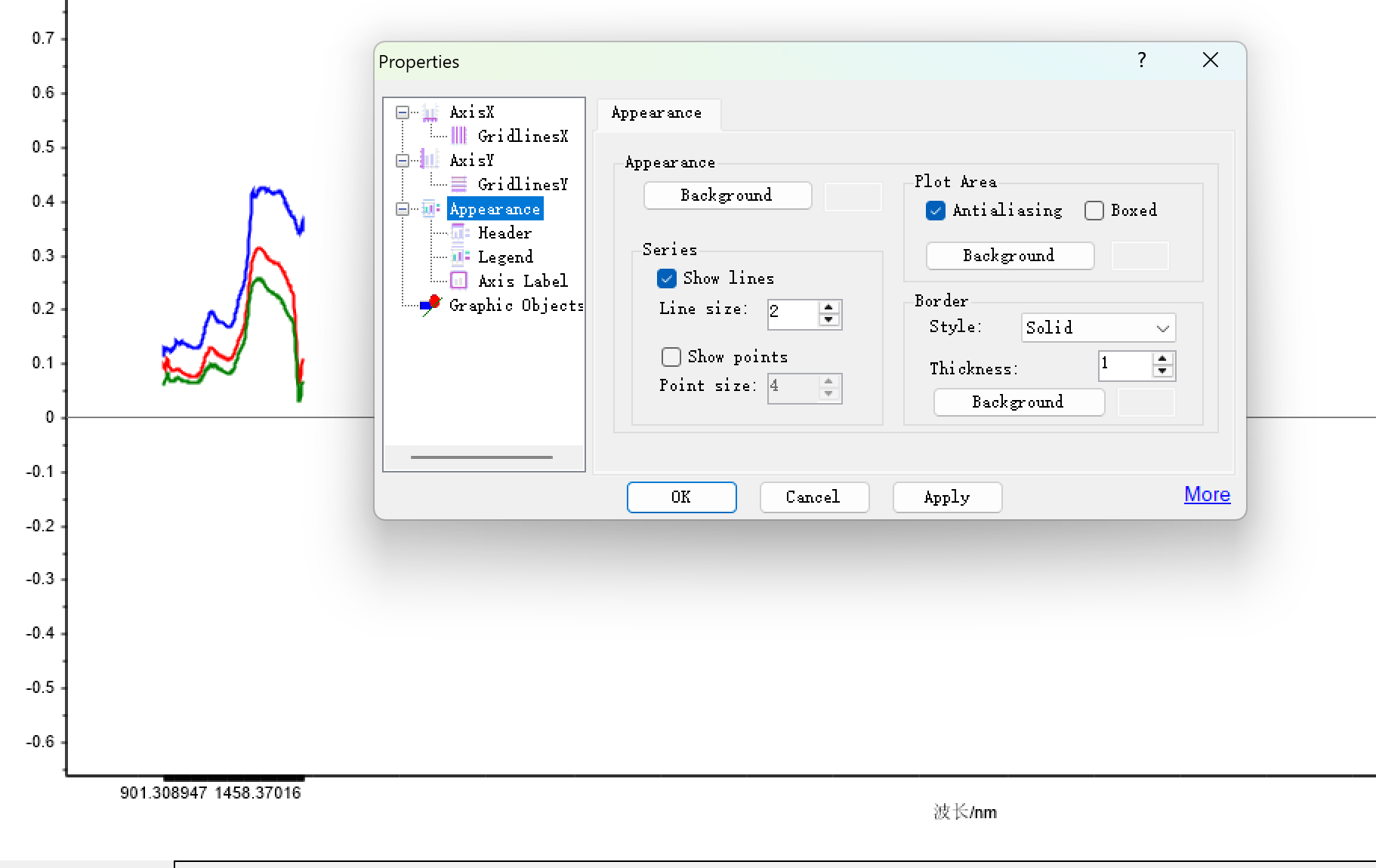

坐标轴设定范围900-1700为什么应用了完全没效果，有人可以帮忙看一下吗

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

你提到在使用 Unscrambler 软件绘制光谱图时，尝试设置坐标轴范围为 900–1700，但应用后没有效果。这是一个常见的问题，可能涉及多个方面的原因。下面我将详细分析并提供解决方案。

---

一、可能原因分析

1. 数据的波长范围不匹配

• Unscrambler 中的数据可能并非从 900–1700 nm 的波长范围中提取。
• 例如，你的数据可能是 400–1000 nm 或 1000–2500 nm，导致你设置的范围超出实际数据的波长范围。

重点：请检查数据文件的波长范围是否与你设定的范围一致。

2. 单位或格式错误

• 有时波长数据可能以 cm⁻¹（波数） 或 µm（微米） 等非纳米单位存储，而你误以为是 nm。
• 这会导致你设置的 900–1700 nm 实际上是无效的。

重点：确认数据的单位是否为“nm”，如果不是，请进行转换。

3. 未正确选择坐标轴类型

• 在某些版本的 Unscrambler 中，需要手动选择 X-axis type 为 Wavelength（波长）。
• 如果未正确选择，坐标轴可能被当作其他类型的变量（如时间、浓度等），导致无法调整。

重点：确保 X 轴类型设置为 “Wavelength” 或 “Spectral Wavelength”。

4. 绘图工具限制或 bug

• 某些情况下，Unscrambler 的绘图功能可能存在 Bug，或者你使用的版本较旧。
• 尝试更新到最新版本或使用其他绘图工具（如 Origin、MATLAB、Python 的 Matplotlib）进行验证。

---

二、解决步骤（有序列表）

1. 检查原始数据的波长范围

   • 打开数据文件，查看其波长列或元数据。
   • 确认是否包含 900–1700 nm 的数据点。

2. 确认数据单位是否为 nm

   • 如果数据是 cm⁻¹ 或 µm，请先进行单位转换。
   • 例如：

     # 假设数据是 cm⁻¹，转换为 nm
     wavelength_nm = 1 / (wavelength_cm_inv * 1e4)  # 1 cm⁻¹ = 1e4 nm


3. 在 Unscrambler 中设置 X 轴类型为波长

   • 进入绘图界面 → 选择 X 轴 → 设置为 Wavelength。
   • 确保勾选了 Use custom range 并输入 900–1700。

4. 重新生成图表

   • 应用设置后，点击“Apply”或“Redraw”按钮刷新图形。

5. 尝试使用其他软件验证

   • 使用 Python 的 Matplotlib 或 Origin 重新绘制，看是否能正确显示该波段。

   • 示例代码如下：

     import matplotlib.pyplot as plt
     import numpy as np

     # 假设数据为波长（nm）和吸光度
     wavelengths = np.linspace(900, 1700, 1000)
     absorbance = np.random.rand(1000)

     plt.plot(wavelengths, absorbance)
     plt.xlabel('Wavelength (nm)')
     plt.ylabel('Absorbance')
     plt.title('Spectrum from 900 to 1700 nm')
     plt.show()


6. 更新或重装 Unscrambler

   • 如果问题持续存在，考虑升级到最新版本或联系 Unscrambler 官方支持。

---

三、总结

| 问题原因 | 解决方案 | |----------|-----------| | 数据波长范围不匹配 | 检查并确认数据的波长范围 | | 单位错误 | 确认单位为 nm，必要时进行转换 | | X 轴类型设置错误 | 设置 X 轴为 “Wavelength” | | 软件 Bug | 更新或更换绘图工具 |

---

如果你能提供更具体的错误信息或截图，我可以进一步帮你定位问题。希望以上内容对你有帮助！
