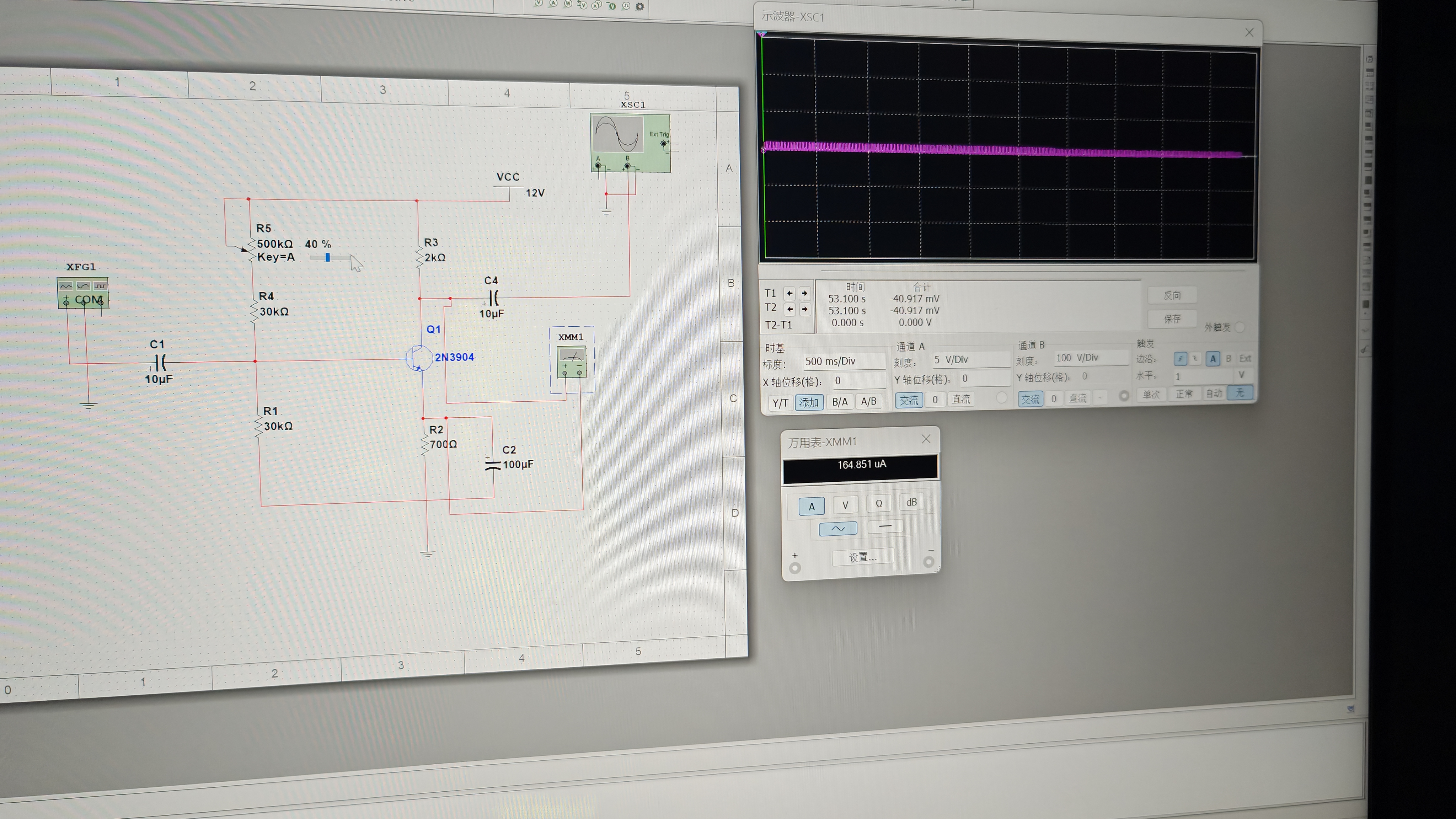

用multisim画电路,对不对,感觉和课上的差不多啊



用multisim画电路,对不对,感觉和课上的差不多啊,为啥图感觉有些不对呢?

  • 写回答

5条回答 默认 最新

  • 檀越@新空间 2026-04-23 13:23
    关注

    下午好🌅🌅🌅
    本答案参考通义千问

    你提到在使用 Multisim 画电路时,感觉和课堂上讲的“差不多”,但图看起来有些不对。这是很多初学者常见的问题,下面我将详细解释为什么会出现这种情况,并提供解决方案。


    🧠 一、为什么Multisim中的电路图与课堂上的“不一样”?

    1. 软件与实际电路的差异

    • Multisim 是仿真软件,它模拟的是电路的行为,而不是完全等同于物理实物。
    • 在课堂上,老师可能用的是简化图示或手绘图,而 Multisim 中的元件是根据真实元器件参数绘制的,可能会有更详细的标注(如阻值、容值、封装等)。

    2. 符号和布局的差异

    • Multisim 中的元件符号可能与教材中的不完全一致,例如:
      • 电容、二极管、三极管等的符号样式不同;
      • 某些元器件在 Multisim 中需要手动放置,而不是自动连接。

    3. 布线方式不同

    • 在 Multisim 中,导线是通过“连线”实现的,而课堂上可能只是画出线条表示连接;
    • 有时候看似“连错了”,其实是连线方式不同。

    ✅ 二、如何确保你的 Multisim 电路正确?

    1. 检查电路是否符合原理图逻辑

    • 确保所有元件的连接关系正确,比如:
      • 电阻是否接在正确的节点;
      • 电源是否正负极正确;
      • 信号输入输出是否连对了。

    2. 使用“Net Label”或“Node Name”进行标记

    • 在 Multisim 中,可以给关键节点命名,便于识别和调试,避免混淆。

    3. 使用“Wire”工具进行连线

    • 确保所有导线都正确连接到元件引脚,不要遗漏任何连接点。

    4. 运行仿真测试

    • 通过 Multisim 的仿真功能(如电压表、电流表、示波器等)验证电路行为是否与预期一致。

    🔧 三、常见错误及解决方法(有序列表)

    1. 元件未正确放置或连接

      • 解决方法:检查每个元件是否与正确引脚相连,使用“Wire”工具连接所有必要的节点。
    2. 电源极性错误

      • 解决方法:确认直流电源的正负极是否正确,尤其是运算放大器、晶体管等敏感元件。
    3. 缺少接地或参考点

      • 解决方法:在电路中添加一个“Ground”符号作为参考点。
    4. 元器件参数设置错误

      • 解决方法:双击元器件,检查其参数是否与设计要求一致(如电阻值、电容值等)。
    5. 仿真设置不正确

      • 解决方法:在“Simulate”菜单中选择合适的仿真类型(如直流分析、瞬态分析等)。

    💻 四、示例代码(如果涉及编程)

    如果你是在使用 Multisim 的 VHDL 或 Verilog 设计,那么可能会涉及到代码编写。以下是一个简单的 VHDL 与门 示例:

    -- 与门的 VHDL 代码
    library IEEE;
    use IEEE.STD_LOGIC_1164.ALL;

    entity AND_GATE is
        Port ( A, B : in  STD_LOGIC;
               Y : out STD_LOGIC);
    end AND_GATE;

    architecture Behavioral of AND_GATE is
    begin
        Y <= A and B;
    end Behavioral;


    在 Multisim 中,你需要:

    • 打开“Schematic Capture”;
    • 放入两个输入端口(A 和 B);
    • 放入一个与门(AND Gate);
    • 连接输入端口到与门的输入引脚;
    • 输出端口连接到与门的输出引脚。

    🎯 五、总结

    | 问题 | 原因 | 解决方案 | |------|------|----------| | 图形看起来不对 | 软件符号与教材不一致 | 检查元件符号是否匹配,使用 Net Label 标记 | | 仿真结果异常 | 连接错误或参数设置不当 | 重新检查连线和元器件参数 | | 无法运行 | 缺少接地或仿真设置错误 | 添加 Ground,设置正确的仿真模式 |


    🧩 最后建议

    • 多做练习:尝试自己画一些简单电路(如分压器、LED 限流电路、运算放大器电路),逐步熟悉 Multisim 的操作;
    • 对比教材图示:在 Multisim 中对照教材中的电路图,逐个比对连接方式;
    • 利用帮助文档:Multisim 自带的帮助文档非常详细,遇到问题可以直接查阅。

    如果你能提供具体的电路图或截图,我可以帮你逐项检查哪里可能有问题。希望这些内容对你有帮助!如果有其他问题,欢迎继续提问。
