上午好☀️☀️☀️️
本答案参考通义千问

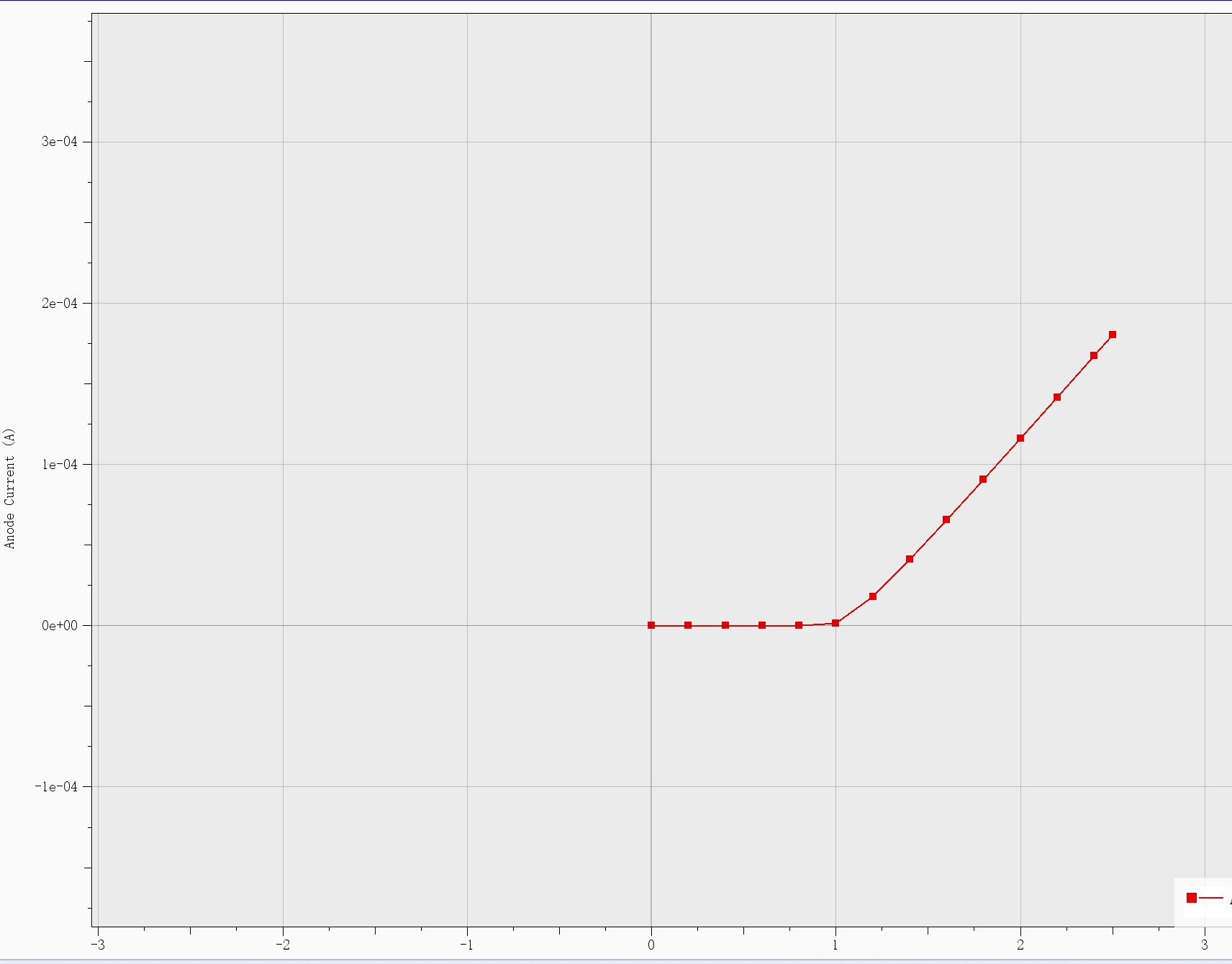

你提供的脚本是用于在 ATLAS 中模拟一个基于 Ga₂O₃ 的肖特基二极管（SBD）结构的仿真。现在你提到“纵坐标A如何换算为A/cm²”，这可能是指你希望将仿真中得到的电流密度（单位为 A）转换为 A/cm²，或者你希望了解如何根据几何尺寸来计算电流密度。
✅ 问题分析
在 ATLAS 中，电流密度（Current Density）通常以 A/cm² 为单位进行输出。而你提到的“纵坐标A”可能是指 电流值（A），你需要将其换算为 A/cm²。
1. 什么是电流密度？
电流密度（Current Density）定义为：
$$
J = \frac{I}{A}
$$
其中：
- $ J $ 是电流密度，单位为 A/cm²
- $ I $ 是总电流，单位为 A
- $ A $ 是电极面积，单位为 cm²
✅ 解决方案：如何将 A 换算为 A/cm²
1. 确定电极面积（Area）
在你的模型中，电极区域是：
- 阳极（Anode）：x 范围是
15 到 45 μm，y 范围是 0 到 0.14 μm。 - 阴极（Cathode）：x 范围是
0 到 60 μm，y 范围是 108.14 到 108.17 μm。
计算面积（单位为 cm²）：
-
阳极面积：
- x: 45 - 15 = 30 μm → 30 × 1e-4 cm = 0.003 cm
- y: 0.14 μm → 0.14 × 1e-4 cm = 0.000014 cm
- 面积 = 0.003 cm × 0.000014 cm = 4.2e-8 cm²
-
阴极面积：
- x: 60 - 0 = 60 μm → 60 × 1e-4 cm = 0.006 cm
- y: 108.17 - 108.14 = 0.03 μm → 0.03 × 1e-4 cm = 0.000003 cm
- 面积 = 0.006 cm × 0.000003 cm = 1.8e-8 cm²
注意：这里我们假设电极是矩形且完全覆盖整个区域，实际中需考虑接触的重叠或边缘效应。
2. 获取总电流（A）
在 ATLAS 中，你可以通过以下方式获取电流：
- 使用
log outfile=IV_forward.log 来记录电流与电压的关系。 - 在
IV_forward.log 文件中，你会看到类似如下的内容：
VANODE IANODE ICATHODE
0.0 0.0 0.0
0.2 1.2e-9 -1.2e-9
...
- IANODE 是阳极电流（A），ICATHODE 是阴极电流（A）。
3. 将电流换算为 A/cm²
使用公式：
$$
J_{\text{current}} = \frac{I}{A}
$$
例如，如果阳极电流是 $ 1.2 \times 10^{-9} , \text{A} $，则：
$$
J = \frac{1.2 \times 10^{-9} , \text{A}}{4.2 \times 10^{-8} , \text{cm}^2} = 0.0286 , \text{A/cm}^2
$$
✅ 如何修改脚本以直接输出 A/cm²？
如果你希望在 ATLAS 中直接输出电流密度（A/cm²），可以添加以下代码段到你的 .in 文件中：
# 输出电流密度 (A/cm²)
log outfile=IV_density.log
solve vanode=0 vstep=0.2 vfinal=2.5 name=anode
log off
然后在后续的 tonyplot 或处理中，可以直接读取 IV_density.log 文件中的电流密度数据。
✅ 优化建议（提升精度）
- 网格细化：当前网格在 Y 方向从 0.14 μm 开始，可能会导致电极附近不精确。可进一步细化该区域。
- 材料参数：确保 Ga₂O₃ 的电子迁移率、介电常数等参数准确。
- 边界条件：确保电极和衬底之间的边界条件合理。
✅ 总结
| 步骤 | 内容 |
|------|------|
| 1 | 确定电极面积（单位为 cm²） |
| 2 | 获取总电流（A） |
| 3 | 使用公式 $ J = \frac{I}{A} $ 换算为 A/cm² |
| 4 | 可修改脚本直接输出 A/cm² 数据 |
✅ 示例代码修改（添加电流密度输出）
# 修改后的部分代码
log outfile=IV_density.log
solve vanode=0 vstep=0.2 vfinal=2.5 name=anode
log off
save outfile=Ga2O3_SBD_forward.str
这样你就可以直接在 IV_density.log 中获得电流密度数据。
如有更多关于仿真设置或结果分析的问题，请继续提问！
