LCD 液晶屏字符显示消失，重启硬件恢复原因

Question

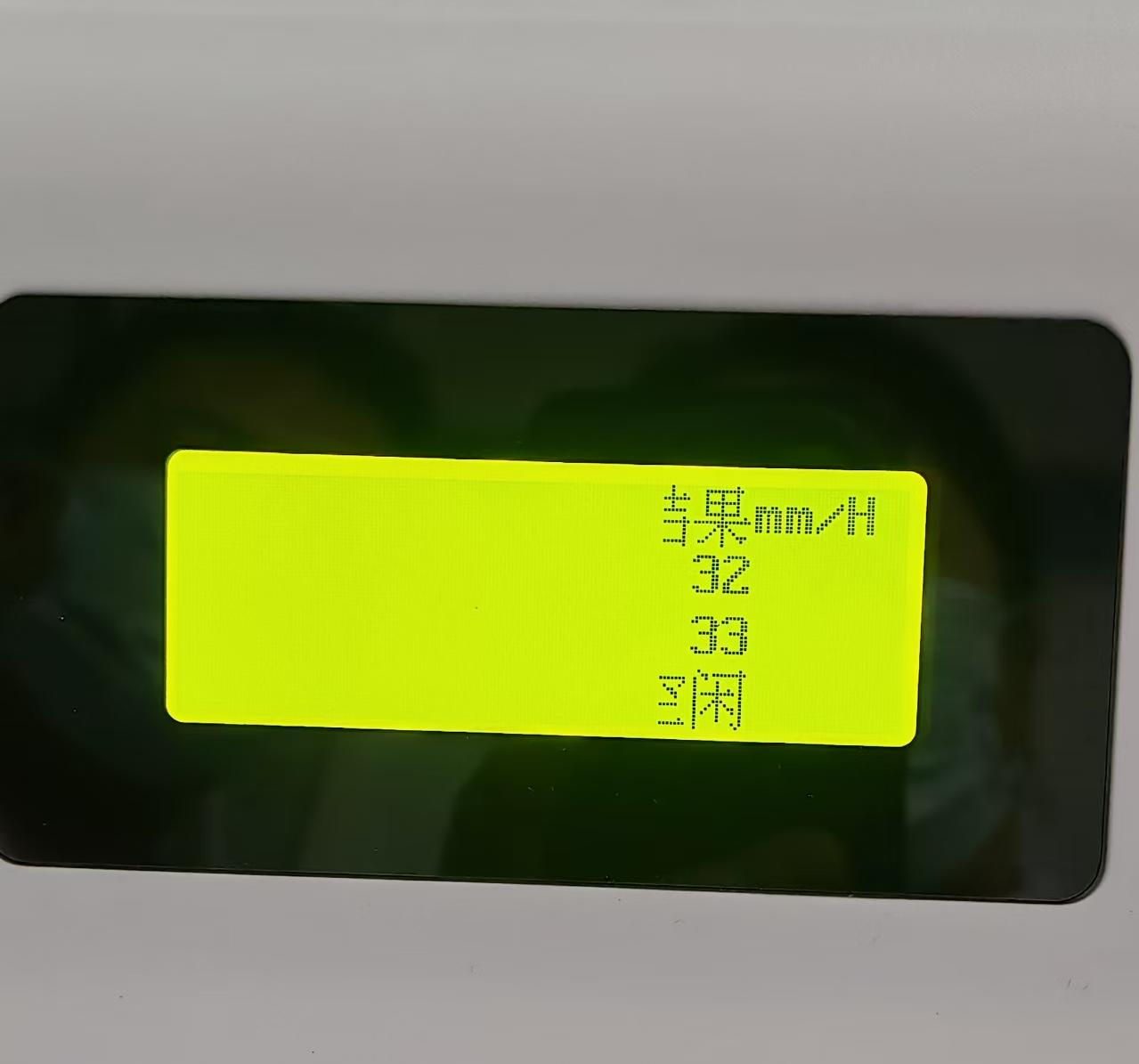

问题遇到的现象和发生背景 仪器在使用过程，LCD屏幕字符显示状态：1.随机全部消失2.部分消化2/3，通过重启仪器字符显示恢复

操作环境、软件版本等信息 CPU ARM ST STM32F101R8

尝试过的解决方法 更换LCD屏幕供应商。LCD液晶PCB涂装三防。

我想要达到的结果 LCD屏字符正常显示。

请问各位是什么原因使用5年LCD屏幕，没有更换供应商突然从2025年开始，字符随机消失。应该从哪里进地检查，找到原因。

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

你描述的这个问题是关于 LCD液晶屏字符显示异常，特别是在使用了5年之后，突然在2025年出现“随机消失”或“部分消失”的现象，重启后恢复正常。这种问题通常涉及多个可能的原因，包括硬件老化、电源不稳定、软件逻辑错误、EMC（电磁兼容）干扰等。

---

一、可能原因分析

1. LCD驱动电路老化或接触不良

• LCD屏幕与主控板之间的连接线（如排线、FPC）可能因为长期使用导致接触不良。
• 焊点老化或电容失效也可能导致供电不稳定。

2. 电源波动或电压不稳

• 如果电源模块存在设计缺陷或老化，可能会导致LCD屏幕供电不稳定，造成字符显示异常。
• 特别是在低电压或瞬间断电情况下，LCD的刷新机制可能无法正常工作。

3. 软件逻辑错误或刷新频率异常

• 软件中对LCD的刷新控制逻辑可能存在漏洞，比如：
  • 没有正确设置刷新频率
  • 在某些条件下未及时更新显示内容
  • 多任务环境下资源竞争导致显示异常

4. EMC/ESD干扰

• 长期使用后，设备可能因静电放电（ESD）或外部电磁干扰（EMI）导致LCD控制器误操作。
• 尤其是工业环境中，EMC问题容易被忽视。

5. LCD面板自身老化或故障

• 虽然你更换了供应商，但有可能新批次的LCD面板质量不稳定或寿命较短。
• 或者原有面板虽未更换，但内部电容、晶体管等元件老化。

---

二、建议的检查和解决步骤

1. 检查物理连接

• 重点： 检查LCD排线是否松动或氧化。
• 使用放大镜观察排线插槽是否有氧化、变形或接触不良。
• 建议： 更换为高质量的排线或重新焊接排线接口。

2. 检查电源稳定性

• 重点： 测量LCD供电电压是否稳定。
• 使用示波器检测电源纹波，确保电压在LCD工作范围内（如3.3V或5V）。
• 如果发现电压波动较大，可考虑添加滤波电容或更换电源模块。

3. 检查软件逻辑

• 重点： 检查LCD刷新逻辑和定时器配置。
• 查看代码中是否设置了正确的LCD刷新频率（如每秒刷新一次）。
• 检查是否存在多线程/中断处理中对LCD的访问冲突。
• 修改示例代码（假设使用STM32 HAL库）：

// 示例：LCD刷新函数（需根据实际代码调整）
void LCD_UpdateDisplay(void) {
    if (HAL_GetTick() - last_update_time > 100) { // 每100ms刷新一次
        // 执行LCD刷新操作
        last_update_time = HAL_GetTick();
    }
}

• 建议： 添加日志输出，记录每次刷新状态，便于排查异常。

4. 检查EMC/ESD防护

• 重点： 检查设备的EMC屏蔽和接地情况。
• 检查外壳是否良好接地，避免静电积累。
• 检查LCD控制器是否有TVS二极管保护，防止过压损坏。

5. 更换LCD面板或测试其他面板

• 重点： 尝试更换不同批次或品牌的LCD面板。
• 如果更换后问题消失，则可能是原LCD面板老化或批次问题。
• 建议选择符合工业级标准的LCD，如宽温、长寿命型号。

---

三、推荐解决方案（按优先级排序）

1. 检查并加固LCD排线连接

   • 使用高可靠性排线，必要时重新焊接。

2. 检测电源稳定性并优化电源设计

   • 测量LCD供电电压，添加滤波电容或升级电源模块。

3. 审查并优化LCD刷新逻辑

   • 确保刷新频率合理，避免多线程冲突。

4. 加强EMC防护措施

   • 增加屏蔽层、接地、TVS保护等。

5. 更换LCD面板进行对比测试

   • 用不同品牌或批次的LCD替换，确认是否为面板问题。

---

四、总结

核心问题： LCD字符显示异常，重启后恢复，可能由硬件老化、电源不稳定、软件逻辑错误或EMC干扰引起。

关键检查点：

• LCD排线及连接
• 电源稳定性
• 软件刷新逻辑
• EMC/ESD防护
• LCD面板本身的质量

建议从物理连接和电源稳定性入手，逐步排查，最终定位到具体原因。

如果你能提供更多细节（如使用的LCD型号、驱动方式、电源参数等），我可以进一步帮你分析具体代码或电路设计问题。
