为什么comsol中钢绞线的丝边不能识别为固体？

Question

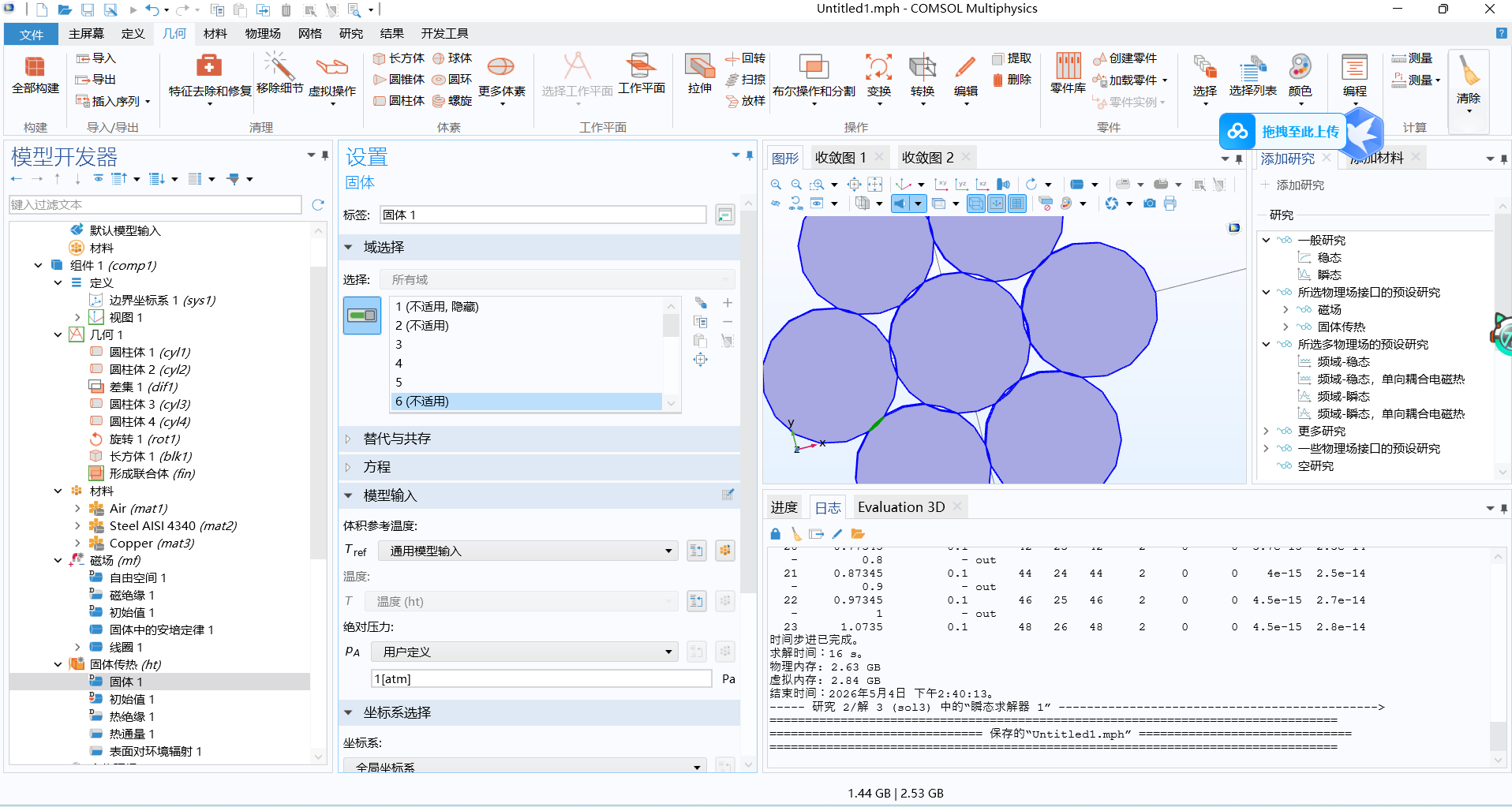

Comsol在几何上面图像还好好的，为什么在固体加热中钢绞线的丝边不能识别为固体？

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

在使用 COMSOL Multiphysics 进行仿真时，如果你发现“钢绞线的丝边”在“固体加热”模块中无法被识别为固体，可能是由于以下几个原因导致的。下面我将详细分析可能的原因，并提供解决方案。

---

🚨 问题原因分析

1. 几何建模问题

• 在 COMSOL 中，几何模型是仿真的基础。如果几何结构没有正确创建或划分，可能导致某些区域（如“钢绞线的丝边”）被误判为非实体。
• 例如：钢绞线由多根细丝组成，若这些细丝之间未正确连接或存在重叠、间隙，COMSOL 可能将其视为“空隙”或“表面”，而非“实体”。

2. 材料分配错误

• 如果你为钢绞线设置了材料属性，但只对整体进行了赋值，而忽略了“丝边”的部分，那么该部分可能未被识别为“固体”。
• 或者，“丝边”可能未被正确分配到任何材料，从而导致 COMSOL 不知道如何处理这部分。

3. 物理场接口配置错误

• 在“固体加热”模块中，需要确保所有相关区域都已添加到物理场中。
• 如果“丝边”未被包含在“固体加热”接口的定义域中，它就不会被识别为固体。

4. 网格划分问题

• 网格划分不充分或有错误，可能导致某些小尺寸的几何体（如钢绞线的丝边）未被正确识别为实体。
• 特别是在多物理场耦合中，网格划分不当会导致物理场接口无法正确识别几何体。

---

✅ 解决方案

以下是详细的解决步骤：

1. 检查并修正几何模型

• 步骤：

  • 打开 Geometry 模块，查看是否所有钢绞线的丝边都被正确建模。
  • 确保各根丝之间没有间隙或重叠。
  • 使用 Boolean Operations（布尔运算） 将多个丝合并为一个实体（如果适用）。

• 注意：如果丝边是单独的小圆柱体，确保它们被正确组合成一个整体结构。

---

2. 检查材料分配

• 步骤：

  • 前往 Materials 模块，确认是否已经为钢绞线定义了合适的材料（如钢）。
  • 确保“丝边”所在的几何体被正确分配了材料。
  • 如果“丝边”是独立的几何体，需分别赋予材料。

• 提示：你可以通过右键点击几何体 > Assign Material 来进行分配。

---

3. 检查物理场接口设置

• 步骤：

  • 在 Model Builder 中，找到 Solid Heat Transfer（或对应的物理场）。
  • 确认“丝边”所在的几何体是否已被选中作为定义域。
  • 如果没有，可以通过 Add Domain 添加。

• 示例代码（如果手动输入）：

  model.physics('heat').domain(1).set('geometry', 'model.geom1');


---

4. 优化网格划分

• 步骤：

  • 在 Mesh 模块中，确保“丝边”区域的网格足够精细。
  • 对于小尺寸几何体（如丝边），使用 Size 设置更小的网格尺寸。
  • 使用 Free Mesh 或 Mapped Mesh 以提高精度。

• 建议：

  • 对于细长结构（如钢绞线丝边），可以使用 Line Mesh 或 Edge Mesh 进行细化。

---

5. 验证几何与材料关系

• 步骤：
  • 在 Study 模块中运行一次预览仿真。
  • 查看 Results 中的 Plot 是否显示“丝边”区域为固体。
  • 如果仍然不显示，可能是材料未正确分配或几何未被识别。

---

🧠 补充说明

重点提示：
COMSOL 的“固体”识别依赖于几何的完整性与材料的正确分配。
如果几何未闭合、材料未分配、或者物理场未包含该区域，系统会将其视为“非实体”或“无效区域”。

---

📌 总结

| 步骤 | 内容 | |------|------| | 1 | 检查几何模型是否完整，确保“丝边”为实体 | | 2 | 确认材料分配正确，尤其是“丝边”部分 | | 3 | 检查物理场接口是否包含了“丝边”区域 | | 4 | 优化网格划分，特别是对细小结构 | | 5 | 预览仿真结果，验证“丝边”是否被识别为固体 |

---

如果你能提供具体的几何文件或截图，我可以进一步帮助你定位问题。希望以上内容对你有所帮助！
