移动式延长线插座 内部零火线排布AC孔可随机吗

Question

问题1

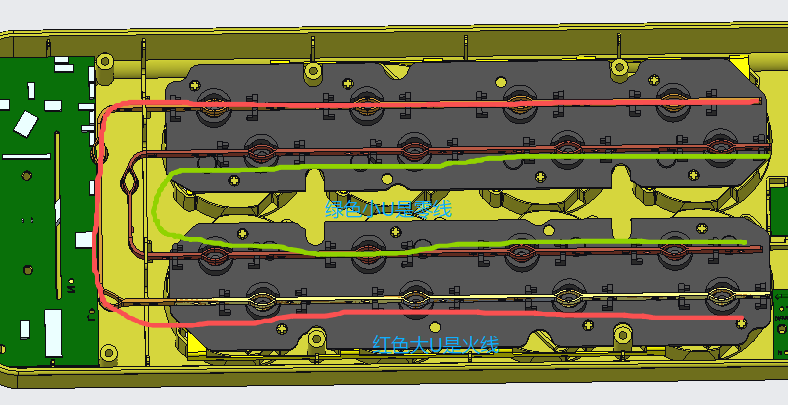

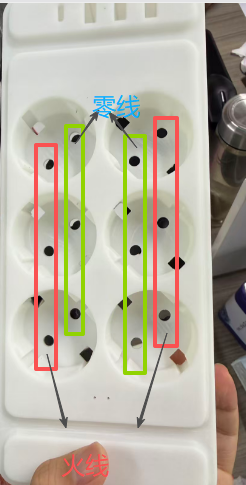

请教各位： 插座右侧右边孔一排是火线， 左侧右边孔一排是零线安规可以过吗
问题2
或者是每个插座孔的零火线都不对齐 安规可以吗

标准文件条款上有没有此说明，在第几条款 感谢感谢

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

关于你提到的“移动式延长线插座内部零火线排布是否可以随机”以及相关安规问题，以下是详细分析和解答：

---

一、问题背景说明

在**移动式延长线插座（俗称插线板）**中，内部的零线（N）和火线（L）排布方式直接影响到产品的电气安全性和符合国家强制性标准（如GB 2099.1、GB 4706.1等）。以下两个问题是关键：

1. 问题1：插座右侧右边孔一排是火线，左侧右边孔一排是零线，安规可以过吗？
2. 问题2：每个插座孔的零火线都不对齐，安规可以吗？

---

二、安规要求与标准解析

1. 安全规范的核心原则

• 零线和火线必须严格区分，不能混淆。
• 插座内部接线应保持一致性，即同一行或列的插孔应具有相同的相位（火线或零线）。
• 不允许零火线交叉或随机排列，否则可能导致设备损坏、电击风险甚至火灾。

2. 国家标准参考

• GB 2099.1《家用和类似用途插头插座 第1部分：通用要求》
• GB 4706.1《家用和类似用途电器的安全 第1部分：通用要求》
• GB/T 17465.1《家用和类似用途插头插座 互连兼容性》

这些标准明确指出：

插座的插孔设计应保证零线和火线的正确连接，防止因接线错误导致安全事故。

---

三、问题解答

问题1：插座右侧右边孔一排是火线，左侧右边孔一排是零线，安规可以过吗？

答案：不可以。

原因如下：

• 在标准插座中，每一行的插孔应保持一致的接线方式，即同一行内的插孔要么都是火线，要么都是零线。
• 如果将右侧一排设为火线，左侧一排设为零线，这会导致插孔之间的接线混乱，不符合安全规范。
• 这种设计容易造成用户误插，从而引发短路、漏电等危险。

结论：
该设计不符合安规要求，无法通过认证测试。

---

问题2：每个插座孔的零火线都不对齐，安规可以吗？

答案：也不可以。

原因如下：

• 如果每个插孔的零火线都不对齐，意味着不同插孔之间可能混接火线或零线，这会严重破坏电路的稳定性。
• 用户在使用过程中可能因为接线错误而引发触电、设备烧毁等事故。
• 这种设计违反了基本的电气安全逻辑，属于严重的安全隐患。

结论：
该设计同样不符合安规要求，无法通过认证测试。

---

四、正确的做法（解决方案）

为了确保产品符合安规并保障用户安全，建议按照以下方式设计插座内部接线：

1. 接线方式应保持一致性

• 每一行或一列的插孔应统一接火线或零线。
• 例如：左上、右上为火线；左下、右下为零线。

2. 零火线应有明显标识

• 在内部接线时，应使用颜色区分法（如红色为火线，蓝色为零线）。
• 或者在PCB板或接线端子处标注清楚，避免混淆。

3. 设计示例（简化版）

插孔布局（从左到右）：
[火线] [火线] | [零线] [零线]

4. 电气测试建议

• 绝缘电阻测试：确保零火线之间无短路。
• 接地连续性测试：检查接地是否可靠。
• 耐压测试：验证产品能否承受额定电压而不发生击穿。

---

五、总结

| 问题 | 是否符合安规 | 原因 | |------|----------------|------| | 问题1：右侧火线，左侧零线 | ❌ 不符合 | 接线不一致，存在安全隐患 | | 问题2：零火线不对齐 | ❌ 不符合 | 接线混乱，易引发事故 |

---

六、修改建议（代码/结构示意）

如果你正在设计一个插座的PCB或接线图，建议采用如下结构：

// 插座接线示意图（简化）
Pin 1: L (火线)
Pin 2: N (零线)
Pin 3: L (火线)
Pin 4: N (零线)

或者按行排列：

Row 1: L, L
Row 2: N, N

---

七、最终建议

• 务必遵循国家标准，严格按照GB 2099.1等标准进行设计。
• 不要尝试“随机”或“不对齐”的接线方式，这是极其危险的行为。
• 如需进一步验证，建议联系专业机构进行安规测试。

---

如果你需要更具体的电路图或测试报告模板，也可以继续提问。
