Abaqus仿真问题求解答

Question

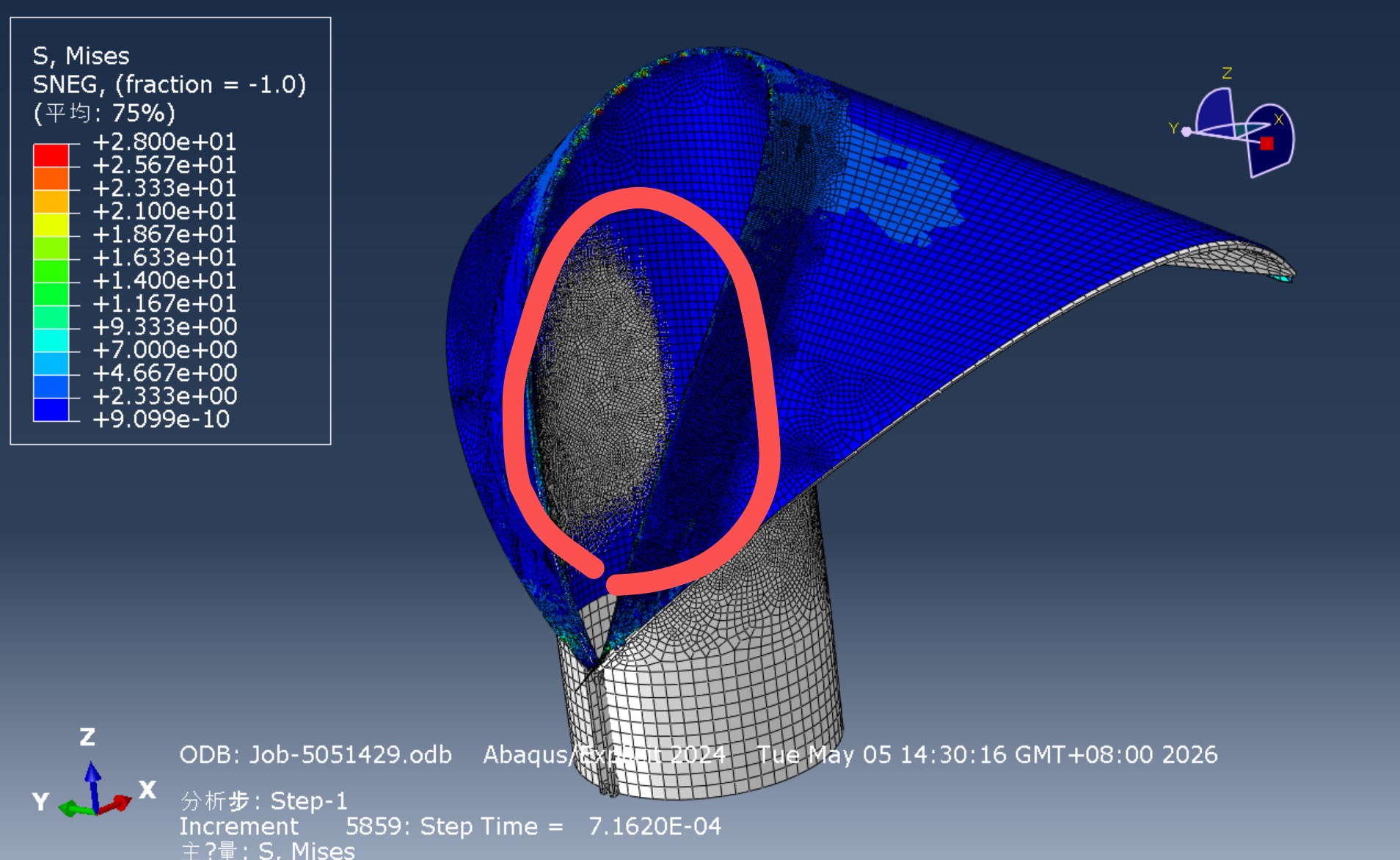

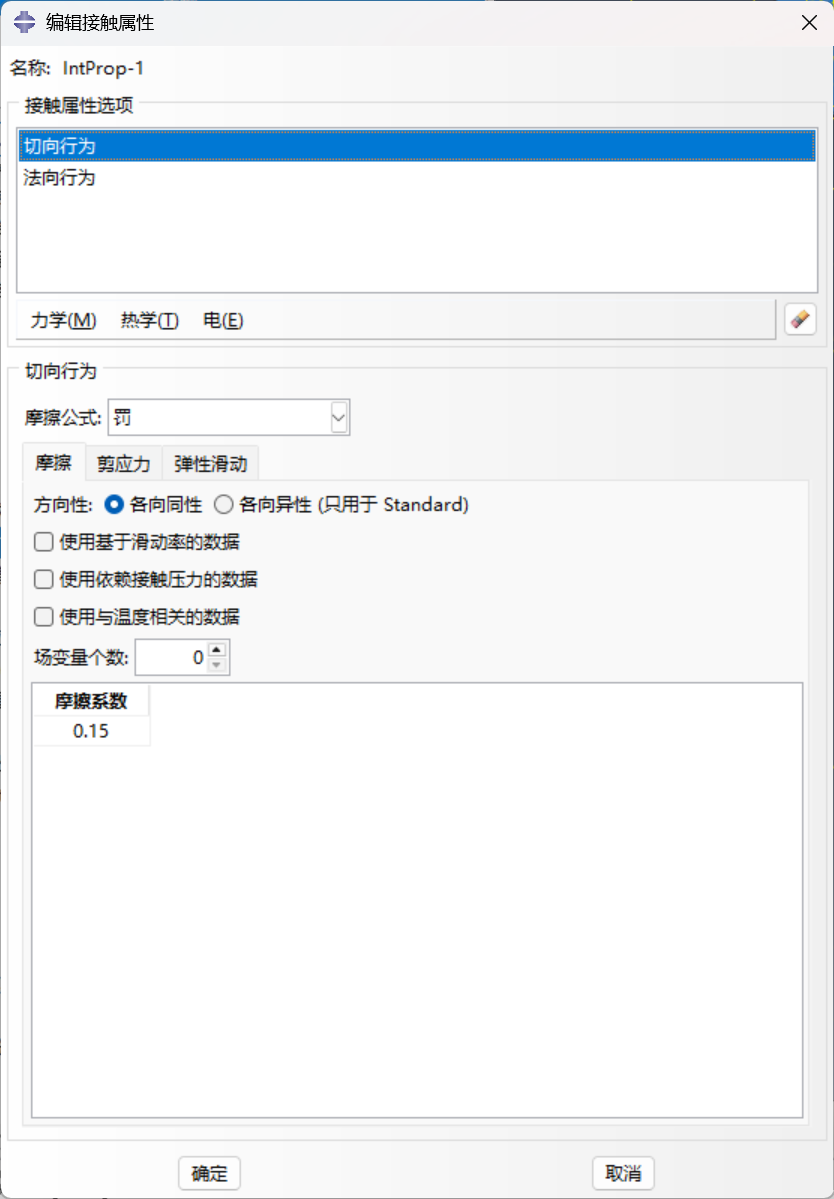

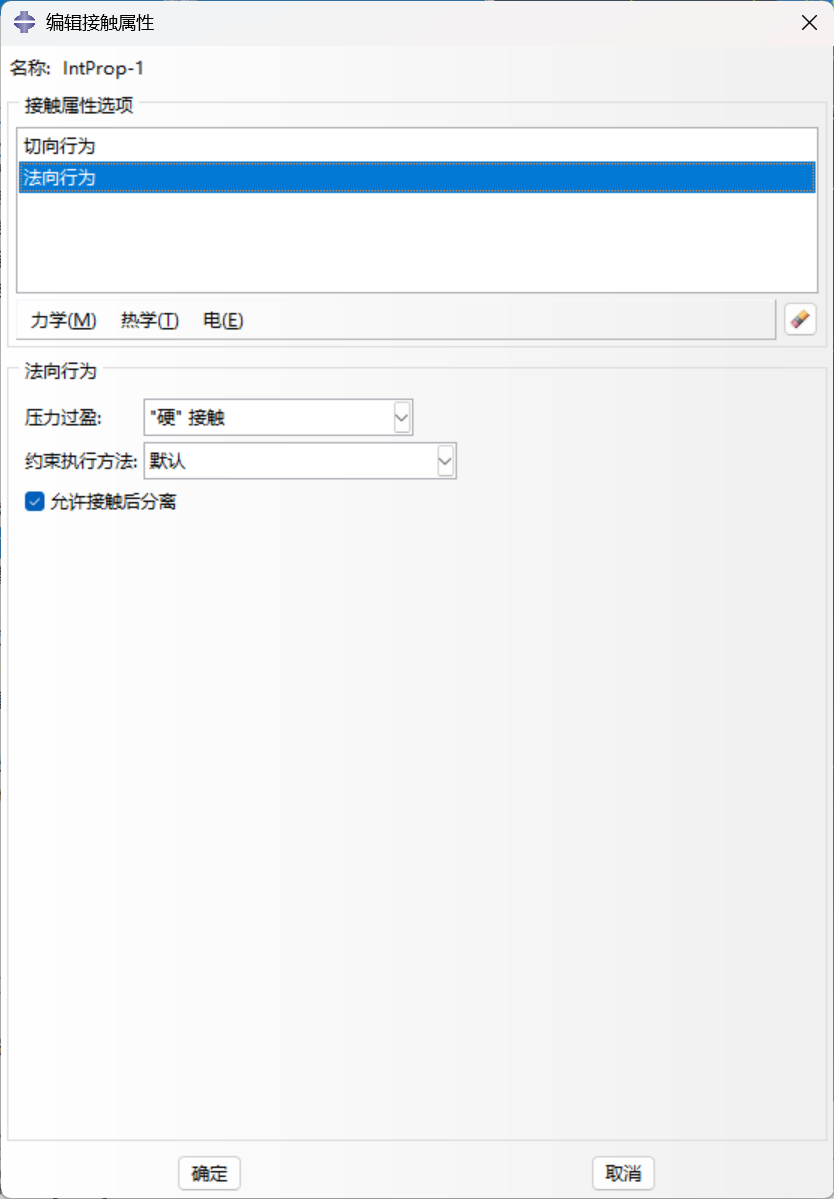

来找各位仿真专家寻求帮助😱有几个疑问，得请大家帮忙解答下。p1唯一报错畸变的单元，那里根本没给任何约束，为啥会这样，是面面接触排斥弹开了？就是普通的pe包装膜。还有p2那里是主从面穿透了么，还是显示的问题，这两个是重合装配的。另外p3p4是面面接触的设置，有什么不妥，谢谢了

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

你提出的问题涉及 Abaqus仿真中的接触设置、单元畸变和装配问题，这些都是在进行有限元分析时常见的难点。下面我将针对你提到的几个问题逐一进行详细解答，并提供解决方案。

---

一、关于 “p1唯一报错畸变的单元” 的原因

1. 可能原因分析

• 没有施加约束导致刚体运动：
  如果某个区域（如 p1）没有任何边界条件或约束，那么该区域可能会发生 刚体位移，尤其是在有外力作用的情况下。这种自由度未被限制的情况可能导致局部单元 过度变形（畸变）。

• 面面接触设置不当：
  如果该区域是通过 面面接触（Surface-to-Surface Contact） 连接的，而接触对设置不正确（如方向错误、法向偏移等），也可能导致 接触面之间相互排斥或穿透，从而引发单元畸变。

• 材料属性或网格质量不佳：
  如果材料模型过于刚性，或者网格质量差（如单元长宽比过大、角度不合理等），也会导致 单元畸变。

---

2. 解决方案（有序列表）

1. 检查并添加适当的边界条件

   • 确保所有非自由移动的区域都施加了合适的约束（如固定支撑、对称约束等）。
   • 对于柔性材料（如PE包装膜），通常需要限制某些自由度以防止刚体运动。

2. 检查面面接触设置

   • 确保主从面方向正确（主面应为较粗糙或较稳定的表面）。
   • 检查接触属性是否合理（如摩擦系数、渗透容限等）。
   • 使用 Contact Pair 工具验证接触对是否正确建立。

3. 优化网格质量

   • 使用 Mesh Quality Check 工具检查单元质量。
   • 对畸变区域进行 网格加密 或 重新划分网格。

4. 调整材料模型

   • 如果使用的是刚性材料模型，考虑是否有必要进行 非线性弹性建模。
   • 避免使用过高的杨氏模量（Young’s Modulus）。

5. 使用显式动力学求解器（如Explicit）

   • 如果是静态分析中出现畸变，可以尝试切换到 显式动力学求解器，它对刚体运动更敏感，有助于识别问题所在。

---

二、关于 “p2处主从面穿透”还是显示问题

1. 可能原因分析

• 接触对设置错误：
  主从面方向不对、接触面之间存在 初始间隙 或 重叠，会导致 穿透 或 误判。

• 显示设置问题：
  Abaqus/CAE 中的 可视化设置（如颜色映射、变形比例等）有时会误导用户，看似“穿透”的现象可能是 视图放大或变形比例过大 所致。

• 求解器精度不足：
  如果求解器的收敛性不好，可能会导致接触面之间出现 不合理的穿透。

---

2. 解决方案（有序列表）

1. 检查主从面对的设置

   • 确保主面和从面的方向正确（主面应为较稳定、刚性的面）。
   • 在 Interaction Manager 中确认接触对名称和方向。

2. 检查接触面之间的几何关系

   • 使用 Geometry Tools > Distance 检查主从面之间是否存在 初始间隙或重叠。
   • 若有重叠，需调整装配位置或使用 Initial Penetration 设置。

3. 调整接触属性

   • 增加 Penalty Factor 或 Stiffness Scaling 来改善接触行为。
   • 调整 Friction Coefficient，避免因摩擦不足导致滑动或穿透。

4. 查看求解器输出日志

   • 查看 .dat 文件中的 contact warnings 和 errors，判断是否真的发生了穿透。

5. 使用显式求解器测试

   • 显式求解器对接触行为更敏感，可用于验证是否为 真实穿透 或 显示问题。

---

三、关于 “p3和p4面面接触设置是否有不妥”

1. 常见问题点

• 主从面方向错误：
  主面和从面方向颠倒会导致接触行为异常，甚至无法正确传递力。

• 接触面之间无初始贴合：
  如果两接触面之间有较大间隙或重叠，可能导致 穿透或不正确的接触状态。

• 网格密度不一致：
  接触面网格密度差异过大，可能导致 接触压力分布不均，影响结果准确性。

• 摩擦设置不合理：
  如果摩擦系数设置过高或过低，可能导致滑动或粘滞行为异常。

---

2. 解决方案（有序列表）

1. 检查主从面方向

   • 在 Interaction Manager 中确认主面和从面是否正确。
   • 可以通过 Right-click > Edit Interaction 修改方向。

2. 确保接触面初始贴合

   • 使用 Geometry Tools > Distance 检查接触面之间是否有 初始间隙或重叠。
   • 如果有重叠，使用 Initial Penetration 设置来修正。

3. 统一网格密度

   • 对接触面进行 网格加密 或 重新划分，确保网格质量一致。
   • 避免一个面网格太密、另一个太疏。

4. 合理设置接触属性

   • 根据材料特性选择合适的 摩擦系数 和 惩罚因子。
   • 对于柔性材料（如PE膜），建议使用 small sliding 或 finite sliding 模型。

5. 使用接触监测工具

   • 在 Visualization Module 中使用 Contact Monitor 工具，观察接触状态变化。

---

四、示例代码片段（如果使用Python脚本）

如果你使用 Python脚本 控制Abaqus模型，以下是一个简单的接触对创建示例：

from abaqus import *
from abaqusConstants import *
import part
import material
import section
import assembly
import step
import interaction
import load
import mesh
import optimization
import job
import sketch
import visualization
import xyPlot
import displayGroupOdbToolset as dgo

# 创建接触对
model = mdb.models['Model-1']
model.SurfaceToSurfaceContact(
    name='Contact-1',
    createStepName='Step-1',
    masterSurface='Master_Surface',
    slaveSurface='Slave_Surface',
    friction=0.3,
    penetrationControl=ON,
    penaltyFactor=1e6
)

⚠️ 注意：请根据你的实际模型修改 masterSurface 和 slaveSurface 名称。

---

五、总结

| 问题 | 原因 | 解决方案 | |------|------|----------| | p1 单元畸变 | 无约束、接触设置不当、网格质量差 | 添加约束、检查接触对、优化网格 | | p2 穿透或显示问题 | 接触方向错误、几何重叠、求解器误差 | 检查接触方向、调整几何、使用显式求解器 | | p3/p4 接触设置 | 方向错误、网格不一致、摩擦设置不当 | 正确设置主从面、统一网格、合理设置摩擦 |

---

如有需要，我可以进一步帮助你分析具体的模型文件或提供更详细的设置步骤。欢迎继续提问！
