请问quartus仿真出现这种情况，是因为没有安装ModelSim吗

Question

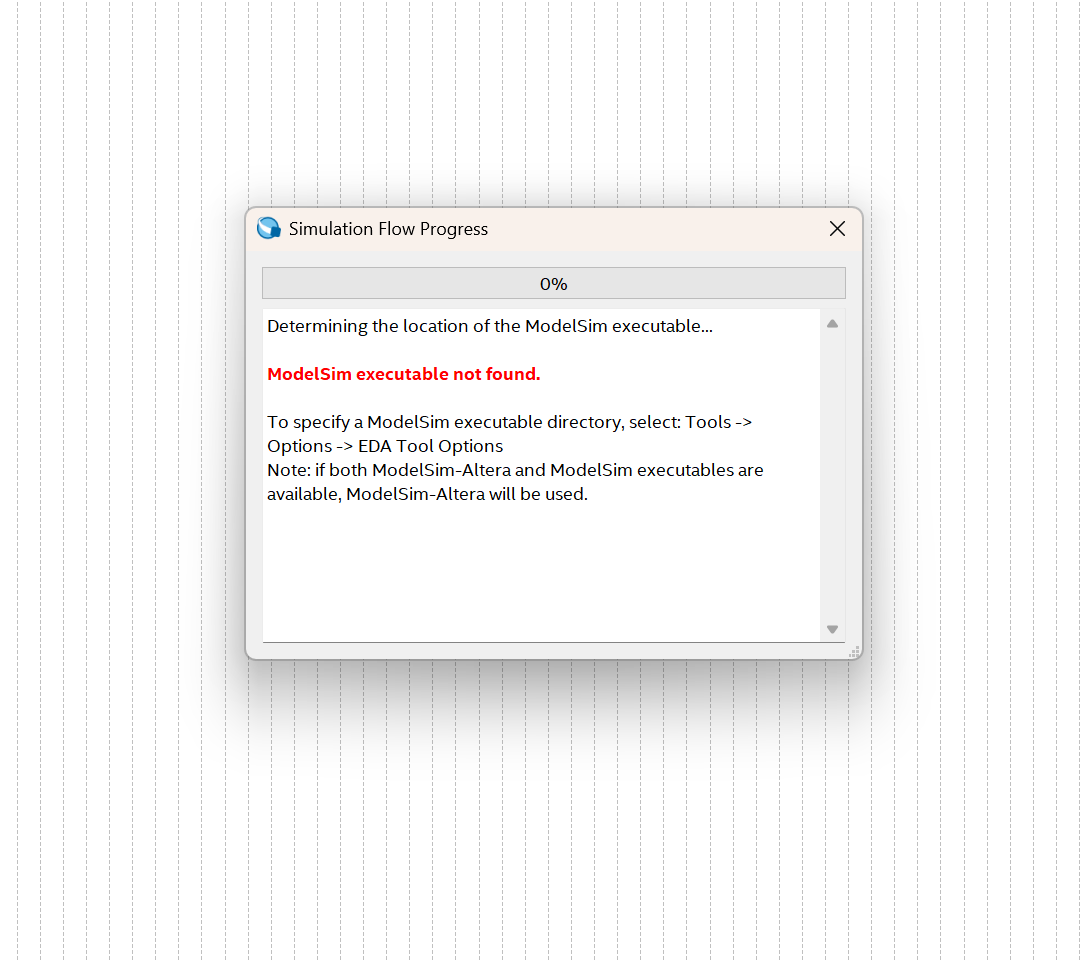

请问quartus仿真出现这种情况，是因为没有安装ModelSim吗？

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

在使用 Quartus 进行仿真时，如果出现以下情况：

• 无法进行功能仿真（Functional Simulation）或时序仿真（Timing Simulation）
• 提示找不到 ModelSim 或 Mentor Graphics 相关的工具
• 仿真过程中报错，如“Simulation tool not found”

那么很可能是因为没有正确安装 ModelSim 或其相关组件。

---

✅ 一、问题分析

Quartus 本身并不自带仿真工具。它需要与第三方仿真工具配合使用，其中最常见的是 ModelSim（由 Mentor Graphics 公司开发）。如果你在 Quartus 中进行仿真时遇到错误提示，通常意味着：

1. 未安装 ModelSim
2. ModelSim 安装路径未配置到 Quartus
3. 使用的 ModelSim 版本与 Quartus 不兼容

---

✅ 二、解决方案（详细步骤）

1. 确认是否安装了 ModelSim

• 打开 控制面板 > 程序和功能（Windows），查看是否列出 ModelSim 或 Mentor Graphics 的相关软件。
• 如果没有安装，请前往 Mentor Graphics 官网 下载并安装 ModelSim。

⚠️ 注意：ModelSim 是一个商业软件，需注册后下载。

2. 安装 ModelSim 并配置路径

• 下载安装包：

  • 从 Mentor Graphics 官网 注册并下载 ModelSim SE 或 Q edition（适合初学者）。

• 安装 ModelSim：

  • 按照安装向导完成安装，建议选择默认安装路径（例如：C:\MentorGraphics\ModelSim_SE）。

• 配置 Quartus 中的仿真工具路径：

  • 打开 Quartus II。

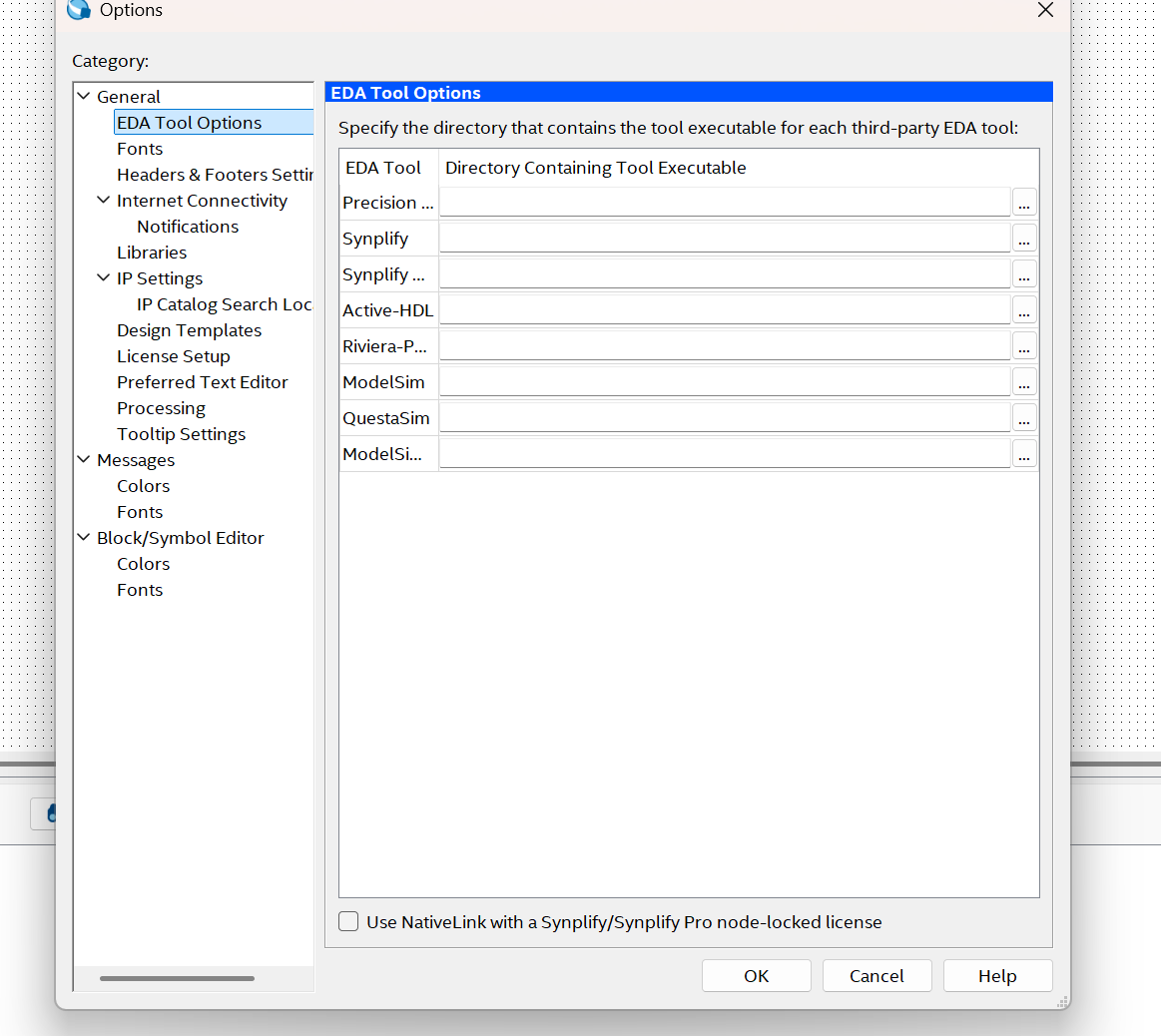

  • 点击菜单栏中的 Tools > Options > EDA Tool Options。
  • 在弹出窗口中找到 Simulation Tool，选择 ModelSim。
  • 设置 ModelSim 的可执行文件路径（例如：C:\MentorGraphics\ModelSim_SE\win32aloem\modelsim.exe）。

3. 验证仿真环境是否配置正确

• 在 Quartus 中打开你的设计项目。
• 右键点击你的 .v 或 .vhd 文件，选择 Set as Top-Level Entity。
• 然后点击 Tools > Run Simulation > Functional Simulation 或 Timing Simulation。
• 如果能正常进入 ModelSim 界面，则说明配置成功。

4. 检查版本兼容性

• 确保你安装的 ModelSim 版本与 Quartus 版本兼容。
• 一般建议使用 Quartus 和 ModelSim 的同一年份版本（例如：Quartus 18.1 + ModelSim 10.5）。

---

✅ 三、如果没有安装 ModelSim 的替代方案

如果你暂时不想安装 ModelSim，可以考虑以下替代方案：

| 方案 | 说明 | |------|------| | 使用 Quartus 自带的仿真器 | Quartus 13.0 及以上版本内置了 Altera Simulator，可用于基本的功能仿真。 | | 使用开源仿真工具 | 如 iverilog（Verilog）或 ghdl（VHDL），但需要手动配置编译流程。 |

---

✅ 四、代码示例（可选）

如果你在使用 ModelSim 时遇到编译错误，可能是由于仿真脚本或波形设置不正确。以下是一个简单的仿真脚本示例（.do 文件）：

# ModelSim 仿真脚本示例
vsim top_module
add wave *
run -all

将此文件保存为 simulate.do，然后在 ModelSim 中运行：

vsim -do simulate.do

---

✅ 五、总结

是的，Quartus 仿真出现某些错误可能是因为没有安装 ModelSim。

重点总结如下：

1. Quartus 本身不自带仿真工具，必须依赖 ModelSim 或其他仿真器。
2. 确保已正确安装 ModelSim 并配置其路径到 Quartus。
3. 注意版本兼容性，避免因版本不匹配导致错误。
4. 若不想安装 ModelSim，可使用 Quartus 内置的 Altera Simulator 或开源工具。

如有具体错误信息，欢迎提供，我可以帮你进一步排查原因。
