STM32晶振波形是畸形，怎么改？

Question

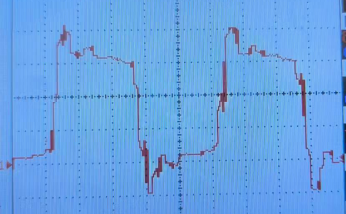

STM32的晶振波形不是标准的方波，发现波形不平滑有很多突刺。电路是按照标准的来的。为什么？有什么办法解决吗？

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

STM32晶振波形出现畸形（如不平滑、有突刺）是一个常见的问题，尤其是在使用外部高速或低速晶振时。虽然电路设计是按照标准来的，但实际中仍可能由于多种因素导致波形异常。以下是详细的原因分析与解决方案。

---

一、可能原因分析

1. 电源噪声干扰

   • 如果供电电压不稳定或存在高频噪声，会导致晶振信号失真。

2. PCB布局不合理

   • 晶振与MCU之间的走线过长或未进行阻抗匹配，容易引入干扰。
   • 未对晶振进行适当的屏蔽或隔离，导致电磁干扰（EMI）影响。

3. 负载电容选择不当

   • 外部晶振的负载电容（C_L）未正确设置，导致晶振无法稳定工作，波形失真。

4. 驱动能力不足

   • STM32内部的晶振驱动电路可能无法提供足够的驱动能力，导致波形不规则。

5. 外部干扰源

   • 高频开关电源、电机、无线模块等设备的电磁干扰可能影响晶振信号。

6. 晶振本身质量不佳

   • 使用了劣质或非标晶振，导致输出波形不理想。

---

二、解决方案

1. 检查并优化电源系统

• 重点：电源稳定性直接影响晶振波形质量。

  • 使用低噪声、高稳定性的电源模块。
  • 在电源输入端添加滤波电容（如10μF电解电容 + 0.1μF陶瓷电容）。
  • 尽量将晶振和MCU的电源分开，避免共模干扰。

2. 优化PCB布局

• 重点：晶振应尽量靠近MCU，并且走线短而直。

  • 晶振与MCU之间走线长度不超过1cm。
  • 避免在晶振附近放置高频率的数字信号线。
  • 对晶振部分进行屏蔽（如使用屏蔽罩或铜箔覆盖）。

3. 调整负载电容（C_L）

• 重点：正确的负载电容值是保证晶振稳定工作的关键。

  • 查看晶振数据手册，确认其推荐的负载电容（通常为15pF~20pF）。
  • 根据实际情况调整外部电容（如C1和C2），一般建议使用两个对称的电容（如各15pF）。

  // 示例：配置外部高速晶振（HSE）
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
  RCC_OscInitStruct.HSEState = RCC_HSE_ON;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
  RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
  RCC_OscInitStruct.PLL.PLLM = 8;
  RCC_OscInitStruct.PLL.PLLN = 336;
  RCC_OscInitStruct.PLL.PLLP = RCC_PLLP_DIV2;
  RCC_OscInitStruct.PLL.PLLQ = 7;
  HAL_RCC_OscConfig(&RCC_OscInitStruct);


4. 增加驱动能力

• 重点：如果晶振驱动能力不足，可考虑外接缓冲器（如CD40106B）。

  • 使用施密特触发器或缓冲器来增强晶振信号驱动能力。
  • 这种方法适用于高速晶振（如8MHz以上）。

5. 减少外部干扰

• 重点：避免将晶振与强干扰源放在一起。

  • 不要在晶振附近放置大功率器件（如电机、LED灯、无线模块）。
  • 使用屏蔽电缆连接外部晶振。

6. 更换高质量晶振

• 重点：劣质晶振可能导致严重波形畸变。

  • 选用品牌可靠的晶振（如Murata、Kionix、Seiko等）。
  • 确保晶振频率准确，温度特性良好。

---

三、建议操作步骤

1. 第一步：检查电源是否干净

   • 测量电源电压是否稳定，有无高频噪声。
   • 添加滤波电容，优化电源路径。

2. 第二步：检查PCB布线

   • 重新布局晶振与MCU的走线。
   • 增加屏蔽措施。

3. 第三步：确认负载电容值

   • 查阅晶振数据手册，确保外部电容值正确。
   • 可尝试调整电容值（如从15pF到20pF）。

4. 第四步：增加驱动电路

   • 如果晶振驱动能力不足，可外接缓冲器。

5. 第五步：更换晶振

   • 若上述方法无效，考虑更换更高质量的晶振。

---

四、总结

| 问题 | 解决方案 | |------|----------| | 电源噪声 | 优化电源设计，添加滤波电容 | | PCB布局 | 缩短晶振走线，增加屏蔽 | | 负载电容 | 根据数据手册调整外部电容值 | | 驱动能力 | 外接缓冲器增强驱动 | | 外部干扰 | 远离强干扰源，使用屏蔽电缆 | | 晶振质量 | 更换高质量晶振 |

---

如果你能提供具体的电路图、使用的晶振型号、STM32型号以及示波器截图，我可以进一步帮助你定位问题。
