DAPLINK识别不到

Question

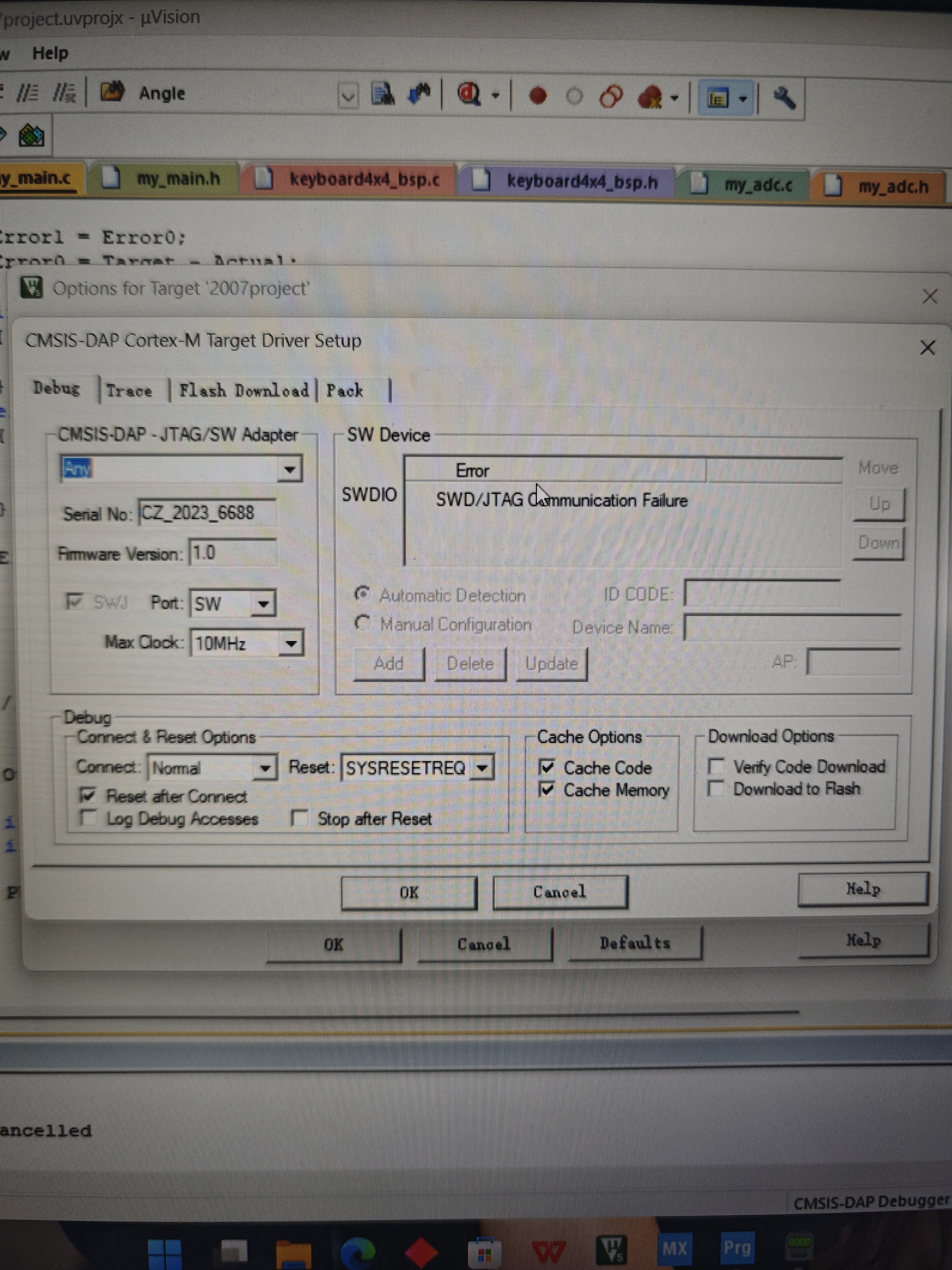

为什么我的PADlink识别不到呀，接线是正确的，有谁能解释一下吗

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

你的问题“DAPLink识别不到”是一个比较常见的嵌入式开发问题，尤其是在使用 MBED 或 STM32 等平台时。以下是一些可能的原因和详细的解决方案，帮助你排查并解决问题。

---

一、为什么DAPLink识别不到？

1. 硬件连接问题（虽然你说接线是正确的）

即使接线看似正确，也可能存在以下问题：

• USB线问题：有些USB线仅用于充电，不支持数据传输。
• USB接口供电不足：部分开发板需要额外的电源供应。
• JTAG/SWD引脚接触不良：确保所有引脚（如SWDIO、SWCLK、GND等）都已正确连接。
• 目标设备未上电：确保目标设备已经通电或通过其他方式启动。

2. 驱动问题

• DAPLink驱动未安装：在Windows系统中，可能需要手动安装 DAPLink 驱动。
• 驱动冲突：某些USB转串口芯片（如CH340、CP2102等）可能会与 DAPLink 冲突。

3. 固件问题

• DAPLink固件损坏或版本过旧：需要更新或重新烧录 DAPLink 固件。
• 目标设备固件问题：如果目标设备运行了自定义代码，可能导致 DAPLink 无法识别。

4. 配置问题

• DAPLink模式未开启：某些开发板需要进入特定模式（如 DFU 模式、Bootloader 模式）才能被识别。
• USB枚举失败：有时设备会以“未知设备”形式出现，需手动选择驱动。

---

二、详细解决方案

✅ 1. 检查物理连接

• 确保 USB 线为数据线（非仅充电用）。
• 检查 JTAG/SWD 引脚是否全部连接（SWDIO、SWCLK、GND）。
• 确认目标设备已通电（例如通过外部电源或 USB 供电）。

✅ 2. 更新或重新安装 DAPLink 驱动

• 打开设备管理器，找到 DAPLink 设备。
• 右键点击 → 更新驱动程序 → 自动搜索更新。
• 如果仍然无法识别，尝试从 DAPLink GitHub 下载最新固件并烧录。

✅ 3. 重新烧录 DAPLink 固件

如果你使用的是 STM32 平台，可以按照以下步骤重新烧录 DAPLink 固件：

🔧 步骤：

1. 下载 DAPLink 固件（.bin 文件）。
2. 使用 ST-Link Utility 或 STM32CubeProgrammer 进行烧录。
3. 烧录完成后，重新连接 USB 线，查看是否能被识别。

📌 示例代码（烧录命令，适用于 STM32CubeProgrammer）：

STM32_Programmer_CLI -c SWD -w daplink.bin -o 0x08000000

✅ 4. 检查目标设备是否处于可调试状态

• 确保目标设备没有运行自定义代码导致 DAPLink 无法通信。
• 尝试将目标设备恢复出厂设置或重置。

✅ 5. 检查 Windows 设备管理器

• 在 设备管理器 中查找是否有 Unknown Device 或 USB Serial Converter 类型的设备。
• 如果有，尝试手动安装驱动。

✅ 6. 使用 DFU 模式进行重装

• 有些 DAPLink 模块支持 DFU（Device Firmware Upgrade） 模式。
• 按照官方文档操作，进入 DFU 模式后，重新烧录固件。

---

三、常见错误提示及解决方法

| 错误提示 | 解决方案 | |----------|----------| | No DAPLink device found | 检查 USB 连接、驱动、固件 | | USB device not recognized | 更换 USB 线、检查设备管理器 | | Device is in use by another program | 关闭 IDE 或调试工具，重新连接 |

---

四、推荐工具和资源

• DAPLink 官方 GitHub: https://github.com/mbedmicro/DAPLink
• STM32CubeProgrammer: 用于烧录 DAPLink 固件
• ST-Link Utility: 用于调试 STM32 开发板

---

五、总结

DAPLink 识别不到的主要原因包括：

1. 硬件连接问题
2. 驱动或固件问题
3. 目标设备配置问题
4. USB 枚举异常

建议按照以下顺序排查：

1. 检查 USB 线和 JTAG/SWD 接口
2. 更新或重新安装 DAPLink 驱动
3. 重新烧录 DAPLink 固件
4. 检查目标设备是否处于可调试状态
5. 使用 DFU 模式进行重装

---

如果你能提供更具体的设备型号（如 STM32F4、NXP、mbed 等），我可以给出更针对性的建议。欢迎继续提问！
