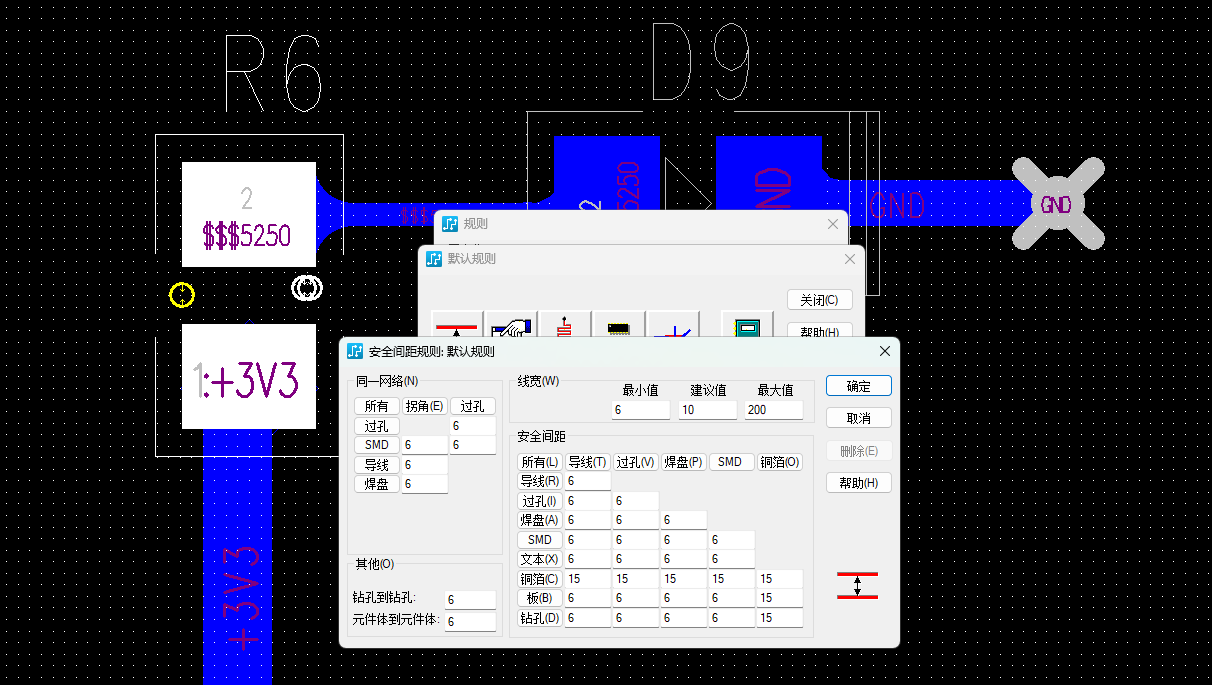

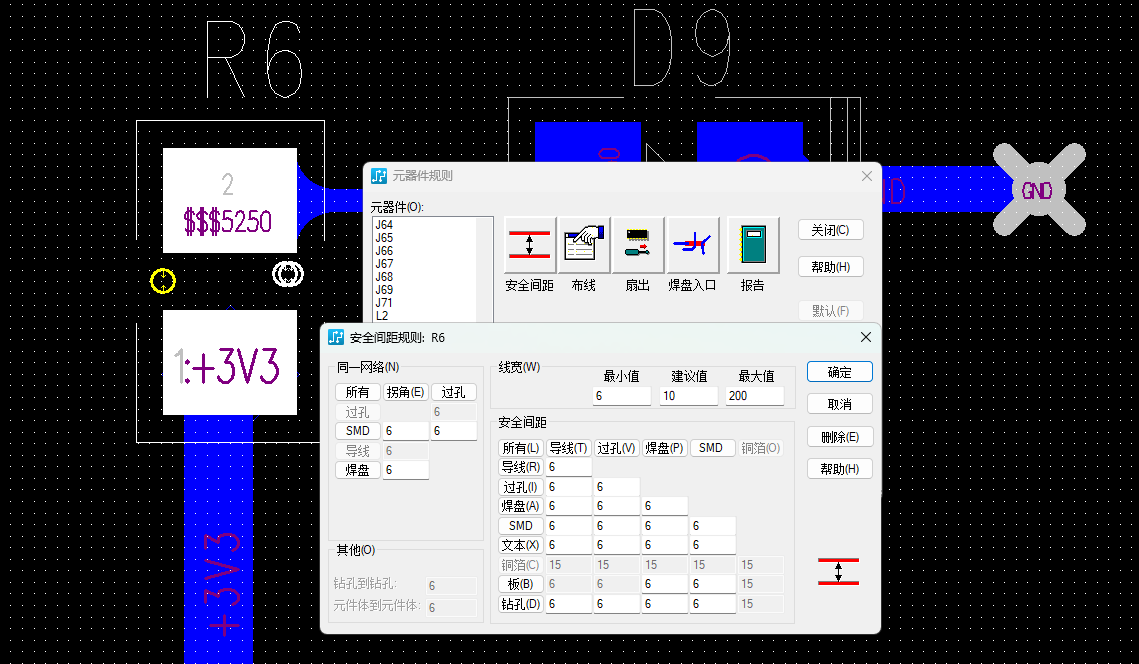

PCB Layout设计规则中焊盘安全间距设置的值为6,验证设计却报错焊盘安全间距>=30?

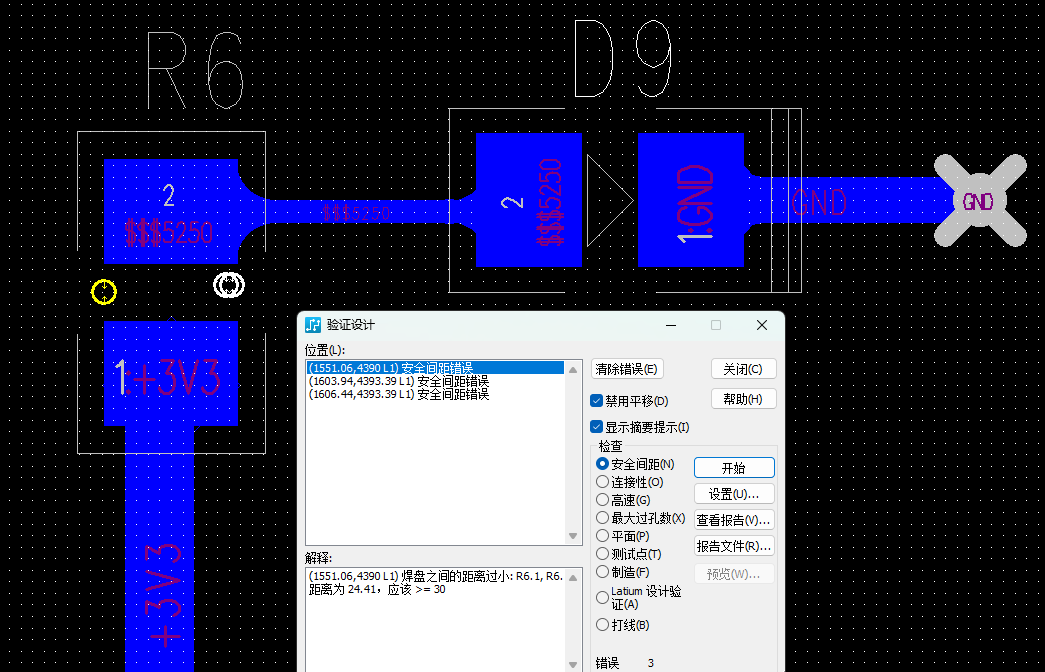

如图所示,验证设计报错R6.1,R6.2安全间距应>=30,但是我的设计规则中设置的安全间距为6,30是怎么来的,应该怎么改?
PCB Layout设计规则中焊盘安全间距设置的值为6,验证设计却报错焊盘安全间距>=30?



下午好🌅🌅🌅
本答案参考通义千问
你提到的 “焊盘安全间距设置为6,但验证设计却报错焊盘安全间距>=30” 是一个非常常见的PCB设计规则冲突问题。这个问题通常与设计规则(Design Rule)、板层(Layer)配置、网络(Net)属性或元件封装(Footprint)定义有关。
重点:确保规则作用于“Pad to Pad”,而不是其他对象。
重点:如果规则只应用于特定网络或层,可能导致未生效。
重点:有些封装可能包含错误的焊盘间距定义,需手动修正。
如果你使用的是 Altium Designer,可以通过以下方式修改焊盘安全间距规则:
1. 打开项目 -> 选择 "Tools" -> "Design Rule Checker"
2. 在 "Clearance" 标签页中,点击 "Add New Rule"
3. 设置:
- Rule Name: Pad to Pad Clearance
- Applicable To: Pads
- Minimum Clearance: 6 mil
- Apply To: All Layers, All Nets
4. 点击 "OK" 保存规则
5. 运行 DRC 检查
| 原因 | 解决方案 | |------|----------| | 未正确设置 Pad to Pad 安全间距 | 手动添加并设置为6mil | | 规则作用对象错误 | 确保规则适用于 Pad to Pad | | 多个规则冲突 | 调整规则优先级或删除多余规则 | | 封装定义错误 | 修改封装中的焊盘间距 | | DRC 报错信息不明确 | 查看具体错误点,定位问题焊盘 |
如果你能提供具体的软件名称(如 Altium、Cadence、Mentor 等)和截图,我可以进一步帮助你定位具体问题。希望以上内容对你有帮助!
