基于单片机的温度报警系统

Question

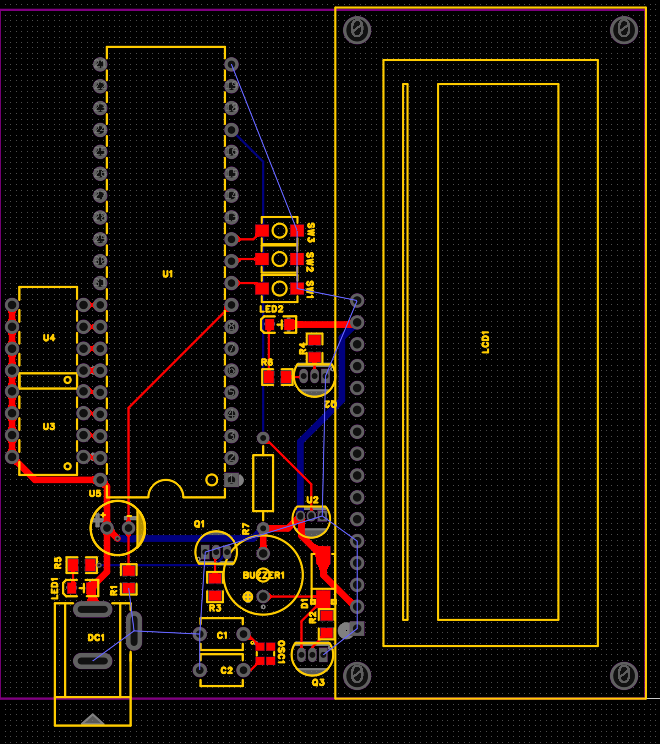

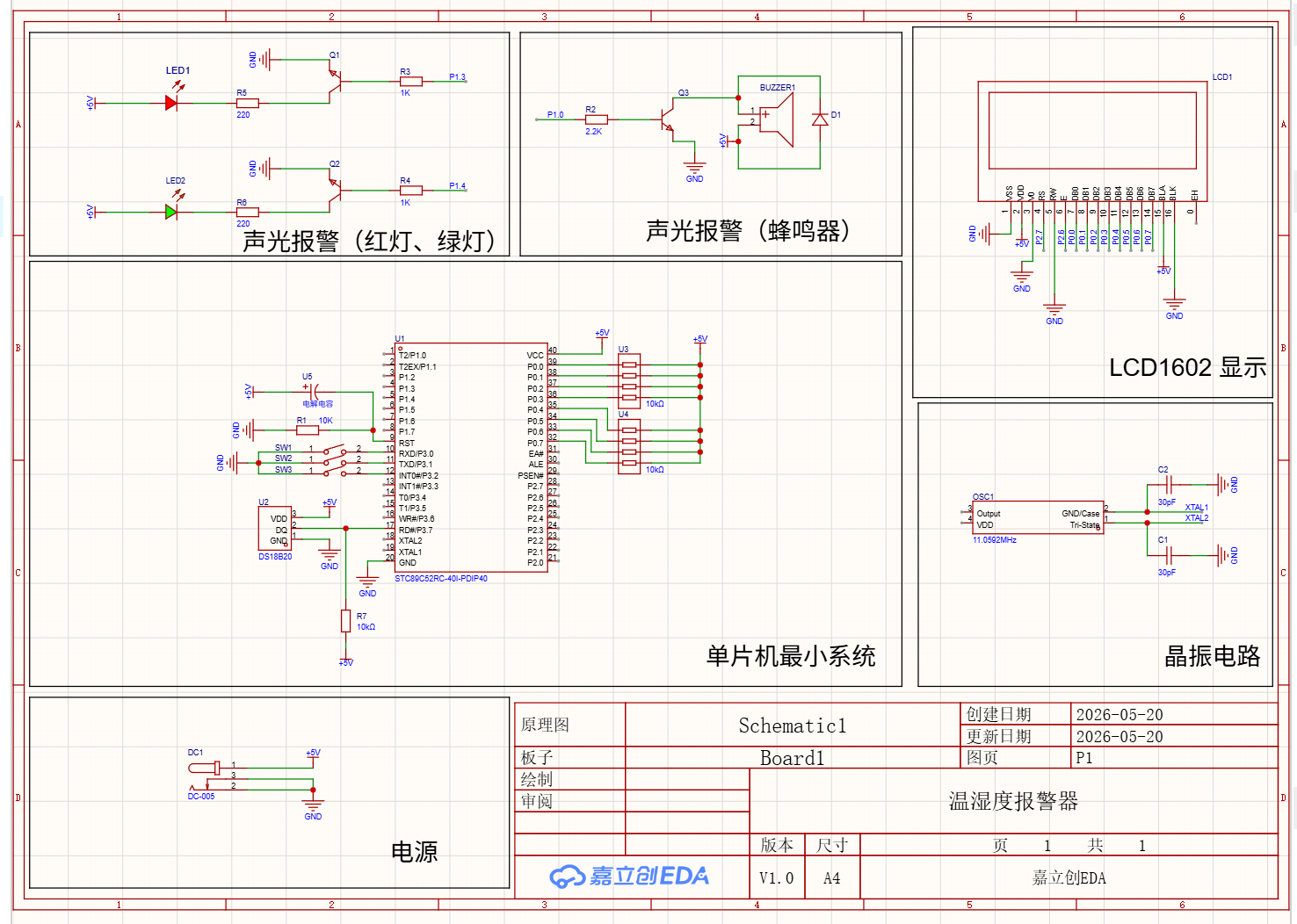

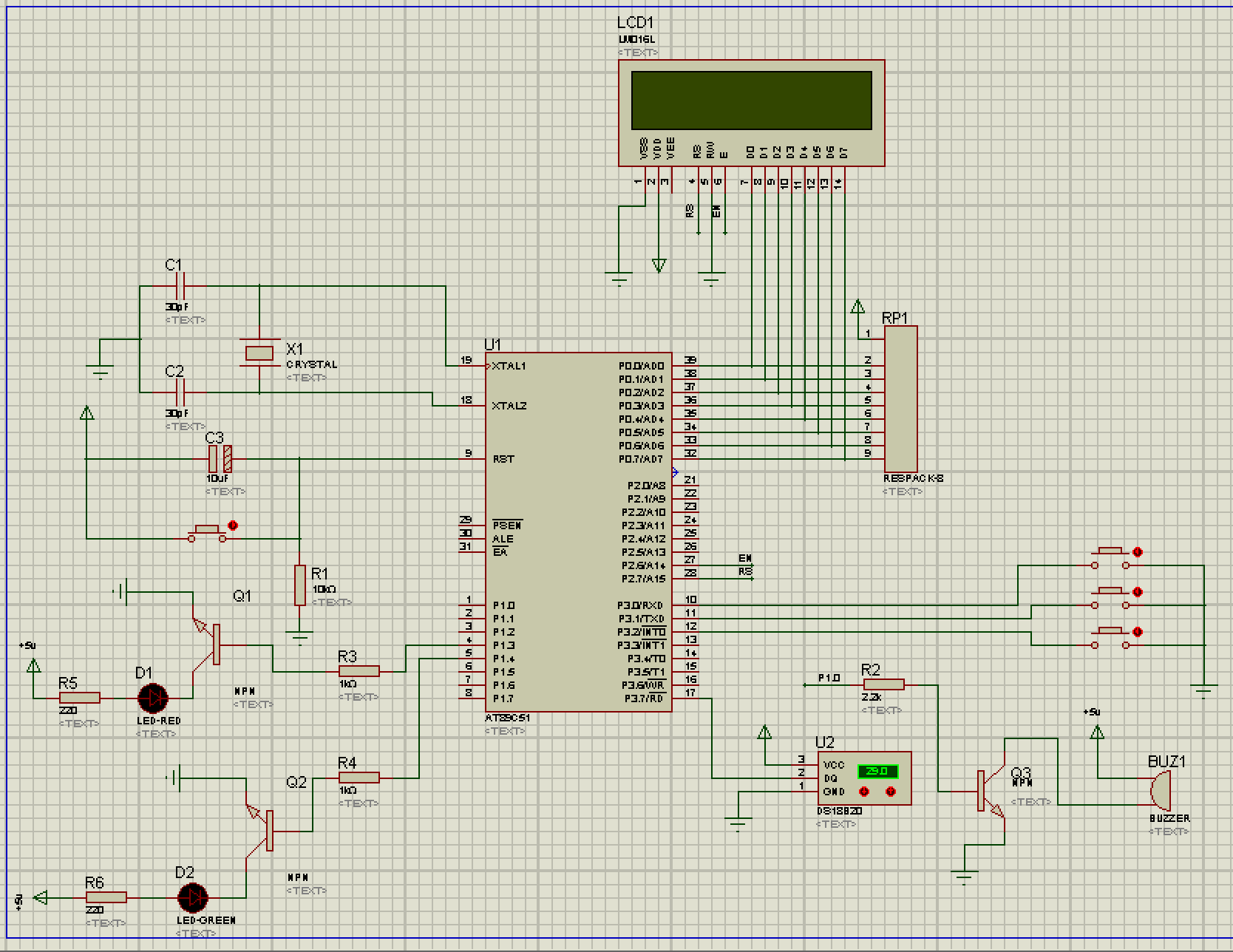

请问一下大家，可以帮我看看我弄的这个有什么问题，缺什么器件，PCB如果焊接可以用吗

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

当然可以！为了帮助你更好地分析你的“基于单片机的温度报警系统”，我需要你提供以下信息：

1. 系统整体设计：你使用的是哪种单片机（比如STC89C52、STM32、Arduino等）？
2. 使用的传感器型号：比如DS18B20、LM35、DHT11/DHT22等。
3. 报警方式：是通过蜂鸣器、LED灯，还是通过串口/蓝牙/WiFi发送报警信号？
4. 电路原理图或PCB图（如果有，请上传或描述）。
5. 代码部分（如果有，请提供）。

---

一、常见问题及解决方案

如果你没有提供具体信息，我可以列出一些常见的问题和可能的解决方案，供你参考。

1. 缺少关键器件

• 问题：可能缺少电源管理模块、稳压器、滤波电容、复位电路等。
• 解决方案：
  • 确保为单片机提供稳定电源（建议使用7805或AMS1117等稳压芯片）。
  • 在电源输入端加一个10μF电解电容和一个0.1μF陶瓷电容，用于滤波。
  • 添加一个复位按键，确保系统能正常重启。
  • 如果使用LCD显示，记得加上背光控制电阻和对比度调节电位器。

2. 传感器连接错误

• 问题：传感器未正确连接，导致无法读取温度数据。
• 解决方案：
  • 确保传感器的VCC和GND正确连接。
  • 对于DS18B20等数字传感器，需接上拉电阻（通常为4.7kΩ）。
  • 检查单片机与传感器之间的通信引脚是否正确配置。

3. 报警逻辑不完善

• 问题：报警阈值设置不合理，或者报警方式不明确。
• 解决方案：
  • 设置合理的温度上下限（如高于30℃或低于10℃时触发报警）。
  • 报警方式可选择：蜂鸣器报警 + LED指示灯 + 串口输出。
  • 使用定时器或延时函数防止误报。

4. PCB焊接问题

• 问题：焊接不规范可能导致接触不良或短路。
• 解决方案：
  • 确保所有焊点饱满且无虚焊。
  • 使用放大镜检查是否有飞溅锡珠或短路。
  • 焊接后用万用表测试各引脚是否连通。

---

二、推荐的硬件组成

| 元件 | 功能 | 建议型号 | |------|------|----------| | 单片机 | 控制核心 | STC89C52 / STM32F103C8T6 | | 温度传感器 | 检测温度 | DS18B20 / LM35 / DHT11 | | 蜂鸣器 | 报警提示 | 有源蜂鸣器 | | LED | 状态指示 | 绿色LED（正常）、红色LED（报警） | | 电源模块 | 提供稳定电压 | 7805稳压器 | | 电容 | 滤波 | 10μF电解电容 + 0.1μF瓷片电容 | | 复位按钮 | 系统重启 | 按键开关 |

---

三、示例代码（基于STC89C52 + DS18B20）

#include <reg52.h>
#include <stdio.h>

#define uchar unsigned char
#define uint unsigned int

sbit DQ = P1^0;     // DS18B20数据线
sbit BUZZER = P2^0; // 蜂鸣器
sbit LED = P2^1;    // LED指示灯

uchar temp_high = 30; // 上限温度
uchar temp_low = 10;  // 下限温度

// 延时函数
void delay(uint ms) {
    uint i, j;
    for(i = ms; i > 0; i--)
        for(j = 112; j > 0; j--);
}

// DS18B20初始化
void DS18B20_Init() {
    DQ = 1;
    delay(1);
    DQ = 0;
    delay(80);
    DQ = 1;
    delay(10);
}

// 读取一个字节
uchar ReadByte() {
    uchar i, dat = 0;
    for(i = 0; i < 8; i++) {
        DQ = 0;
        dat >>= 1;
        DQ = 1;
        if(DQ)
            dat |= 0x80;
        delay(5);
    }
    return dat;
}

// 写入一个字节
void WriteByte(uchar dat) {
    uchar i;
    for(i = 0; i < 8; i++) {
        DQ = 0;
        DQ = (dat & 0x80) ? 1 : 0;
        delay(5);
        DQ = 1;
        dat <<= 1;
    }
}

// 读取温度
uchar ReadTemp() {
    DS18B20_Init();
    WriteByte(0xcc); // 跳过ROM
    WriteByte(0x44); // 启动转换
    delay(100);
    DS18B20_Init();
    WriteByte(0xcc); // 跳过ROM
    WriteByte(0xbe); // 读取温度
    uchar temp_l = ReadByte();
    uchar temp_h = ReadByte();
    return (temp_h << 4) | (temp_l >> 4);
}

// 报警函数
void Alarm() {
    BUZZER = 0;
    LED = 0;
    delay(500);
    BUZZER = 1;
    LED = 1;
    delay(500);
}

void main() {
    while(1) {
        uchar temp = ReadTemp();
        if(temp > temp_high || temp < temp_low) {
            Alarm();
        }
        delay(1000);
    }
}

---

四、总结

• 重点检查：电源、传感器连接、报警逻辑、PCB焊接质量。
• 建议添加：稳压电路、滤波电容、复位按键、LED指示灯。
• 代码部分：可根据实际硬件调整引脚定义和延时函数。

如果你能提供更多细节（如原理图、代码、所用元器件），我可以更精准地帮你分析。欢迎继续提问！
