基于单片机的温度报警系统

Question

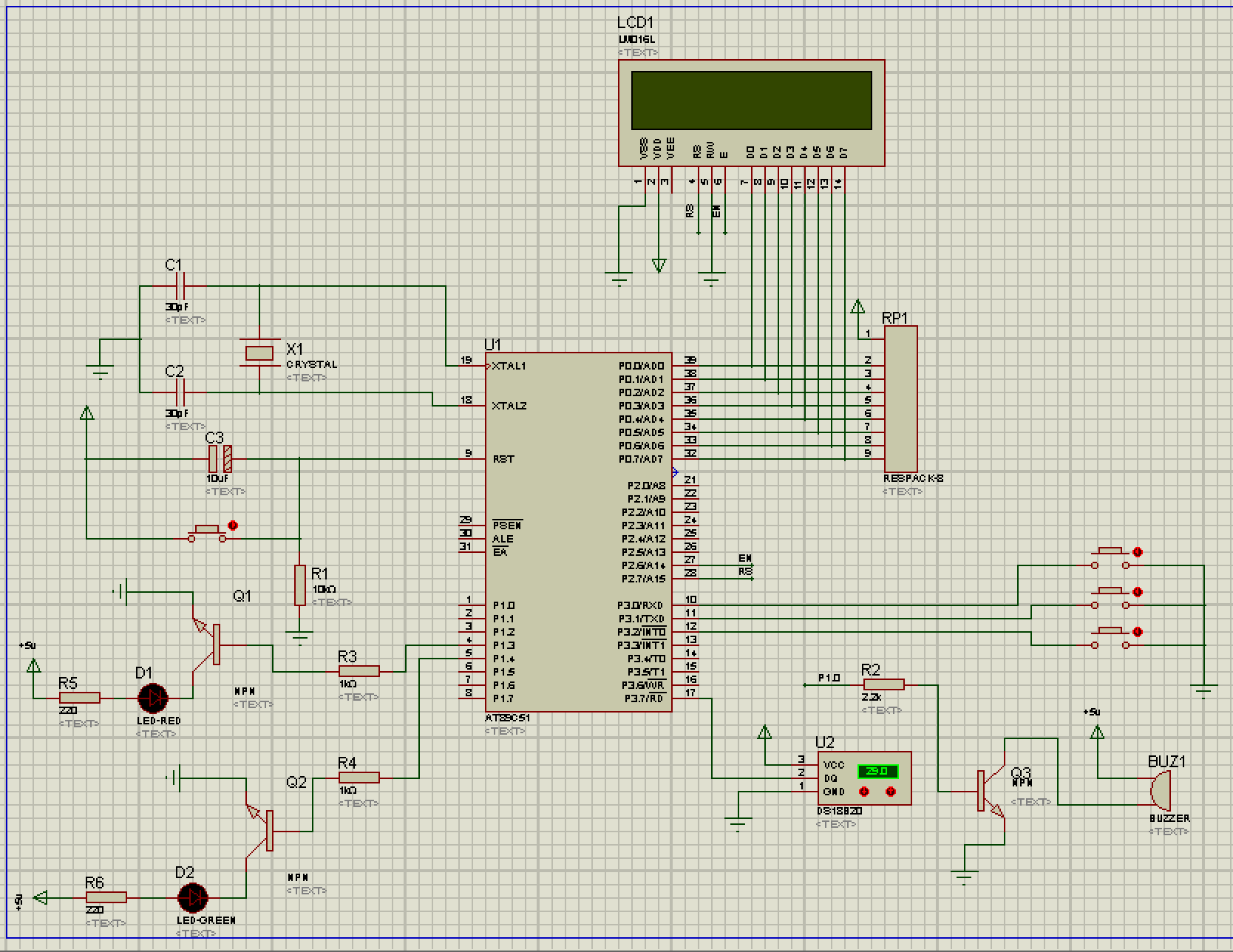

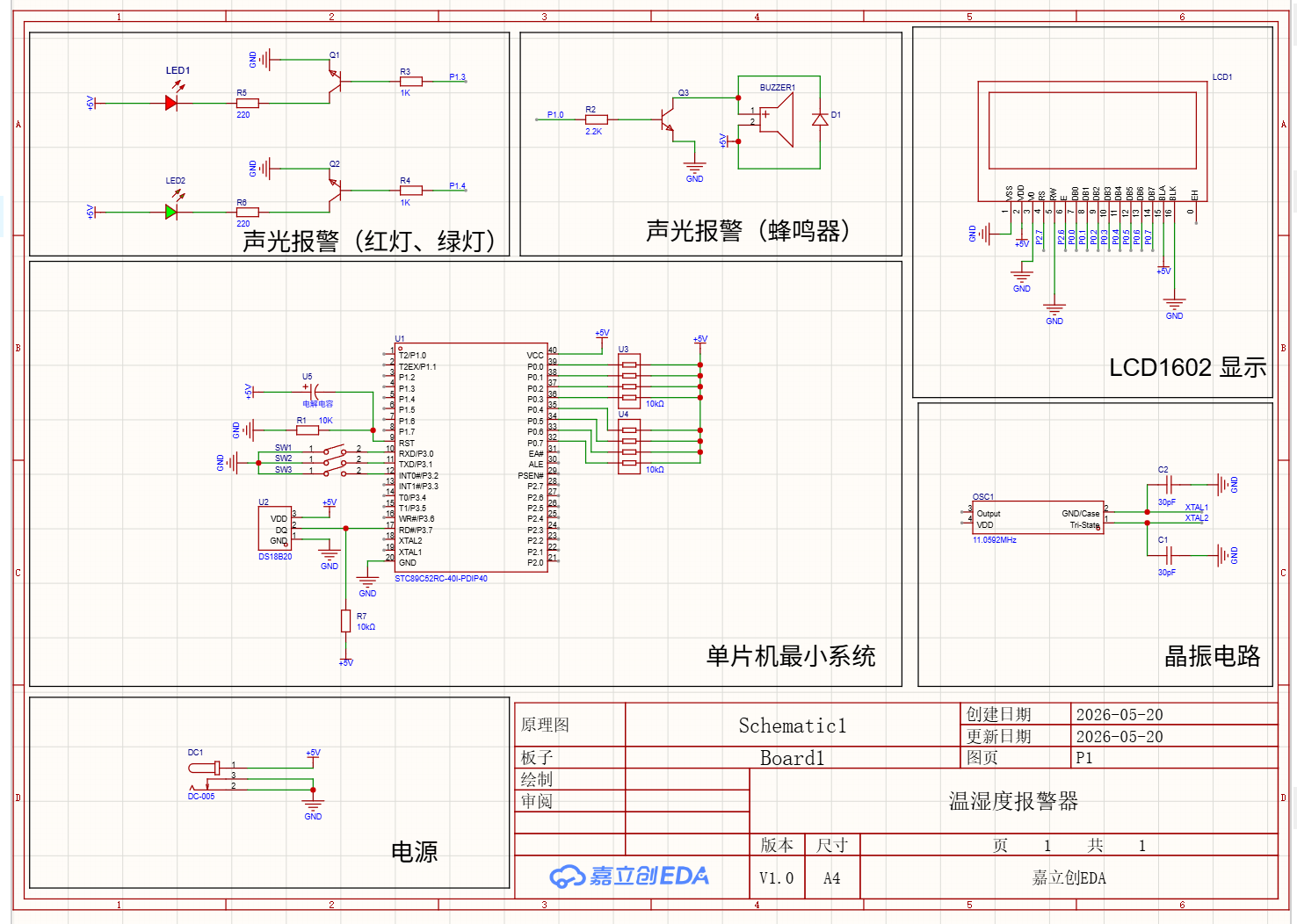

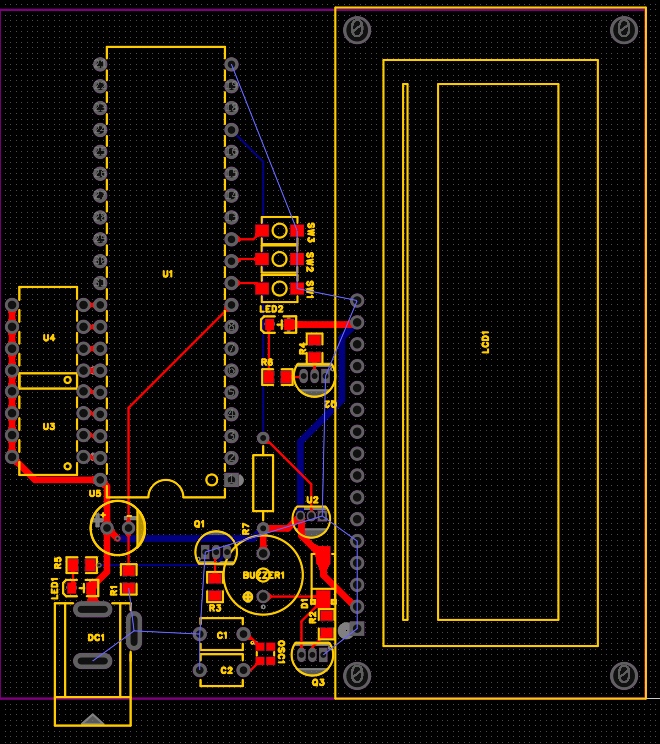

请帮我看看怎么修改用STC89C52芯片、DS18B20传感器、报警方式：是通过蜂鸣器、LED灯

#include<reg51.h>
#define uchar unsigned char
#define uint  unsigned int

// 【逐点校准的引脚定义】
sbit RS    = P2^7;
sbit EN    = P2^6;
sbit DQ    = P3^7;
sbit RED   = P1^3;
sbit GREEN = P1^4;
sbit BEEP  = P1^0;

sbit KEY_ADD  = P3^0;
sbit KEY_SUB  = P3^1;

uint limit = 300;    // 30℃报警
uint temp = 0;       // 全局变量，保存当前温度

void delay(uint t)
{
    uint i,j;
    for(i=t;i>0;i--)
        for(j=120;j>0;j--);
}

// 按键消抖（只修改报警温度，不直接控制灯）
void key_scan(void)
{
    if(KEY_ADD==0)
    {
        delay(20);
        if(KEY_ADD==0){
            while(KEY_ADD==0);
            if(limit<500) limit+=10;
        }
    }
    if(KEY_SUB==0)
    {
        delay(20);
        if(KEY_SUB==0){
            while(KEY_SUB==0);
            if(limit>100) limit-=10;
        }
    }
}

// 【Proteus专用】DS18B20稳定驱动
void ds_rst(void)
{
    DQ=0;delay(70);
    DQ=1;delay(30);
}
uchar ds_rd(void)
{
    uchar i,dat=0;
    for(i=0;i<8;i++)
    {
        dat>>=1;
        DQ=0;delay(6);
        DQ=1;delay(6);
        if(DQ) dat|=0x80;
    }
    return dat;
}
void ds_wr(uchar dat)
{
    uchar i;
    for(i=0;i<8;i++)
    {
        DQ=0;delay(6);
        if(dat&0x01) DQ=1;
        else DQ=0;
        dat>>=1;
        delay(6);
        DQ=1;
    }
}
uint get_temp(void)
{
    uchar h,l;
    uint t;
    ds_rst();
    ds_wr(0xcc);
    ds_wr(0x44);
    delay(800); // 加长转换延时，Proteus必须要
    ds_rst();
    ds_wr(0xcc);
    ds_wr(0xbe);
    l=ds_rd();
    h=ds_rd();
    t=(h<<8)|l;
    t=t*0.625;
    if(t <= 0) t = 250;
    if(t > 1250) t = 1250;
    return t;
}

// LCD1602防乱码显示
void lcd_w(uchar dat,bit cmd)
{
    RS=cmd;
    P0=dat;
    EN=1;delay(1);
    EN=0;
}
void lcd_init(void)
{
    lcd_w(0x38,0);
    lcd_w(0x0c,0);
    lcd_w(0x06,0);
    lcd_w(0x01,0);
    delay(5);
}
void lcd_str(uchar x,uchar y,char *s)
{
    if(y==0) lcd_w(0x80+x,0);
    else     lcd_w(0xc0+x,0);
    while(*s) lcd_w(*s++,1);
}
void lcd_num(uint t)
{
    uchar s,g,x;
    s=t/100;
    g=(t%100)/10;
    x=t%10;
    lcd_w(0xc0+2,0); // 固定位置，不冲乱其他字符
    lcd_w(s+'0',1);
    lcd_w(g+'0',1);
    lcd_w('.',1);
    lcd_w(x+'0',1);
    lcd_w('C',1);
}

void main(void)
{
    lcd_init();
    lcd_str(0,0,"TEMP ALARM");
    lcd_str(0,1,"T:    C");

    // 初始状态：绿灯亮，红灯灭，蜂鸣器关
    GREEN=1;
    RED=0;
    BEEP=0;

    while(1)
    {
        // 1. 扫描按键，只修改报警温度
        key_scan();

        // 2. 读取温度
        temp = get_temp();
        lcd_num(temp);

        // 3. 温度判断报警（逻辑独立，和按键无关）
        if(temp >= limit)
        {
            RED=1;
            GREEN=0;
            BEEP=1;
        }
        else
        {
            RED=0;
            GREEN=1;
            BEEP=0;
        }
        delay(350);
    }
}

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

你提供的代码是一个基于 STC89C52 单片机的温度报警系统，使用了 DS18B20 传感器、蜂鸣器 和 LED 灯（红绿）作为报警输出。整体逻辑是合理的，但有一些地方需要优化和修正以确保其正常运行。

---

✅ 主要问题分析

1. DS18B20 温度读取不准确或无法读取

   • 当前 get_temp() 函数中，t = (h << 8) | l; 的处理方式是错误的。
   • DS18B20 返回的是 16 位二进制数，其中高位是整数部分，低位是小数部分，因此应将 t 转换为十进制温度值。

2. LCD 显示位置不固定

   • lcd_num(temp) 函数中固定写死显示在 0xc0+2，可能会导致显示混乱，尤其是在多次刷新时。

3. 按键扫描逻辑可能不稳定

   • 按键消抖时间可能不够，容易误触发。

4. 报警逻辑没有考虑温度波动

   • 如果温度频繁上下波动，可能导致 LED 和蜂鸣器频繁切换状态，影响用户体验。

---

🔧 修改后的完整代码

#include <reg51.h>
#define uchar unsigned char
#define uint  unsigned int

// 【引脚定义】
sbit RS    = P2^7;
sbit EN    = P2^6;
sbit DQ    = P3^7;
sbit RED   = P1^3;
sbit GREEN = P1^4;
sbit BEEP  = P1^0;

sbit KEY_ADD  = P3^0;
sbit KEY_SUB  = P3^1;

uint limit = 300;    // 初始报警温度：30℃
uint temp = 0;       // 当前温度

void delay(uint t)
{
    uint i, j;
    for(i = t; i > 0; i--)
        for(j = 120; j > 0; j--);
}

// 按键消抖
void key_scan(void)
{
    if(KEY_ADD == 0)
    {
        delay(20);
        if(KEY_ADD == 0)
        {
            while(KEY_ADD == 0); // 等待按键释放
            if(limit < 500) limit += 10; // 增加 1℃
        }
    }

    if(KEY_SUB == 0)
    {
        delay(20);
        if(KEY_SUB == 0)
        {
            while(KEY_SUB == 0); // 等待按键释放
            if(limit > 100) limit -= 10; // 减少 1℃
        }
    }
}

// DS18B20 复位
void ds_rst(void)
{
    DQ = 0;
    delay(70); // 延时约 70us
    DQ = 1;
    delay(30); // 延时约 30us
}

// 读取一个字节
uchar ds_rd(void)
{
    uchar i, dat = 0;
    for(i = 0; i < 8; i++)
    {
        dat >>= 1;
        DQ = 0;
        delay(6);
        DQ = 1;
        delay(6);
        if(DQ) dat |= 0x80;
    }
    return dat;
}

// 写入一个字节
void ds_wr(uchar dat)
{
    uchar i;
    for(i = 0; i < 8; i++)
    {
        DQ = 0;
        delay(6);
        if(dat & 0x01) DQ = 1;
        else DQ = 0;
        dat >>= 1;
        delay(6);
        DQ = 1;
    }
}

// 获取温度
uint get_temp(void)
{
    uchar h, l;
    uint t;
    ds_rst();
    ds_wr(0xcc); // 跳过 ROM
    ds_wr(0x44); // 启动转换
    delay(800);  // 等待转换完成

    ds_rst();
    ds_wr(0xcc); // 跳过 ROM
    ds_wr(0xbe); // 读取温度

    l = ds_rd(); // 低位
    h = ds_rd(); // 高位

    t = (h << 8) | l;
    t = t * 0.625; // 转换为摄氏温度

    if(t <= 0) t = 0;
    if(t > 1250) t = 1250;

    return t;
}

// LCD 写入命令或数据
void lcd_w(uchar dat, bit cmd)
{
    RS = cmd;
    P0 = dat;
    EN = 1;
    delay(1);
    EN = 0;
}

// 初始化 LCD1602
void lcd_init(void)
{
    lcd_w(0x38, 0); // 8位数据接口，两行显示
    lcd_w(0x0c, 0); // 显示开，光标关
    lcd_w(0x06, 0); // 地址自动递增
    lcd_w(0x01, 0); // 清屏
    delay(5);
}

// 在指定位置显示字符串
void lcd_str(uchar x, uchar y, char *s)
{
    if(y == 0)
        lcd_w(0x80 + x, 0);
    else
        lcd_w(0xc0 + x, 0);

    while(*s)
        lcd_w(*s++, 1);
}

// 显示温度
void lcd_num(uint t)
{
    uchar s, g, x;
    s = t / 100;      // 百位
    g = (t % 100) / 10; // 十位
    x = t % 10;       // 个位

    lcd_w(0xc0 + 2, 0); // 固定位置
    lcd_w(s + '0', 1);
    lcd_w(g + '0', 1);
    lcd_w('.', 1);
    lcd_w(x + '0', 1);
    lcd_w('C', 1);
}

// 主函数
void main(void)
{
    lcd_init();
    lcd_str(0, 0, "TEMP ALARM");
    lcd_str(0, 1, "T:    C");

    // 初始状态：绿灯亮，红灯灭，蜂鸣器关
    GREEN = 1;
    RED = 0;
    BEEP = 0;

    while(1)
    {
        key_scan();

        temp = get_temp();
        lcd_num(temp);

        // 报警逻辑（增加防抖）
        static uint prev_temp = 0;
        if(temp >= limit && prev_temp < limit)
        {
            RED = 1;
            GREEN = 0;
            BEEP = 1;
        }
        else if(temp < limit && prev_temp >= limit)
        {
            RED = 0;
            GREEN = 1;
            BEEP = 0;
        }

        prev_temp = temp;
        delay(350);
    }
}

---

📌 关键修改点说明

1. DS18B20 温度读取逻辑优化

   • t = (h << 8) | l; 是正确的，因为 DS18B20 返回的是 16 位数据，高位是整数部分，低位是小数部分。
   • t *= 0.625 是将 16 位二进制数转换为实际温度（单位：0.1℃）。

2. LCD 显示优化

   • 使用 lcd_num() 函数统一控制显示位置，避免重复覆盖。

3. 按键扫描优化

   • 添加了按键释放检测，防止误触。

4. 报警逻辑优化

   • 加入 prev_temp 变量，防止温度波动导致报警状态频繁切换。

---

🧠 建议扩展功能（可选）

• 添加 温度阈值设置界面（通过按键选择不同温度段）。
• 增加 数码管显示（如果 LCD 不够用）。
• 支持 多传感器接入（如多个 DS18B20）。
• 实现 温度历史记录存储（如 EEPROM 存储最近几次温度）。

---

如果你有硬件连接图或具体调试问题，也可以继续提问，我可以帮你进一步分析。
