上午好☀️☀️☀️️
本答案参考通义千问

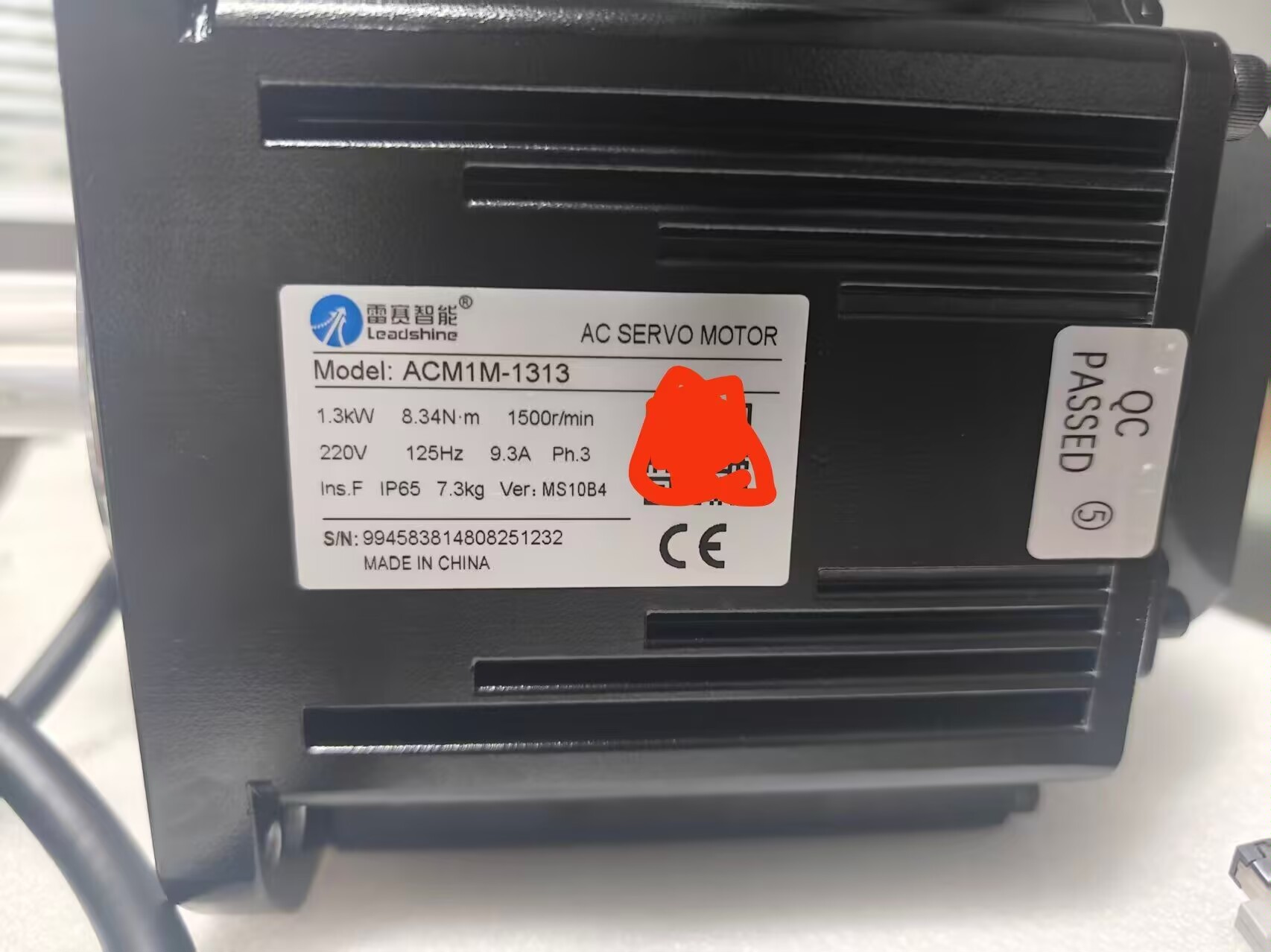

你提出的问题非常具有代表性，涉及 STM32F103RCT6 与 L7P 伺服驱动器 的 RS485 通信控制，以及从 步进电机 向 伺服系统 过渡的难点。下面我将为你详细解答，并提供一个系统性流程指南，帮助你逐步实现目标。
一、明确问题点
你目前面临的主要问题包括：
- L7P 伺服驱动器的 RS485 通信模式选择错误（PR 模式）
- RS485 通信协议中 CRC 校验不熟悉
- 代码框架不清晰，不知道如何编写通信部分
- 无法验证单片机是否能正确发送指令到伺服驱动器
- 不确定是否应该放弃 RS485，回归 CN1 接口
二、核心解决方案（分步骤）
1. 确认 L7P 伺服驱动器的 RS485 通信模式
关键点：
- L7P 伺服驱动器支持多种通信方式，如 CAN、RS485、Modbus 等。
- RS485 通常使用 Modbus RTU 协议，而不是 PR 模式。
- PR 模式可能是脉冲控制模式（类似步进驱动器），不是用于 RS485 通信的。
建议操作：
- 打开 Motion Studio 2.3 软件，进入 “Communication” > “RS485” 配置界面。
- 查看是否有 “Modbus RTU” 或 “ASCII” 模式选项。
- 如果没有，尝试在参数设置中查找 “Communication Mode” 或 “Protocol Type”，并设置为 Modbus RTU。
- 保存配置后重启驱动器。
重点：不要使用 PR 模式进行 RS485 通信！应使用 Modbus RTU。
2. 实现 RS485 通信协议（Modbus RTU）
Modbus RTU 协议简介：
- 数据帧格式：
[Address][Function Code][Data][CRC] - CRC 是两个字节的校验码，用于验证数据完整性。
示例帧格式（以写寄存器为例）：
[Address][Function Code][Register Address][Register Value][CRC]
例如，写地址 0x0000，值为 0x0001：
0x01 0x06 0x00 0x00 0x00 0x01 [CRC]
CRC 计算方法：
- 使用 Modbus CRC-16 算法，可以参考以下代码实现：
uint16_t Modbus_CRC(uint8_t *p, uint16_t len) {
uint16_t crc = 0xFFFF;
while (len--) {
crc ^= *p++;
crc = (crc << 8) | (crc >> 8);
crc ^= (uint8_t)(crc >> 8) & 0x00FF;
}
return crc;
}
重点：必须实现 CRC 校验，否则通信会失败。
3. 编写 STM32 的 RS485 通信代码框架
文件结构建议：
你需要创建以下文件或模块：
| 文件名 | 功能说明 |
|---------------------|-----------------------------------|
| main.c | 主程序入口，调用通信函数 |
| uart485.c | UART 初始化和 RS485 发送/接收逻辑 |
| modbus.c | Modbus 协议封装（包含 CRC 计算） |
| servo_control.c | 控制伺服驱动器的函数（如启动、停止）|
UART 初始化示例（USART1）：
void USART1_Init(void) {
GPIO_InitTypeDef GPIO_InitStruct;
USART_InitTypeDef USART_InitStruct;
// 使能时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_USART1, ENABLE);
// 配置 TX 引脚（PA9）
GPIO_InitStruct.GPIO_Pin = GPIO_Pin_9;
GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStruct);
// 配置 RX 引脚（PA10）
GPIO_InitStruct.GPIO_Pin = GPIO_Pin_10;
GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IN_FLOATING;
GPIO_Init(GPIOA, &GPIO_InitStruct);
// 配置 USART1
USART_InitStruct.USART_BaudRate = 115200;
USART_InitStruct.USART_WordLength = USART_WordLength_8b;
USART_InitStruct.USART_StopBits = USART_StopBits_1;
USART_InitStruct.USART_Parity = USART_Parity_No;
USART_InitStruct.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
USART_InitStruct.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;
USART_Init(USART1, &USART_InitStruct);
// 使能 USART1
USART_Cmd(USART1, ENABLE);
}
发送 Modbus 帧示例（写寄存器）：
void Send_Modbus_Write_Cmd(uint8_t slave_id, uint16_t reg_addr, uint16_t value) {
uint8_t buffer[6];
uint16_t crc;
buffer[0] = slave_id; // 从站地址
buffer[1] = 0x06; // 写寄存器功能码
buffer[2] = (reg_addr >> 8); // 寄存器地址高位
buffer[3] = (reg_addr & 0xFF); // 寄存器地址低位
buffer[4] = (value >> 8); // 数据高位
buffer[5] = (value & 0xFF); // 数据低位
crc = Modbus_CRC(buffer, 5); // 计算 CRC
buffer[6] = (crc >> 8); // CRC 高位
buffer[7] = (crc & 0xFF); // CRC 低位
// 发送数据
for (int i = 0; i < 8; i++) {
while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);
USART_SendData(USART1, buffer[i]);
}
}
重点：确保每次发送前都计算 CRC，且发送顺序正确。
4. 验证通信是否成功
方法一：使用 Motion Studio 2.3 监听通信
- 在 Motion Studio 中开启 “Monitor” 功能，查看是否有来自 STM32 的数据包。
- 如果有数据包，则说明通信已建立；如果没有，可能是波特率、地址、CRC 错误等。
方法二：通过串口助手调试
- 使用串口调试助手（如 XCOM、Putty）连接 STM32 的 USART1，观察发送的原始数据是否符合 Modbus 协议。

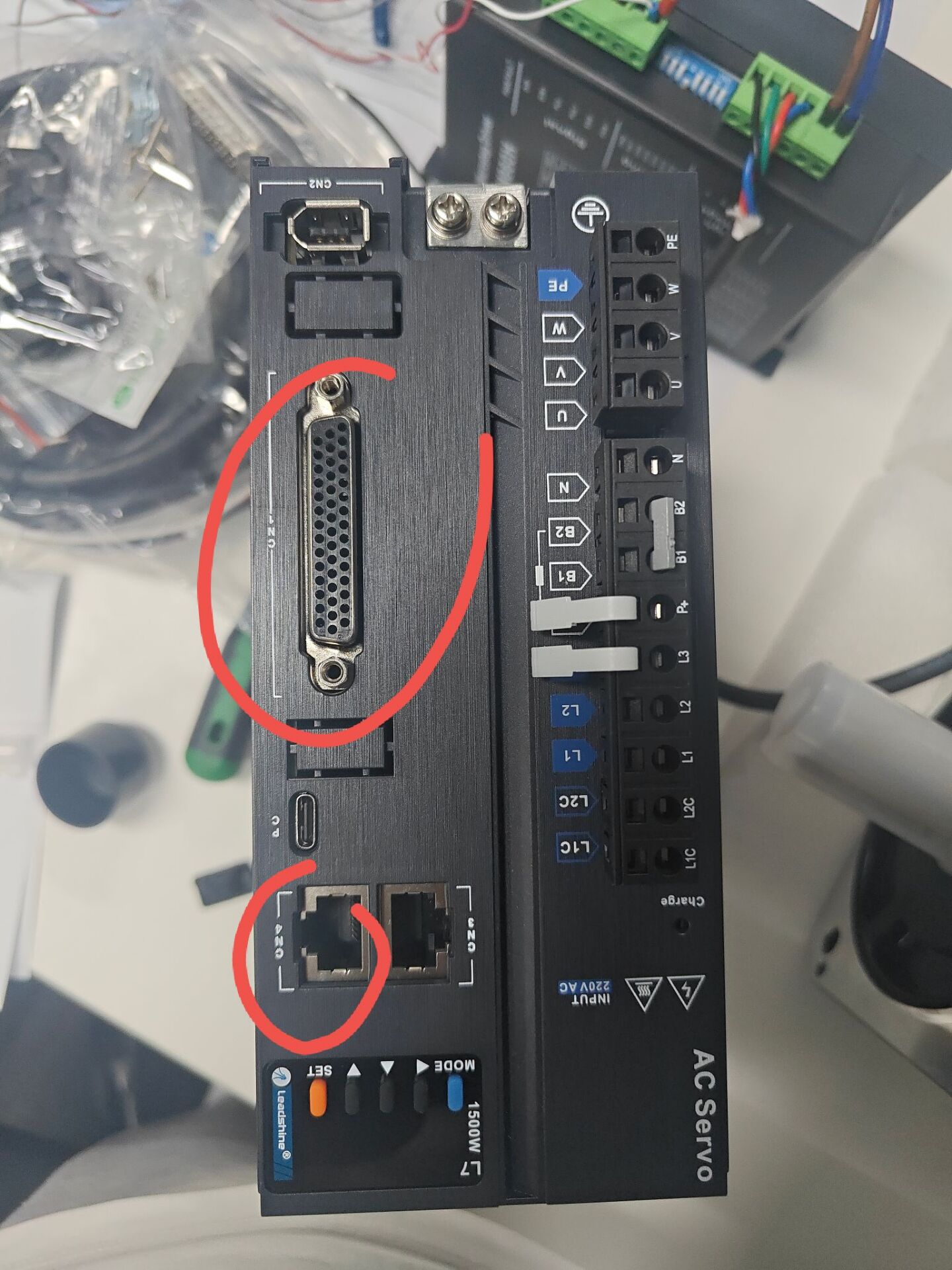

5. 是否应放弃 RS485，改用 CN1 接口？
对比分析：
| 方式 | 优点 | 缺点 |
|------------|--------------------------------------|----------------------------------|
| CN1 接口（脉冲+方向） | 简单，适合初学者 | 功能有限，无法实现复杂控制 |
| RS485（Modbus） | 功能强大，支持多设备通信、远程控制 | 需要掌握通信协议、CRC、寄存器配置 |
建议：
- 如果你只是想让电机动起来，CN1 接口确实更简单，因为你可以直接发脉冲即可。
- 但如果你希望实现更高级的功能（如速度控制、位置反馈、多轴协同），RS485 是更好的选择。
重点：如果时间紧迫，可以选择 CN1 接口，先让电机动起来，再逐步过渡到 RS485。
三、总结建议（按优先级排序）
- 确认 L7P 伺服驱动器的通信模式为 Modbus RTU，而非 PR 模式。
- 实现 Modbus RTU 协议，包括 CRC 校验。
- 构建清晰的文件结构，分离 UART、Modbus、控制逻辑。
- 使用 Motion Studio 或串口助手验证通信是否成功。
- 若时间紧张，可暂时使用 CN1 接口，待通信部分稳定后再切换。
四、推荐学习资源
- L7P 伺服驱动器用户手册（务必仔细阅读通信章节）
- Modbus RTU 协议规范文档
- STM32 官方库手册（HAL 库或标准外设库）
- Modbus CRC 计算算法实现教程
如果你愿意，我可以帮你生成完整的 STM32 项目模板（含 UART、Modbus、Servo 控制模块），或者协助你调试具体某一部分代码。欢迎继续提问！
