51单片机74HC139译码地址问题

Question

如下图所示，为什么0832的CS2到74HC139的2Y2口后，输出的A15-A12是1110？

Answer 1

不知道你这个问题是否已经解决, 如果还没有解决的话:

• 给你找了一篇非常好的博客，你可以看看是否有帮助，链接：51单片机之74HC138译码器控制数码管进行100s计数
• 除此之外, 这篇博客: 51单片机硬件基础知识中的 四、74HC138 三八译码器的应用 部分也许能够解决你的问题, 你可以仔细阅读以下内容或者直接跳转源博客中阅读:

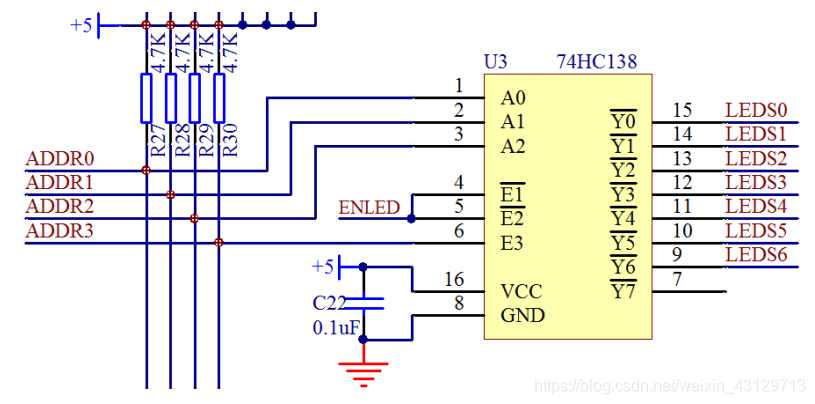

  图10 74HC138应用原理图

  三八译码器：把3种输入状态翻译成8种输出状态。

  74HC138有1~6一共是6个输入引脚，其中4、5、6这三个引脚是使能引脚。如果这三个引脚不符合规定的输入要求，Y0到Y7不管输入1、2、3引脚是什么电平状态，总是高电平。74HC13正常工作，ENLED那个输入位置必须输入低电平，ADDR3位置必须输入高电平。

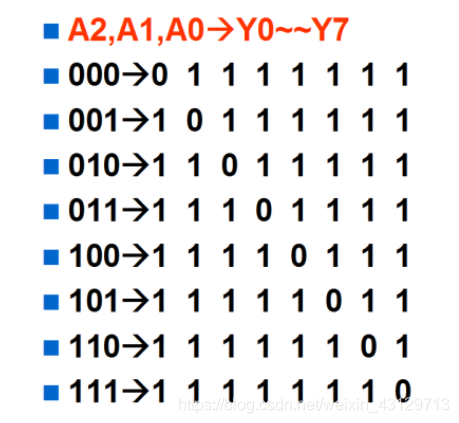

  图11 74HC138真值表

  任一输出状态下，只有一个输出引脚是低电平，其他的引脚都是高电平。

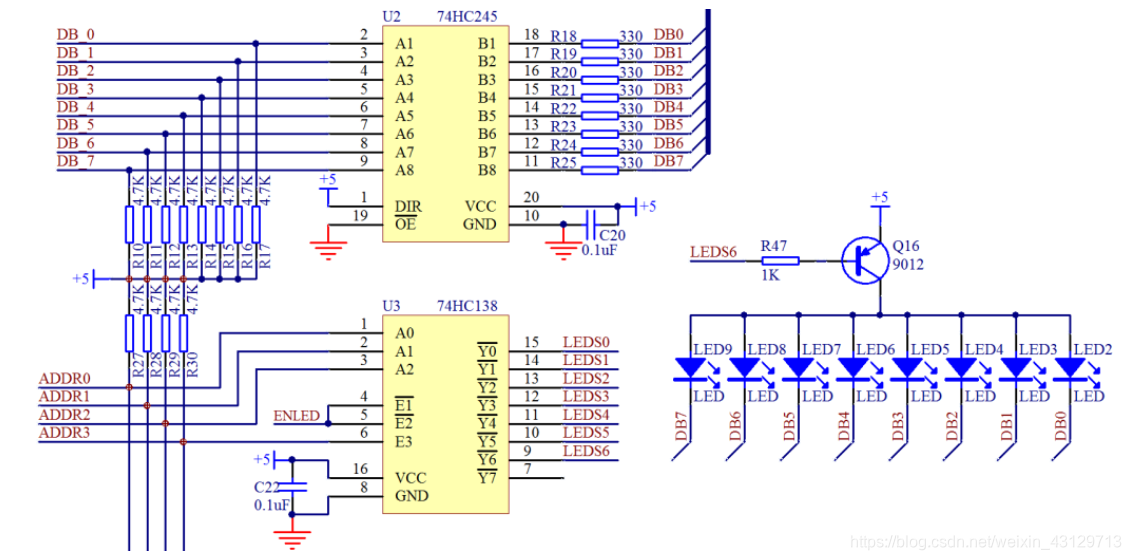

  8个LED小灯的总开关三极管Q16基极的控制端是LEDS6，也就是Y6输出一个低电平时，可以开通三极管Q16，这样5V电压就会加到LED上。

• 以下回答来自chatgpt:

  答案：

  根据参考资料中的74HC138三八译码器的真值表，当A2-A0对应的二进制值为001时，输出Y1为低电平，而A2-A0对应的二进制值为111时，输出Y7为低电平。因此，当将0832的CS2与74HC139的2Y2相连后，输出的A15-A12地址值是1110而不是1111，说明A2-A0的二进制值为011，对应输出的Y3为低电平，说明选错了输出引脚，应该将CS2与74HC139的2Y3相连。

  解决方案：将0832的CS2与74HC139的2Y3相连。

如果你已经解决了该问题, 非常希望你能够分享一下解决方案, 写成博客, 将相关链接放在评论区, 以帮助更多的人 ^-^
