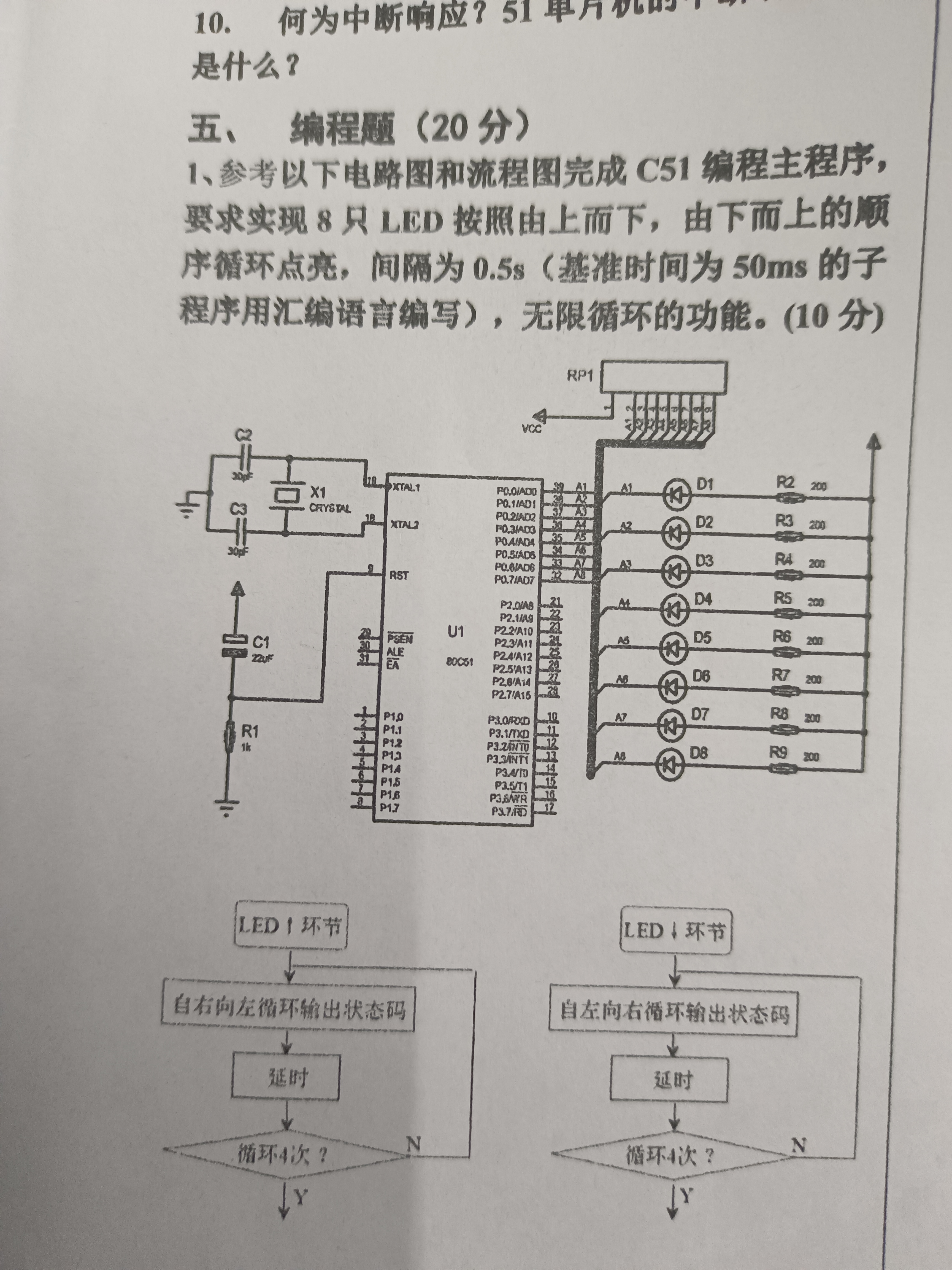

参考电路图和流程图完成c51编程主程序

Question

![img](https://img-mid.csdnimg.cn/release/static/image/mid/ask/131145264007192.jpg "#left"

Answer 1

【以下回答由 GPT 生成】

很高兴能帮助你完成主程序。根据你的问题描述和参考电路图，可以为你提供以下指导和代码示例：

1. 首先，我们需要将circuit diagram（电路图）转换为C51的代码。根据电路图的连接方式，我们需要知道每个元件的引脚连接。

2. 在C51编程中，我们需要考虑几个主要的方面：初始化引脚、配置中断、设置计时器等。

3. 根据参考电路图，你需要使用的元件包括LED灯、蜂鸣器、按钮和LCD显示屏。我们需要根据元件的类型和功能，设置相应的引脚和端口。

4. 初始化引脚：我们需要根据电路图中元件的引脚连接情况，设置引脚的输入或输出状态。例如，如果一个引脚连接了LED灯，我们需要将该引脚设置为输出模式。

示例代码如下：

#include <reg51.h>

// 定义LED灯的引脚
sbit LED = P1^0;

// 定义蜂鸣器的引脚
sbit Buzzer = P1^1;

// 定义按钮的引脚
sbit Button = P1^2;

// 初始化引脚
void initPins()
{
   // 将LED引脚设置为输出模式
   LED = 0;
   P1 = 0xFF;
   // 设置其他引脚的输入输出模式
}

// 主程序入口
void main()
{
   initPins();

   // 在这里编写主程序的逻辑

   while(1)
   {
      // 在这里进行循环操作
   }
}

你可以根据电路图和流程图中的要求，在main函数中编写逻辑来控制LED灯、蜂鸣器、按钮和LCD显示屏等元件的状态和功能。

需要注意的是，上述示例代码只提供了一个基本的框架，你需要根据你的具体需求进行修改和完善。

希望这些指导和示例代码能够对你有所帮助。如果你有任何进一步的问题，请随时提问。
