jtag连接不上fpga怎么办

Question

1.下载时Programmer会显示（Failed），并且无法“Auto Detect”,提示“unable to scan device chain，hardware is not connect”。

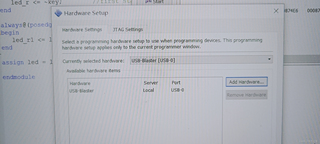

2.但设备管理器可以识别，且Hardware Setup 可以检测到

3.网上说有可能是芯片jtag引脚损坏，我们测量了各个引脚，并没有发生短路

Answer 1

引自强大而免费的微信小程序：皆我百晓生。

1. 确定JTAG连接问题的原因

1.1 芯片JTAG引脚检查
首先需要确认芯片JTAG引脚是否损坏，可以按照如下步骤进行检查:

1. 使用万用表测量FPGA芯片的JTAG引脚的连接状态。
2. 检查引脚之间是否存在短路或者断路情况。
3. 确保引脚的焊接或者连接状态良好。

1.2 JTAG链路检查
JTAG链路连接问题也可能导致连接失败，可以按照如下步骤进行检查:

1. 检查使用的JTAG下载线是否正常工作，包括线路是否连接正确、线缆是否损坏等。
2. 确保FPGA芯片的JTAG引脚与下载线的接口连接正确。

1.3 软件配置检查
如果硬件连接正常，但是软件无法识别FPGA芯片，可能是由于软件配置有问题。可以按照如下步骤进行检查:

1. 检查使用的下载工具和软件是否正确配置。
2. 确保下载工具的驱动程序已经正确安装。

2. 芯片JTAG引脚损坏的处理

如果上述检查步骤没有发现问题，但是仍然无法连接FPGA芯片，那么可能是芯片的JTAG引脚损坏导致的。解决方案可以有以下几种:

2.1 针对芯片JTAG引脚损坏的替代方案
一些FPGA芯片提供了多个JTAG引脚，可以尝试使用其他可用的JTAG引脚来连接芯片。

2.2 使用其他下载方法
如果JTAG连接仍然失败，可以尝试使用其他下载方法进行烧录，比如使用SPI Flash等。

2.3 咨询厂家或技术支持
如果以上方法还不能解决问题，建议咨询FPGA芯片厂家或技术支持，寻求他们的帮助和指导。

请注意，在处理芯片JTAG引脚损坏问题时，需要谨慎操作，避免对芯片和相关电路造成更多的损坏。
