单片机音乐盒无法播放，lcd1602显示异常

Question

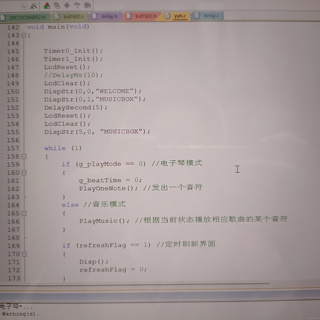

利用keil5编写实现基于51单片机的音乐盒电子琴，lcd1602的显示不完整，但字符未超，蜂鸣器也不响，但编译无报错。

Answer 1

【相关推荐】

• 这篇博客: 基于51单片机的LCD1602实现分秒计时总结中的 基于51单片机的LCD1602实现分秒计时总结 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:


  • 完成要求
    1、实现分秒计时。
    2、按键控制分秒的调整（两个按键分别控制分秒增加）。
    3、实现整分报时功能（蜂鸣器响）。
    4、PCB板的绘制及焊接

  • 设计思路及实现原理
    1、首先实现分秒计时功能。为实现分秒计时功能，需要使用到单片机中的计时器功能，通过计时器来完成秒增加的运算，进而对分进行运算。
    2、其次在实现分秒自动计时的基础上添加按键分别对分秒进行控制。此步骤需要使用到按键检测，及按键消抖。因为在程序中使用两个返回值，所以按键对这两个返回值进行操作，在调秒过程中，需要使两返回值一致，否则分秒进位发生不一致。

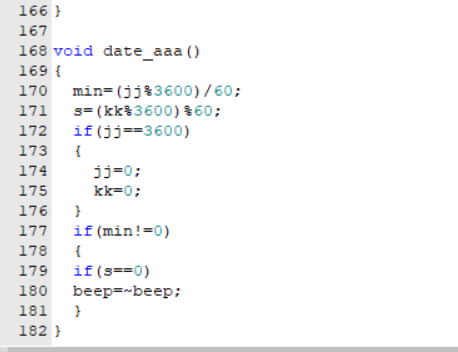

    3、最后在完成整分报时功能。此步骤需要对分秒的值进行判断，因为整分时，秒位为0，分位进1，而在初始时刻（即00：00）不能报时，所以在分位不为0，秒位为0是蜂鸣器响。

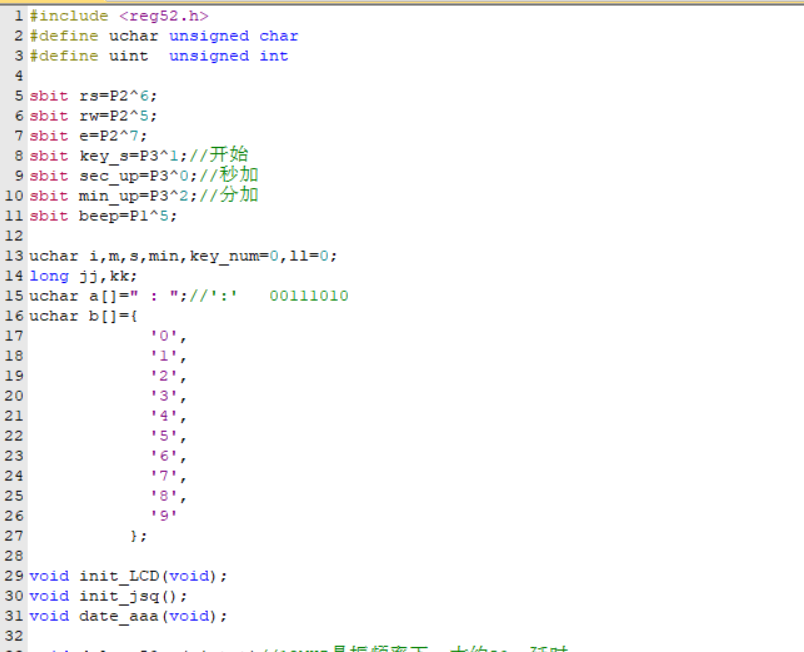

  • 程序







  • AD完成原理图及PCB制图

  1、了解51最小系统所需元器件（晶振、复位、电源）。
  2、对使用到的元器件建库封装。
  3、新建工程，创建原理图，合理摆放元器件，完成元器件的连接，尽量减少导线的交叉，不要短接，不要漏接。好的原理图在PCB制图中帮助很多，走线问题上会少很多麻烦。可以在原理图上将所有引脚都连起来选择合适的走线。
  4、创建PCB，如果在原理图完成很好，PCB元件的摆放可按照原理图摆放。最麻烦的也许就是连线，也许系统可给你推荐的引脚，不过这些引脚不一定是最好的选择，某些时候也会让你的路被封死。这时候你可以选择同样效果的引脚，换条路也是不错的选择。
  5、根据实际合理选择封装，更改焊盘大小，走线粗细

  • 完成过程中所遇到的问题

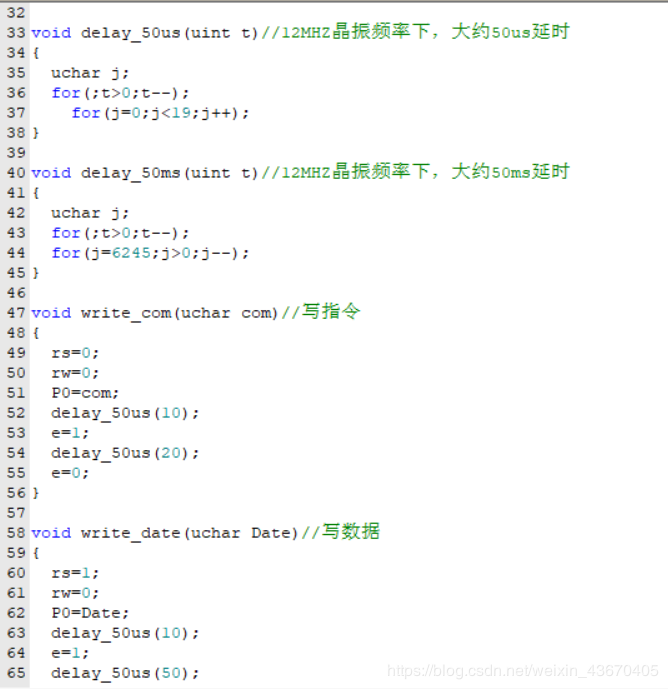

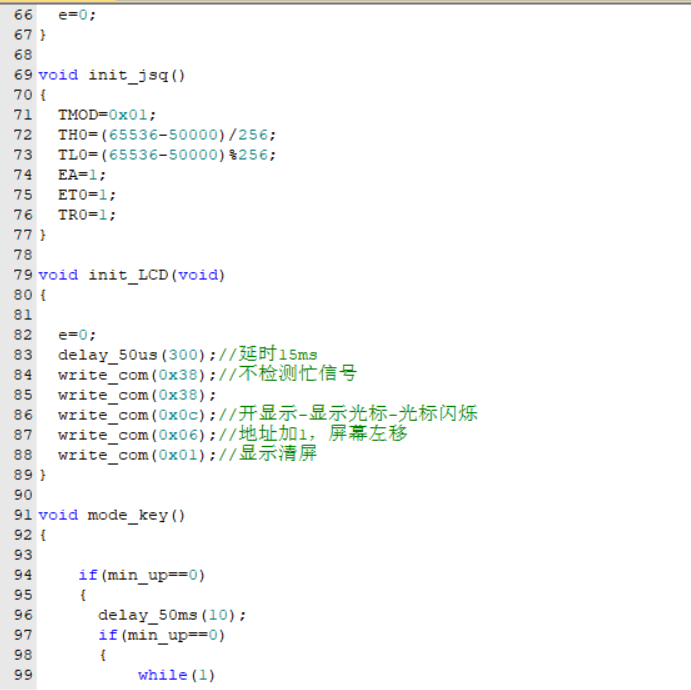

  1、LCD1602的复位很重要，刚开始时LCD可以亮，但是亮的不正常（手动滑稽），第一行5x7点阵全亮，第二行不显示，这就是复位出现了问题，在后来调整使en=0之后才解决。如果LCD可以亮但是不显示可以调整偏压，也就是调整滑动变阻器。

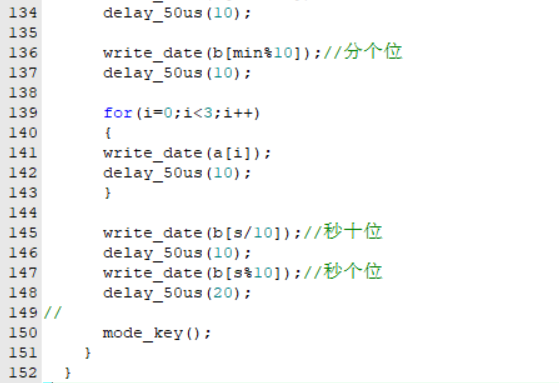

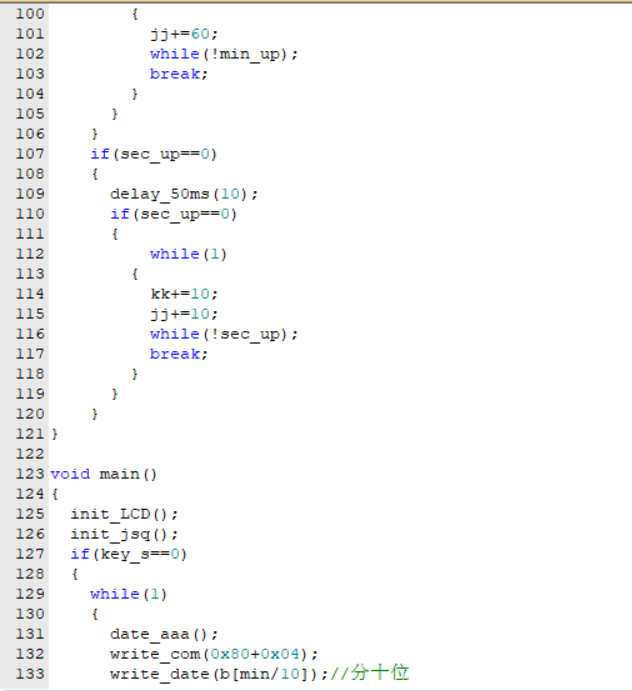

  2、在考虑如何做出分位和秒位也耗费了我很长时间，起初使用数组但是无法实现自动增加功能，一直停留在00：00，后来参考大神的代码才做出分位和秒位。在使用按键控制分秒增加过程，因为起初我只设置了一个返回值，此处我的逻辑也出现问题，我认为返回值由计时器控制，若使用外部中断改变返回值，回到断点时之前的操作是无效的。后来设置两个返回值，分别控制分和秒，并且抛弃使用外部中断，直接使用按键检测，按一下按键则分秒增加。然而两个返回值同样有两个返回值的麻烦，在使用按键调整秒的时候，控制秒的返回值kk增加，而控制分的jj不增加，导致后来运行时（例如16：54）本应变为17：00却变成了16：00，过一段时间之后（秒位并没有走过60s）变成了17：xx（xx自行想象）。所以秒调整时要保持jj、kk数值同步。这也完成了若kk每增加60，可完成分位进1。
  3、在PCB制图之前一定画好原理图，画好原理图，画好原理图。尽可能完成所有连线，减少交叉。
