ZCU104-HDMI输入输出官方例程调试

Question

开发平台：

Vivado2021.2
Vivao Vitis2021.2
Boards-ZCU104

工程描述：

1 首先创建一个前置工程后Create Block Diagram，添加HDMI1.4/2.0 Receive Subsystem（默认PassThrough），然后右键Open IP Example，等待自动创建新工程（HDMI-RX-TX）
2 打开新工程后生比特流，后导出硬件xsa，指定Vitis目录后进入Vitis

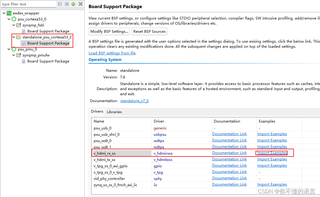

3 指定平台xsa后，添加官方例程：standalone_psu_cortexa53_0 --> Board Support Package --> v_hdmi_rx_ss --> Import Examples --> PassThroughA53_1，生成工程然后烧录

问题描述：

笔记本作为Source Device连接ZCU104-HDMI_RX，然后HDMI_TX连接另一台显示屏，第三台主机通过串口运行程序，本应该显示笔记本投屏的显示屏却显示了彩条，而且显示没有检测到源2设备，请问这个是什么原因

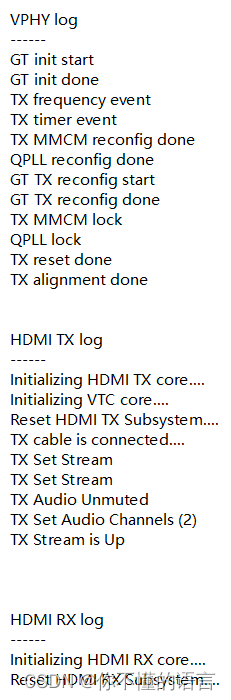

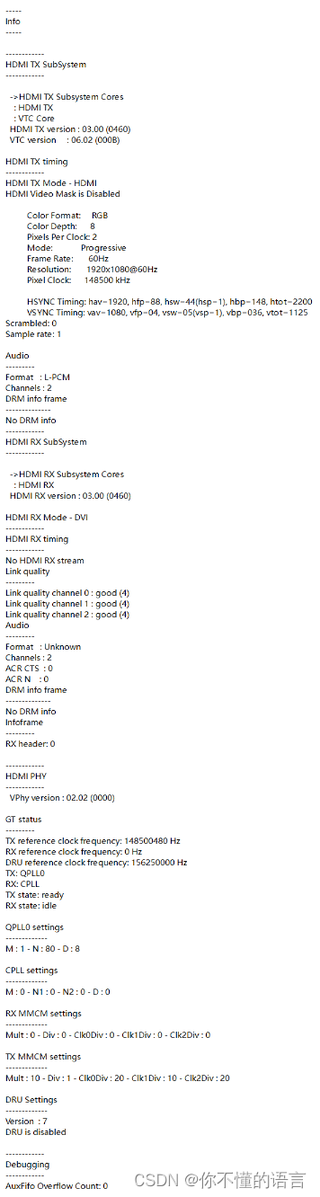

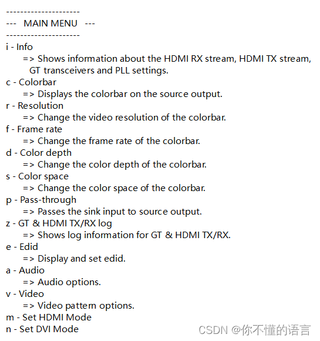

图片说明：

Answer 1

(1) ZCU104 Evaluation Board - Xilinx. https://www.xilinx.com/support/documents/boards_and_kits/zcu104/ug1267-zcu104-eval-bd.pdf.
(2) Zynq UltraScale+ MPSoC ZCU104 评估套件 - Xilinx. https://china.xilinx.com/products/boards-and-kits/zcu104.html.
(3) zcu104 hdmi 例子的课程介绍_mpsoc zcu104 上做hdmi 显示实验-CSDN在线视频培训. https://edu.csdn.net/learn/31934/486303.
(4) mpsoc zcu104 上做hdmi 显示实验-zcu104 hdmi 上实现官方的hdmi例子视频_在线视频教程-CSDN程序员研修院. https://edu.csdn.net/course/detail/31934/486304.
