Echarts clipPath配置项怎么使用 文档中怎么没有

Question

Echarts 这个 custom 自定义配置项中 clipPath 配置项怎么使用 为什么文档中找不到一点相关信息

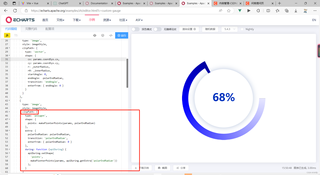

在这个官网示例中https://echarts.apache.org/examples/zh/editor.html?c=custom-gauge
我找到了这个配置项 但是官网中的文档却无其使用方法的解释或相关文档

这是官网代码

import * as echarts from 'echarts';

var ROOT_PATH = 'https://echarts.apache.org/examples';

var chartDom = document.getElementById('main');
var myChart = echarts.init(chartDom);
var option;

var _panelImageURL = ROOT_PATH + '/data/asset/img/custom-gauge-panel.png';
var _animationDuration = 1000;
var _animationDurationUpdate = 1000;
var _animationEasingUpdate = 'quarticInOut';
var _valOnRadianMax = 200;
var _outerRadius = 200;
var _innerRadius = 170;
var _pointerInnerRadius = 40;
var _insidePanelRadius = 140;
var _currentDataIndex = 0;
function renderItem(params, api) {
  var valOnRadian = api.value(1);
  var coords = api.coord([api.value(0), valOnRadian]);
  var polarEndRadian = coords[3];
  var imageStyle = {
    image: _panelImageURL,
    x: params.coordSys.cx - _outerRadius,
    y: params.coordSys.cy - _outerRadius,
    width: _outerRadius * 2,
    height: _outerRadius * 2
  };
  return {
    type: 'group',
    children: [
      {
        type: 'image',
        style: imageStyle,
        clipPath: {
          type: 'sector',
          shape: {
            cx: params.coordSys.cx,
            cy: params.coordSys.cy,
            r: _outerRadius,
            r0: _innerRadius,
            startAngle: 0,
            endAngle: -polarEndRadian,
            transition: 'endAngle',
            enterFrom: { endAngle: 0 }
          }
        }
      },
      {
        type: 'image',
        style: imageStyle,
        clipPath: {
          type: 'polygon',
          shape: {
            points: makePionterPoints(params, polarEndRadian)
          },
          extra: {
            polarEndRadian: polarEndRadian,
            transition: 'polarEndRadian',
            enterFrom: { polarEndRadian: 0 }
          },
          during: function (apiDuring) {
            apiDuring.setShape(
              'points',
              makePionterPoints(params, apiDuring.getExtra('polarEndRadian'))
            );
          }
        }
      },
      {
        type: 'circle',
        shape: {
          cx: params.coordSys.cx,
          cy: params.coordSys.cy,
          r: _insidePanelRadius
        },
        style: {
          fill: '#fff',
          shadowBlur: 25,
          shadowOffsetX: 0,
          shadowOffsetY: 0,
          shadowColor: 'rgba(76,107,167,0.4)'
        }
      },
      {
        type: 'text',
        extra: {
          valOnRadian: valOnRadian,
          transition: 'valOnRadian',
          enterFrom: { valOnRadian: 0 }
        },
        style: {
          text: makeText(valOnRadian),
          fontSize: 50,
          fontWeight: 700,
          x: params.coordSys.cx,
          y: params.coordSys.cy,
          fill: 'rgb(0,50,190)',
          align: 'center',
          verticalAlign: 'middle',
          enterFrom: { opacity: 0 }
        },
        during: function (apiDuring) {
          apiDuring.setStyle(
            'text',
            makeText(apiDuring.getExtra('valOnRadian'))
          );
        }
      }
    ]
  };
}
function convertToPolarPoint(renderItemParams, radius, radian) {
  return [
    Math.cos(radian) * radius + renderItemParams.coordSys.cx,
    -Math.sin(radian) * radius + renderItemParams.coordSys.cy
  ];
}
function makePionterPoints(renderItemParams, polarEndRadian) {
  return [
    convertToPolarPoint(renderItemParams, _outerRadius, polarEndRadian),
    convertToPolarPoint(
      renderItemParams,
      _outerRadius,
      polarEndRadian + Math.PI * 0.03
    ),
    convertToPolarPoint(renderItemParams, _pointerInnerRadius, polarEndRadian)
  ];
}
function makeText(valOnRadian) {
  // Validate additive animation calc.
  if (valOnRadian < -10) {
    alert('illegal during val: ' + valOnRadian);
  }
  return ((valOnRadian / _valOnRadianMax) * 100).toFixed(0) + '%';
}
option = {
  animationEasing: _animationEasingUpdate,
  animationDuration: _animationDuration,
  animationDurationUpdate: _animationDurationUpdate,
  animationEasingUpdate: _animationEasingUpdate,
  dataset: {
    source: [[1, 156]]
  },
  tooltip: {},
  angleAxis: {
    type: 'value',
    startAngle: 0,
    show: false,
    min: 0,
    max: _valOnRadianMax
  },
  radiusAxis: {
    type: 'value',
    show: false
  },
  polar: {},
  series: [
    {
      type: 'custom',
      coordinateSystem: 'polar',
      renderItem: renderItem
    }
  ]
};
setInterval(function () {
  var nextSource = [[1, Math.round(Math.random() * _valOnRadianMax)]];
  myChart.setOption({
    dataset: {
      source: nextSource
    }
  });
}, 3000);

option && myChart.setOption(option);

Answer 1

以下回答参考自GPT-4:由博主GISer Liu编写：

在 ECharts 中，clipPath 是一个非常有用的配置项，它可以用来裁剪或遮罩某些图形元素。在你提供的代码中，clipPath 被用来创建图像的视觉效果，通过将图像裁剪成特定的形状（扇形和多边形），这些形状是基于某些条件或值来确定的⁴。

clipPath 的使用方法如下：

clipPath: {
  type: 'sector', // 裁剪形状的类型，可以是 'circle', 'sector', 'ring', 'polygon', 'path' 等
  shape: { // 定义裁剪形状的具体参数
    cx: params.coordSys.cx, // 圆心的 x 坐标
    cy: params.coordSys.cy, // 圆心的 y 坐标
    r: _outerRadius, // 外半径
    r0: _innerRadius, // 内半径
    startAngle: 0, // 起始角度
    endAngle: -polarEndRadian, // 结束角度
  }
}

在这个例子中，clipPath 创建了一个扇形区域，该区域的中心位于坐标系的中心 (cx, cy)，外半径为 _outerRadius，内半径为 _innerRadius，起始角度为 0，结束角度为 -polarEndRadian⁴。

然而，你可能在 ECharts 的官方文档中找不到 clipPath 的相关信息，这是因为 clipPath 是 ECharts 的 custom 系列中的一个特性，它允许开发者自定义图形元素的绘制³⁴。这种灵活性使得 ECharts 能够创建各种复杂的可视化效果，但同时也意味着需要更深入的理解和更多的实践来掌握其使用方法。希望这个解释能对你有所帮助！

Source: Conversation with Bing, 2024/1/17
(1) Echarts的自定义系列 - 小渝人儿 - SegmentFault 思否. https://segmentfault.com/a/1190000019751887.
(2) Echarts案例网站合集 - 知乎 - 知乎专栏. https://zhuanlan.zhihu.com/p/649563421.
(3) undefined. https://echarts.apache.org/examples/zh/editor.html?c=custom-gauge.
(4) undefined. https://echarts.apache.org/examples.
(5) Echarts clipPath配置项怎么使用 文档中怎么没有 - CSDN问答. https://ask.csdn.net/questions/8057808.
(6) 在项目中引入 ECharts - 入门篇 - 使用手册 - Apache ECharts. https://echarts.apache.org/handbook/zh/basics/import/.
(7) undefined. https://cdn.staticfile.org/echarts/4.3.0/echarts.min.js.
(8) undefined. https://gallery.echartsjs.com.

如果该回答解决了您的问题，请采纳！如果没有，请详述问题所在！
