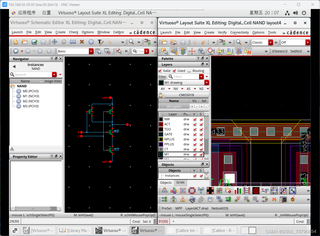

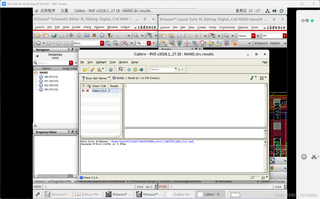

有人知道cadence virtuoso版图DRC中的N阱宽度咋修改啊?

有人知道cadence virtuoso版图DRC中的N阱宽度咋修改啊?



  • 写回答

1条回答 默认 最新

  • 专家-赤兔[在线] 优质创作者: 编程框架技术领域 2024-02-03 00:00
    关注

    引自免费微信小程序:皆我百晓生

    在Cadence Virtuoso环境中,修改版图设计中的N阱宽度通常涉及对版图编辑操作,而不是通过直接设置某个参数。以下是调整N阱宽度的一般步骤:

    1. 打开Layout Editor: 首先确保你已打开包含N阱结构的GDSII或OASIS文件,并使用Cadence Virtuoso Layout Editor进行编辑。

    2. 定位和选择N阱区域:

      • 使用布局编辑器的选取工具(如挑选(Pick)框选(Window)工具)来选定需要修改的N阱部分。
      • 通过查看层叠(Stackup)并切换到对应的阱层(例如NMOS N-well层),可以清晰地看到N阱结构。
    3. 修改阱宽度:

      • 调整选定区域的尺寸以改变阱宽度。可以通过以下方式实现:
        • 使用尺寸(Dimension)工具定义新的宽度值。
        • 或者,在图形编辑模式下,直接拖拽阱边界的端点来手动调整宽度。
    4. 验证DRC检查: 在完成修改后,执行Design Rule Check (DRC) 来确保新的阱宽度符合工艺设计规则要求。这通常通过运行DRC工具实现,命令可能类似:

      drc run


      或指定特定的DRC规则集进行检查。

    5. 同步设计更改到Schematic: 如果N阱宽度的改变影响到了器件模型参数,记得同步这些更改到相应的原理图(Schematic)中,确保电气特性一致。

    请注意,上述过程描述的是通用流程,实际操作时需遵循具体的CAD环境设置和你的设计规范。由于无法提供具体图像模拟和实时代码演示,建议参考Cadence Virtuoso Layout Suite官方文档或在线教程进行学习和实践。同时,对于FPGA开发而言,一般不需要直接修改底层MOS晶体管级别的阱宽度,因为这是由FPGA供应商提供的固定工艺决定的。
