Question

蓝桥杯嵌入式STM32G431

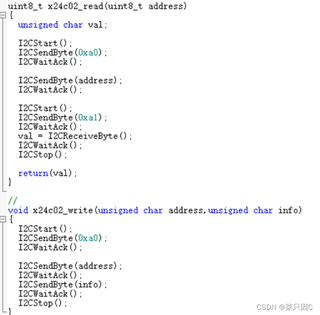

EEPROM读写

最后读取的都是255，哪里出了问题呀
CubeMX把PA6,PA7引脚设成GPIO_Output

Answer 1

引自免费微信小程序：皆我百晓生

在蓝桥杯竞赛中使用STM32G431进行EEPROM读写操作时，如果最后读取的总是255，可能涉及以下多个方面的问题：

1. 硬件连接与配置

• 检查EEPROM芯片是否正确连接到STM32G431的I2C接口。确保SCL和SDA线对应正确的GPIO引脚，并且不要将它们错误地配置为输出（如PA6, PA7）。
• 在CubeMX中，请确认已正确配置了PA6和PA7为I2C的SCL和SDA信号，并非GPIO_Output。

2. CubeMX配置

• **初始化代码生成：**请确保在CubeMX中生成的初始化代码包含了对I2C外设的正确配置，包括速度、地址模式等。
• **引脚复用功能：**检查所选引脚是否已设置为对应I2C外设的功能。

3. 软件实现

• **EEPROM读写函数：**以下是示例的EEPROM读写函数（假设I2C外设已经正确初始化并配置好）：

#include "stm32g4xx_hal.h"

#define EEPROM_ADDR 0xA0 // EEPROM的I2C地址

HAL_StatusTypeDef EEPROM_WriteByte(uint16_t mem_addr, uint8_t data) {
    uint8_t write_data[2] = { (mem_addr >> 8) & 0xFF, mem_addr & 0xFF };
    HAL_I2C_Master_Transmit(&hi2c1, EEPROM_ADDR << 1, write_data, 2, HAL_MAX_DELAY);
    HAL_I2C_Master_Transmit(&hi2c1, EEPROM_ADDR << 1 | 1, &data, 1, HAL_MAX_DELAY);
    return HAL_OK;
}

HAL_StatusTypeDef EEPROM_ReadByte(uint16_t mem_addr, uint8_t *pdata) {
    uint8_t write_data[2] = { (mem_addr >> 8) & 0xFF, mem_addr & 0xFF };
    HAL_I2C_Master_Transmit(&hi2c1, EEPROM_ADDR << 1, write_data, 2, HAL_MAX_DELAY);
    HAL_StatusTypeDef status = HAL_I2C_Master_Receive(&hi2c1, EEPROM_ADDR << 1 | 1, pdata, 1, HAL_MAX_DELAY);
    if(status == HAL_OK)
        return HAL_OK;
    else
        return HAL_ERROR;
}

• **调用验证：**确保你在主程序中正确调用了上述函数，并且传递给函数的地址和数据是预期的值。

4. 错误排查

• **通信问题：**检查I2C总线上的上拉电阻是否合适，以及EEPROM的工作电压是否正常。
• **EEPROM内部状态：**有些EEPROM在初始状态下所有位可能默认为1，因此读出255可能是其内部默认状态，需要先写入一个有效的数据再尝试读取。

如果你提供更具体的硬件连接情况及代码片段，我可以进一步针对性地帮助你解决问题。
