蜂鸣器不响，是什么原因呢？

Question

仿真后，蜂鸣器不响，是什么原因呢？是阻值还是什么？

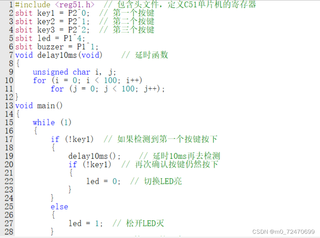

代码如下：

仿真图如下：

Answer 1

以下内容由CHATGPT及阿里嘎多学长共同生成、有用望采纳：

从你提供的信息来看，你的电路图中使用了一个PNP型晶体管BC557来驱动有源蜂鸣器。以下是可能导致仿真蜂鸣器不响的一些常见原因：

1. 代码问题：

   • 检查你的代码是否正确地设置了P1.0口为低电平以驱动PNP三极管。在你给出的代码片段中，P1_0 = 0; 应该会使P1.0输出低电平，但这取决于你的初始化设置和其他代码段。

2. 电路配置：

   • PNP三极管需要基极被拉低以导通。如果P1.0没有真正输出低电平，三极管可能不会导通，导致蜂鸣器不响。确保P1.0口在代码中被正确配置为输出模式。
   • 三极管的集电极C与蜂鸣器连接，发射极E应该接地。如果C-E路径有阻断，三极管无法导通。

3. Proteus仿真设置：

   • 有时在Proteus中，即使电路正确，蜂鸣器仍可能不响。检查蜂鸣器的属性设置，确保它不是设置在脉冲模式或者静音模式。双击蜂鸣器图标，确认其工作模式是“DC”（直流）。

4. 模拟电路错误：

   • 在你的电路图中，三极管的基极B没有直接连接到P1.0，而是通过一个电阻R1连接。这个电阻的值很重要，通常需要足够小以确保有足够的基极电流来开启三极管。一个常见的值是几百欧姆到1千欧姆。如果R1过大，三极管可能不足以导通。

5. 仿真器延迟：

   • Proteus仿真是实时的，有时候在程序开始运行的瞬间，由于仿真时间步进，蜂鸣器可能不会立即响应。稍微延时一下再控制P1.0可能会有所帮助。

6. 元件选择：

   • 确保选用的蜂鸣器模型在Proteus库中是正确的，并且兼容你的驱动电路。

检查上述方面，通常可以找出问题所在。如果问题仍然存在，你可能需要提供更多的代码细节或仿真设置信息来进一步诊断。
