vivado仿真时波形图出现红线

Question

加法计数器代码module project_11r(clk,Q) ;
input clk ;
output[3 :0] Q ;
reg[3 :0] Q ;
always @(posedge clk)
begin Q<=Q+1 ;
end endmodule
激励文件module project11sim;
reg clk;
wire [3:0] Q;
initial begin
clk = 0;
end
always #5 begin
clk = ~clk;
end
project_11r uut(
.clk(clk),.Q(Q)
);
endmodule

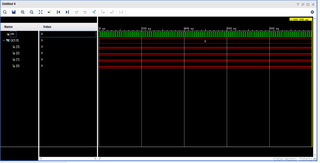

但是波形图出现红线

Answer 1

你没有将Q信号初始化，导致其初始值为x，x在累加过程中保持为x，因此结果全是x。
一种解决方法是在initial结构中加入初始化Q的代码，如

initial begin
  clk = 0;
  Q = 0;
end

对于可综合设计，应该使用异步复位在时序always结构中将Q清零，如

always @(posedge clk, negedge rst_n) begin
  if(!rst_n)
    Q <= 0;
  else
    Q<= Q + 1;
end

如还有不懂可以追问，如问题解决请采纳。
