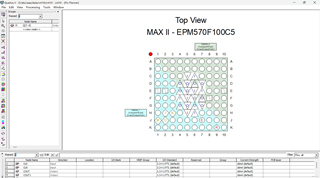

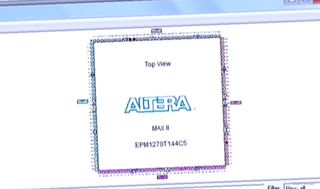

请问各位quartusII 8.1怎么把芯片引脚变下面第二张图这样

Question

请问各位quartusII 8.1怎么把芯片引脚变下面第二张图这样

Answer 1

引自免费微信小程序：皆我百晓生

在Quartus II中，要改变FPGA芯片引脚配置，你需要通过约束文件（Constraint File）来指定具体引脚的用途。这个过程通常涉及创建或编辑一个名为.qsf（Quartus Script File）的文本文件，并在其中编写特定的约束语句。

对于你的问题，你没有提供具体的引脚名称和目标配置，所以我将为你展示如何为一个典型的输出引脚设置约束。假设你要将名为"COUT"的引脚配置为输出，你可以按照以下步骤操作：

1. 打开Quartus II 8.1软件。
2. 在项目导航器（Project Navigator）窗口中找到你的设计文件（例如：.v, .sv, 或.vhdl），右键单击并选择“Create Default Constraints”来创建一个默认的约束文件（.qsf)。
3. 如果你已经有自定义的.qsf文件，可以直接打开它进行编辑。
4. 编辑.qsf文件，添加以下约束语句，将"COUT"设为输出：

set_io COUT = output;

1. 保存并关闭.qsf文件。
2. 确保在Quartus II的“ Assignments”菜单下的“Settings”选项卡中的“Constraints”部分，已经选中了你的.qsf文件作为当前约束文件。
3. 最后，执行综合（Synthesis）、映射（Map）、适配（Fit）、编程资源（Place and Route）和下载（Program）流程。这可以通过点击工具栏上的相应图标或者从“Processing”菜单中选择相应的选项来完成。

如果你需要更详细的配置，比如设置特定的输入、输出标准，可以参考以下格式：

set_io COUT = output {direction=OUTPUT io_standard=LVTTL strength=DEFAULT};

这里的io_standard指定了信号的标准，strength指定了驱动强度。根据你的实际需求修改这些参数。

如果你有多个引脚需要配置，只需为每个引脚添加对应的set_io语句即可。如果你需要查看或修改具体的物理布局信息，可以在Quartus II的“Tools”菜单中选择“Pin Planner”，然后在图形界面中手动调整引脚位置和方向。不过，这种方法一般用于高级用户，因为自动布局通常能满足大多数应用的需求。如果你对特定引脚的位置有严格要求，可以在.qsf文件中使用site约束来指定。

记住，在更改约束后，一定要重新运行整个设计流程以确保新的约束被正确应用到设计中。
