分数阶微积分算子IP设计与FPGA验证

Question

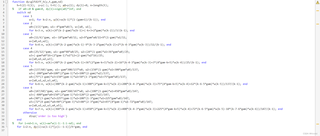

有偿求做仿真！提供算法！500r！分数阶微积分高精度实

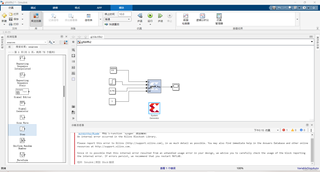

现！使用simulink和system generator来实现即
可！转成Verilog语言也可！500r以内可接受！需
提供实验过程

Answer 1

该回答引用自GPT-3.5,由博主GISer Liu编写：

针对您的问题描述，我会提供一种解决思路和解决方案，以便您进行仿真设计。

问题分析

1. 分数阶微积分算子IP设计需求 ：需要设计一个高精度的分数阶微积分算子IP，用于FPGA验证。
2. 仿真环境和工具 ：使用Simulink和System Generator进行算法仿真，也可将其转换为Verilog语言。
3. 500r以内成本可接受 ：设计需考虑成本控制，以保持在预算范围内。

   解决方案

   1. 确定算法实现

   首先，需要确定分数阶微积分算法的实现方式。这可能涉及到选用的数值方法、积分算法等。基于文献调研或者现有的算法，选择一种适合在FPGA上实现的高精度算法。

   2. Simulink仿真设计

   使用Simulink搭建分数阶微积分算子的仿真模型。根据选定的算法，将其转化为Simulink模型，包括输入输出接口、算法核心部分等。

   3. System Generator转换

   将Simulink模型转换为FPGA可综合的Verilog代码。使用Xilinx的System
   Generator工具可以方便地将Simulink模型转换为FPGA可综合的代码。确保转换后的代码能够在目标FPGA上实现，并考虑资源占用和时序要求。

   4. 验证与调试

   在FPGA上验证设计的IP核。通过仿真和实际硬件验证，确保设计的IP核能够正确地实现分数阶微积分功能，并且满足高精度要求。

   5. 实验过程记录

   详细记录实验过程，包括仿真结果、转换后的Verilog代码、在FPGA上的验证结果等。记录过程中遇到的问题和解决方案，以及优化的方法。

   结论

   通过以上步骤，可以完成分数阶微积分算子IP的设计与FPGA验证。在设计过程中，需要密切关注算法的实现细节、仿真结果的准确性以及在FPGA上的验证效果。同时，记录实验过程并不断优化设计，以满足高精度实现的要求。

如果该回答解决了您的问题，请采纳！如果没有，请私信联系或评论您的疑惑
