51单片机蜂鸣器问管脚

Question

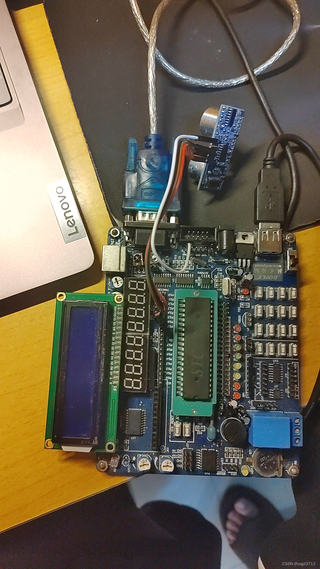

这种51单片机蜂鸣器管脚多少？这种单片机太老了，去b站和各个地方查资料都查不到。有没有人能看看管脚？

Answer 1

引自免费微信小程序：皆我百晓生

在51系列单片机中，蜂鸣器通常通过输出特定频率的脉冲信号来控制其发声。要连接蜂鸣器，你需要将单片机的一个GPIO（通用输入/输出）引脚与蜂鸣器的一端相连。这个GPIO引脚可以是P0~P3中的任何一个，具体取决于你的电路设计以及单片机的具体型号。

连接方法如下：

1. 将蜂鸣器的一个触点连接到单片机的某个GPIO引脚上，例如P1.0。
2. 蜂鸣器的另一个触点接地（GND）。
3. 为了保护单片机的引脚，你可能还需要在单片机的GPIO引脚和蜂鸣器之间串联一个小阻值的电阻，比如10kΩ。

接下来，你可以编写一段简单的C语言代码来控制51单片机的GPIO，从而让蜂鸣器发出声音。这里有一个基础的例子，使用的是Keil C编译器和标准的头文件reg52.h，它包含了对51系列单片机寄存器的定义。

#include <reg52.h> // 包含51单片机寄存器定义

// 定义GPIO口为输出模式
sbit Beeper = P1^0;

void main(void)
{
    while(1)
    {
        // 打开蜂鸣器（设置GPIO为高电平）
        Beeper = 1;

        // 延时一段时间，蜂鸣器发声
        for(uint8_t i = 0; i < 5000; i++)
        {
            __delay_ms(1); // 这里只是一个简化的延时函数，实际应用中可能需要更精确的延时
        }

        // 关闭蜂鸣器（设置GPIO为低电平）
        Beeper = 0;

        // 再次延时一段时间，蜂鸣器停止发声
        for(uint8_t i = 0; i < 5000; i++)
        {
            __delay_ms(1);
        }
    }
}

这段代码会让蜂鸣器每隔一秒钟响一声。注意，这只是一个基本示例，实际应用中你可能需要根据蜂鸣器的驱动要求调整延时时间和GPIO状态切换的时间。

至于你提供的图片信息，看起来像是内存地址或者其他无关的内容，并没有提供关于51单片机蜂鸣器连接的有用信息。如果你有具体的电路板布局或者需要进一步的帮助，请提供更多信息。
