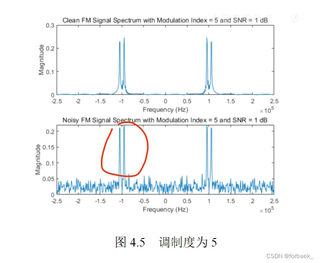

当snr为1时，调制度对FM影响的频谱图

Question

上下两个图有什么区别呀？重点是为什么有两根线啊，这两根线是什么意思？急！

Answer 1

引自免费微信小程序：皆我百晓生

在您提供的信息中，看起来有两个图形描述了不同条件下调频（FM）信号的频谱。这两个图形展示了清洁的FM信号和噪声中的FM信号，它们都具有相同的调制度（Modulation Index）为5，但信噪比（SNR）均为1 dB。

首先，让我们解释一下这些术语：

• 调制度 (Modulation Index)：这是衡量调频信号中载波频率变化与调制信号幅度之间关系的一个参数。
• 信噪比 (SNR)：表示信号功率与噪声功率之比，用来量化信号质量，1 dB在这个例子中表示信号质量较差。

图1显示的是一个清洁的FM信号频谱。在这种情况下，没有外部噪声干扰，因此信号清晰地呈现出中心频率及其两侧的边带。在调频中，信号的频谱由主载波和一对镜像边带组成，这些边带反映了调制信号的频率成分。调制度越高，边带的宽度越大，因为载波频率的变化范围更大。

图2则描绘了一个在噪声环境中的FM信号频谱。由于存在噪声，原本干净的频谱被噪声覆盖，导致信号变得更难以识别。这表现为频谱中的额外波动和分散的能量。尽管中心频率和边带依然可以辨认，但它们不再像图1那样清晰可见。

至于为何会有两根线，实际上这里不是两条独立的线，而是一个频谱密度曲线。这条曲线代表了信号在不同频率上的能量分布。在无噪声的情况下（图1），曲线通常是对称的，而在有噪声的情况下（图2），曲线会变得更为粗糙且不对称，因为噪声引入了随机性。

要绘制这样的频谱图，我们可以使用Python语言中的matplotlib和numpy库。下面是一个简单的示例代码，用于生成一个清洁的FM信号频谱，并添加一些噪声：

import numpy as np
import matplotlib.pyplot as plt

# 定义参数
mod_index = 5
carrier_freq = 1e5  # 1 kHz
sample_rate = 1e6  # 1 MHz
t = np.arange(0, 1, 1 / sample_rate)  # 时间轴
modulating_signal = np.sin(carrier_freq * t)
fm_signal = modulating_signal * np.cos(carrier_freq * 2 * np.pi * mod_index * modulating_signal)

# 添加噪声
noise_power = 0.01  # 噪声功率相对于信号功率的比例
noisy_fm_signal = fm_signal + noise_power * np.random.normal(size=len(fm_signal))

# 计算并绘制频谱
frequencies, spectrum = plt.psd(noisy_fm_signal, NFFT=1024, Fs=sample_rate, window='hann')
plt.plot(frequencies, spectrum)
plt.xlabel('Frequency (Hz)')
plt.ylabel('Power/Frequency (dB/Hz)')
plt.title('Noisy FM Signal Spectrum with Modulation Index = 5 and SNR = 1 dB')
plt.xscale('log')
plt.grid(True)
plt.show()

这段代码将生成一个类似于图2的噪声FM信号频谱。请注意，实际结果可能因噪声随机性而略有不同。为了得到图1的清洁频谱，只需移除noisy_fm_signal行并直接使用fm_signal进行频谱计算。
