关于半波倍压带载能力问题

Question

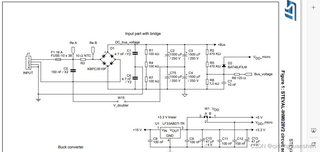

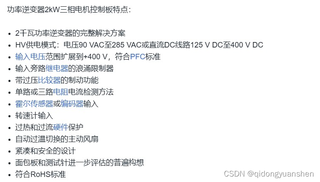

关于半波倍压带载能力问题，最近做个项目，在网上看到一个方案，如图，中间的V_doubler应该是选择倍压或者不倍压，接市电220VAC不倍压输出310VDC，115VAC选择倍压也可以输出310VDC，但是这种倍压电路能带得动2kw的电机？不是都说半波倍压带载能力很差吗，能行？

Answer 1

引自免费微信小程序：皆我百晓生

在您提供的电路中，设计了一个半波整流并联二极管倍压电路（V_doubler）用于电源电压的转换。然而，对于驱动2kW的三相电机而言，这个电路可能并不适合提供所需的负载能力和稳定性。

首先，让我们分析一下这个电路：

1. 输入部分是一个桥式整流器，它将交流220V或115V电压转换为脉动的直流电压。
2. 倍压电路由两个二极管（D1和D2）组成，当输入是正半周时，一端的二极管导通，当输入是负半周时，另一端的二极管导通，从而将电压翻倍。
3. 输出滤波由几个电容（C1、C2、C3等）组成，用来平滑电压波动。

然而，这个电路有几个潜在的问题：

• 带载能力：半波整流电路的带载能力较差，因为只有一半的交流周期提供了能量传递。这意味着在每个周期内，只有半个周期的能量可以用来驱动电机，这将导致输出电流的大幅波动，不适合高稳定性的负载，如电机。
• 效率低下：由于只利用了输入信号的一半周期，其效率较低，尤其是在大电流负载下，发热会更严重。
• 纹波过大：尽管有滤波电容，但半波整流产生的纹波仍然很大，这对电机和其他敏感电路来说可能是不可接受的。
• 电压波动：在不同输入电压（比如220VAC与115VAC）下，实际输出电压可能会有所变化，影响系统的稳定性和负载匹配。

为了驱动2kW的电机，建议采用全波整流甚至桥式整流电路，并且可能需要添加额外的稳压和滤波元件，以及考虑增加电源模块的尺寸以处理更高的功率和散热需求。此外，使用一个专门针对电机驱动设计的开关电源模块会更为合适，它们通常具备更高效率、更低纹波、更好的温度管理以及内置保护功能。

如果你坚持使用这个设计，那么至少应该进行以下改进：

• 使用全波整流电路以提高带载能力和效率。
• 增加滤波电容容量，减少输出纹波。
• 确保所有元器件（特别是二极管和电容）额定值足够处理2kW电机的电流和电压。
• 添加适当的保护措施，防止过压、过流和短路。

考虑到这些因素，我建议重新考虑整个电源设计方案，使用专为电机驱动设计的工业级电源模块。如果你需要具体电路设计或选型建议，请提供更多的系统信息，包括电机的规格、电机控制器的要求等。这样我可以给出更加精确的建议。
