一种基于局部有源忆阻器的混沌神经元模型等效模拟电路

Question

请分析一下以下四个模拟等效电路，技术方案，属于电路设计技术领域，涉及一种基于局部有源忆阻器的混沌神经元模型等效模拟电路

Answer 1

引自免费微信小程序：皆我百晓生

根据您提供的电路图描述，我们可以逐一分析每个图的技术方案和它们与基于局部有源忆阻器的混沌神经元模型的关系：

1. 图1：这个电路包含多个电阻、电容、运算放大器（LM741CH）以及晶体管，其中可能包含了输入电压vn、非线性函数（tanhx）和反馈机制。忆阻器可以通过适当的电阻组合模拟，例如通过电流源和反馈网络实现动态电阻特性。为了实现混沌行为，可能需要调整某些参数（如R40-R44的组合）以引入非线性和相位滞后。完整的电路可能是用来模拟一个混沌神经元，其中忆阻器可能在某些节点上起作用。

2. 图2：这是一个集成运算放大器（A1和A2）和电压跟随器的电路，配合一个电容和电阻网络，可能是作为输入-输出转换器，用于处理信号。这里的XX部分可能是一个阈值比较器，与混沌神经元模型中的阈值触发点相关。通过调整R10和C3的参数，可以影响系统的时域响应，从而影响混沌行为。

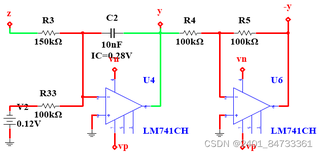

3. 图3：这个电路包含两个运算放大器和一个电压源，加上电容和电阻，可能是用来构建一个带反馈的动态系统。C2和R4-C5组合可能构成一个低通滤波器，而R3和C2可能影响系统的稳定性。如果R3设置得当，它可能与忆阻器的电阻特性相结合，为混沌行为提供条件。

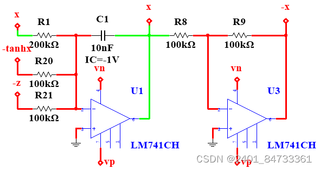

4. 图4：此图中包含一个双输入的混沌系统，由两个运算放大器（LM741CH）、电阻、电容和一个非线性函数（tanh）。R8-R9和C1组成一个可能的忆阻器模型，R20和IC=-1V可能用于设定初始条件。通过调整R20和R9，可以控制输入信号的幅度，从而影响系统的混沌行为。

总结来说，这些电路都可能是为了实现混沌神经元模型的不同部分，通过调整参数来产生复杂的行为。具体的设计需要深入理解每个元件的功能，以及它们如何相互作用来创建非线性和反馈，这通常涉及到微分方程的解析或数值模拟。如果您需要进一步的分析或电路优化建议，可能需要进行更详细的电路仿真或数学建模。
