我想请问这种的转速测量可以仿真出来 速度与时间 的图表吗

Question

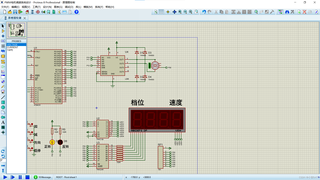

我想请问这种的转速测量可以仿真出来 速度与时间 的图表吗？如果可以的话ANALOGUE ANALYSIS是怎么操作的啊？

Answer 1

引自免费微信小程序：皆我百晓生

当然可以进行仿真。在 Proteus 软件中，我们可以创建一个简单的 PWM 电机调速系统，并通过模拟实时数据来展示速度与时间的关系。这里是一个基本的步骤指南，以及如何配置 Proteus 进行仿真。

首先，确保你已经安装了 Proteus 8 Professional。如果你还没有安装，你可以从 Labcenter Electronics 官方网站上购买并下载：

步骤 1: 创建新项目

• 打开 Proteus，选择 "New Project"。
• 输入项目名称，例如 "PWM_Motor_Speed_Control"，然后点击 "OK"。

步骤 2: 添加元件

• 在左侧工具栏中找到 "ICs" -> "Microcontrollers" -> "Atmel/Microchip" -> "8-bit" -> "AT89C51"，并将 AT89C51 单片机放置到工作区。
• 添加必要的外围设备，如电阻、电容、二极管等。在这个例子中，我们可能需要一个电位器（用于模拟不同档位）和一个 LED 或 LCD 显示速度信息。

步骤 3: 布局电路

• 将 AT89C51 的 P0.6 和 P0.7 连接到一个 74HC138 多路复用器的输入端，用来控制电机的正反转。
• 将 74HC138 的输出连接到一对 H桥驱动器（比如 L293D 或 L298N），驱动电机。
• 将电位器（模拟不同档位）连接到 AT89C51 的 ADC 输入（如 P0.6 或 P0.7），用于读取速度档位。
• 连接电源和地线，以及其他必要的组件。

步骤 4: 编写代码 你需要为 AT89C51 编写 C 或汇编语言代码，实现 PWM 控制和 ADC 读取。下面是一个简化的 C 代码示例：

#include <reg51.h>

#define PWM_PIN P0_6
#define ADC_PIN P0_7
#define MOTOR_DIR P0_7 // Use P0.7 as direction control for simplicity

unsigned char speed; // Speed from potentiometer (0-255)
unsigned int counter = 0;

void setup(void) {
    TMOD = 0x20; // Timer 0 in mode 2 (PWM)
    TH0 = 0x7F; // Set initial duty cycle to ~50%
    TL0 = TH0;
    TR0 = 1; // Enable timer 0
}

void loop(void) {
    unsigned char adc_value;

    // Read ADC value and map it to a speed range
    ADCON0 = 0b10000011; // Configure ADC with channel 7, left justified
    __delay_ms(1); // Wait for ADC conversion
    adc_value = ADCON0 & 0b00000111; // Read lower 3 bits of ADCON0 as ADC result
    speed = (adc_value << 1) + 1; // Map to 1-255

    // Update motor direction based on speed sign
    if (speed > 127) {
        MOTOR_DIR = 0; // Reverse
    } else {
        MOTOR_DIR = 1; // Forward
    }

    // Update PWM duty cycle based on speed
    TH0 = (TH0 * speed) / 255; // Calculate new duty cycle

    counter++;
    if (counter == 100) { // Update every 10 ms
        counter = 0;
        TL0 = TH0; // Write new duty cycle
    }
}

void main(void) {
    setup();
    while (1) {
        loop();
    }
}

步骤 5: 仿真设置

• 在 Proteus 中打开波形查看器（Probe），添加电压探针（Voltage Probe）到电机速度信号输出点，以便观察速度变化。
• 如果你想在 Proteus 内部看不到波形，可以考虑使用外部数据记录软件（如 Waveforms）来捕捉和分析数据。

步骤 6: 运行仿真

• 点击 Proteus 工具栏中的 "Run" 按钮开始仿真。
• 使用电位器模拟不同的档位，观察速度的变化。

注意，这个简单示例并不包含完整的电机控制逻辑，实际应用中可能还需要加入过流保护、电机停止等功能。此外，为了得到速度与时间的关系图，你可能需要在外部软件中处理捕获的数据，例如使用 Excel或其他数据分析软件来生成图表。
