quartus II波形仿真

Question

quartus II进行vwf仿真时，显示Determining the location of the ModelSim executable 请问是什么原因

Answer 1

以下内容由CHATGPT及笑面虎共同生成、有用望采纳：

---

问题概括：您遇到的问题是在进行Quartus II软件中的VWF（View Waveform）仿真时，软件正在尝试确定ModelSim仿真工具的可执行文件位置。

图片内容：

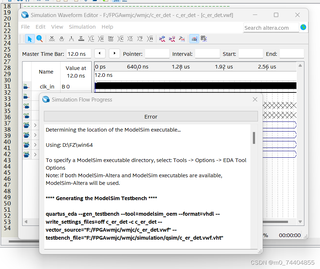

1. 图片显示了一个波形仿真编辑器的界面，其中包含了一些关于仿真时间轴的信息，如主时间条、指针位置、时间间隔等。
2. 界面底部显示了仿真进度，并提示正在确定ModelSim可执行文件的位置。
3. 提供了一个路径 D:(FZ(win64，这可能是ModelSim可执行文件的路径，但看起来不完整或格式不正确。

问题出现原因：这个问题通常是因为Quartus II需要调用ModelSim来进行波形仿真，但是软件没有正确地找到ModelSim的可执行文件。这可能是因为ModelSim的路径没有正确设置，或者可执行文件不在预期的位置。

问题解决方案：

1. 确认ModelSim已经正确安装在您的系统上。
2. 检查ModelSim的安装路径是否正确，并且可执行文件（通常名为vsim）存在于该路径下。
3. 在Quartus II中设置ModelSim的路径：
   • 打开Quartus II。
   • 选择 Tools -> Options -> EDA Tool Options。
   • 在弹出的窗口中，找到ModelSim的相关设置，并指定正确的可执行文件路径。

提供代码：这个问题不需要提供代码，因为它是关于软件配置的。

代码运行方式：无需运行代码，只需按照上述步骤配置软件即可。

代码预期运行结果：配置完成后，您应该能够在Quartus II中正常进行VWF仿真，而不会出现寻找ModelSim可执行文件的问题。

推荐相关链接：

• Quartus II官方文档
• ModelSim官方文档
• FPGA开发论坛 - 可以在这里找到关于FPGA开发的问题和解决方案。

请按照上述步骤操作，如果问题仍然存在，您可能需要查看更详细的文档或联系技术支持。
