如何使用计数器模式对按键开关按下的次数进行计数？

Question

就像这个，case用法不熟练，方式二如何使用也不太清楚，我卡在这里不知道该怎么做

Answer 1

以下内容由CHATGPT及笑面虎共同生成、有用望采纳：

---

【问题概括】：你的问题是如何使用51单片机的定时/计数器模式2来对按键开关K的按下次数进行计数，并在按键被按下3次时显示你的学号的最后一位数字，再按下3次时停止显示。这个过程可以重复进行。

【图片内容】：

• 第一张图片描述了一个计数器实验的功能说明，要求使用单片机的定时/计数器模式2中断来实现按键次数的计数。

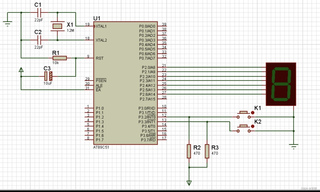

• 第二张图片是一个电路图，展示了相关的电子元件和它们在单片机上的连接方式，包括电容、晶振、单片机的引脚分配等。

【问题出现原因】：你可能对51单片机的定时/计数器模式2的使用和中断服务程序的编写不太熟悉，这导致你在使用case语句时遇到了困难。

【问题解决方案】：为了解决这个问题，你需要了解51单片机的定时器工作原理以及如何配置和使用中断。以下是一个简化的解决方案：

1. 初始化定时器，设置为模式2（8位自动重装载模式）。
2. 编写中断服务程序，当定时器溢出时触发。
3. 在中断服务程序中，增加按键计数，并检查是否达到了3次。
4. 如果达到了3次，显示学号的最后一位数字，并将计数器重置。
5. 如果再次达到3次，停止显示，并等待下一次按键。

【提供代码】：以下是一个简化的代码示例，用于说明如何实现上述逻辑：

#include <reg51.h>  // 包含51单片机寄存器定义的头文件

// 假设P1口连接到按键，P0口连接到显示设备
sbit key = P1^0;  // 按键连接到P1.0
unsigned int count = 0;  // 按键计数器

void Timer0_Init(void)  // 定时器0初始化函数
{
    TMOD &= 0x0F;  // 清除T1的控制位
    TMOD |= 0x20;  // 设置定时器T0为模式2
    ET0 = 1;       // 使能定时器0中断
    EA = 1;        // 开启全局中断
    TR0 = 1;       // 启动定时器0
}

void Timer0_ISR() interrupt 1  // 定时器0中断服务程序
{
    static unsigned char display_flag = 0;  // 显示标志位
    TH0 = (65536 - 50000) / 256;  // 重新加载定时器初值
    TL0 = (65536 - 50000) % 256;
    if (key == 0)  // 检测按键是否被按下
    {
        count++;  // 增加按键计数
        if (count % 3 == 0 && display_flag == 0)  // 每3次显示一次
        {
            // 显示学号的最后一位数字
            P0 = 0x01;  // 假设学号最后一位是1
            display_flag = 1;  // 设置显示标志
        }
    }
    else
    {
        display_flag = 0;  // 重置显示标志，准备下一次显示
    }
}

void main(void)
{
    Timer0_Init();  // 初始化定时器
    while(1)
    {
        // 主循环空闲，所有工作在中断服务程序中完成
    }
}

【代码运行方式】：你需要将这段代码用51单片机的编译器编译，然后将生成的机器码烧录到单片机中。你还需要确保单片机与外部设备（如按键和显示设备）正确连接，并且电路图与你的硬件设置相匹配。

【代码预期运行结果】：当你运行这段代码并且按下按键时，每3次按键，单片机的P0口将显示数字1，模拟显示你的学号的最后一位数字。

【推荐相关链接】：

• 51单片机定时器使用教程
• 51单片机中断服务程序编写指南
• Proteus 单片机仿真教程

请注意，上述链接是示例链接，你需要查找真实的资源来获取更多关于51单片机编程和Proteus仿真的信息。
