这个串口的实验要怎么做啊

Question

就是要实现，甲机通过串口控制乙机，当S1闭合S2打开时，乙机上面四个LED点亮；当S1打开S2闭合时，乙机下面四个LED灯点亮；当S1和S2都打开时，乙机LED灯全灭；当S1和 S2都闭合时，乙机LED灯全亮；（波特率为9600，且运用串口模式1和工作模式2)
甲机都是AT89C51的芯片，都为11.0592MHz

Answer 1

以下内容由CHATGPT及阿里嘎多学长共同生成、有用望采纳：

---

【您想要解决的问题】： 您提问的目的是想要实现一个基于51单片机的串口通信实验，具体来说，是甲机通过串口发送指令控制乙机上的LED灯的亮灭状态。根据S1和S2开关的不同状态，乙机上的LED灯将显示不同的亮灭组合。

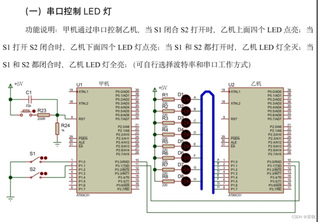

【图片内容】： 图片显示了两个AT89C51单片机的电路连接图，包括电源、晶振、LED灯、串口通信接口（RXD和TXD）、开关S1和S2等。电路中还包含了一些其他接口和引脚，例如AD转换接口、外部中断INT0和INT1、定时器T0和T1等。

【问题出现原因】： 问题可能出现的原因可能包括：

1. 对串口通信的原理和编程不熟悉。
2. 不清楚如何根据S1和S2的状态来控制LED灯的亮灭。
3. 可能对51单片机的I/O口操作和编程不够熟悉。
4. 需要选择合适的波特率和串口工作模式，以及如何配置单片机来实现这些功能。

【问题解决方案】：

1. 理解串口通信：首先需要了解串口通信的基本原理，包括数据的发送和接收。
2. 配置单片机：根据要求配置单片机的波特率为9600，串口工作在模式1和模式2。
3. 编写控制代码：编写甲机的代码来读取S1和S2的状态，并根据状态发送相应的控制指令到乙机。
4. 编写接收和执行代码：在乙机上编写代码来接收甲机发送的指令，并控制LED灯的亮灭。

【提供代码】： 由于没有提供具体的代码，以下是一个简化的伪代码示例，用于说明如何实现基本的串口通信和LED控制逻辑：

// 甲机代码示例
void SerialSend(unsigned char data) {
    // 发送数据到串口
}

void ControlLEDs() {
    unsigned char state = ReadSwitchStates(); // 读取S1和S2的状态
    SerialSend(state); // 发送状态到乙机
}

// 乙机代码示例
void SerialReceive() {
    unsigned char data = ReceiveData(); // 从串口接收数据
    ControlLEDsBasedOnState(data); // 根据接收到的状态控制LED
}

void ControlLEDsBasedOnState(unsigned char state) {
    // 根据state的值控制LED灯的亮灭
    // 这里需要具体的逻辑来控制LED，例如：
    // if (state == 1) { 上面四个LED亮 }
    // if (state == 2) { 下面四个LED亮 }
    // ...
}

void main() {
    // 初始化串口等
    while(1) {
        ControlLEDs(); // 甲机
        SerialReceive(); // 乙机
    }
}

【代码运行方式】：

• 需要在Proteus软件中搭建相应的电路，并使用Keil等编译器编写和编译代码。
• 将编译好的hex文件烧录到AT89C51单片机中。
• 在Proteus中运行电路，观察LED灯的亮灭状态是否符合预期。

【代码预期运行结果】：

• 当S1闭合S2打开时，乙机上面四个LED点亮。
• 当S1打开S2闭合时，乙机下面四个LED灯点亮。
• 当S1和S2都打开时，乙机LED灯全灭。
• 当S1和S2都闭合时，乙机LED灯全亮。
