proteus控制16x16LED点阵显示屏的设计

Question

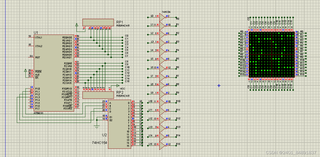

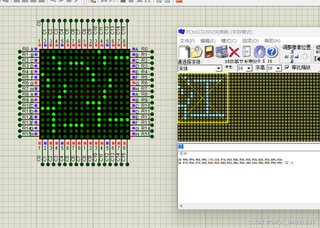

为什么会出现这种情况，左边显示正确，右边在左边的基础上上移了一行?需要汇编语言

Answer 1

参考免费微信小程序：皆我百晓生 作答，经由专家-皆知整理回复，如问题解决，望采纳；如仍有疑问，请评论回复。

从你的描述来看，你在使用Proteus进行51单片机控制16x16 LED点阵屏的设计时，遇到了显示不正确的问题，具体表现为右边的显示内容相比左边整体上移了一行。这个问题通常与数据传输到LED点阵屏的顺序、时序控制或者初始化设置有关。下面我会提供一些排查和解决的思路。

1. 数据传输顺序检查

确保你在向点阵屏发送数据时，数据的排列和传输顺序是正确的。对于16x16的点阵屏，你需要逐行发送数据，每一行16个像素点。错误的行间跳转可能导致显示错位。

2. 时序逻辑检查

• 扫描频率：确认你的扫描频率是否适当，过快或过慢都可能影响显示效果。
• 同步信号：如果点阵屏需要特定的同步信号（如行同步、列同步），请确保这些信号在正确的时间点被正确触发。

3. 初始化代码审查

确保点阵屏的初始化代码正确无误，特别是对于行列地址的设置。错误的初始化可能导致显示偏移或异常。

示例代码框架（仅供参考）：

// 假设P1口用于行控制，P2口用于列控制
void DisplayChar(unsigned char data, unsigned char row, unsigned char col) {
    // 关闭所有行
    for (int i = 0; i < 16; i++) {
        P1 = P1 & ~(1 << i); // 确保行关闭
    }

    // 选择目标行
    P1 = P1 | (1 << row);

    // 逐列写入数据
    for (int j = 0; j < 16; j++) {
        if ((data >> (15 - j)) & 0x01) { // 如果该位为1，则点亮
            P2 = P2 | (1 << j);
        } else {
            P2 = P2 & ~(1 << j);
        }

        // 短暂延时，确保列数据稳定
        delay_us(1);

        // 列扫描脉冲（如果有硬件要求）
        P2_1 = 1; // 假设P2.1是列扫描脉冲
        delay_us(1);
        P2_1 = 0;
    }
}

void main() {
    // 初始化P1和P2为输出
    P1 = 0xFF; // 或者根据实际情况设置初始值
    P2 = 0xFF;

    // 其他初始化操作...

    while(1) {
        // 假设要显示字符 '5' 在第2行第1列
        DisplayChar('5', 1, 0); // 注意行和列的索引可能从0开始

        // 根据需要显示其他字符和位置
        // ...

        // 可能需要在每次显示后加入全局刷新的延时，确保视觉效果连贯
        delay_ms(50); // 延时示例
    }
}

4. Proteus仿真检查

• 复审连接图：在Proteus中再次检查单片机与LED点阵屏之间的连线是否正确，包括行、列控制线和电源线。
• 仿真速度：降低仿真的运行速度，有时候高速仿真可能导致时序问题不易发现。

5. 实际硬件验证

如果软件仿真中的问题难以定位，尝试将程序烧录到实际的51单片机中测试。有时，仿真环境与实际硬件之间存在差异。

通过以上步骤的检查和调试，你应该能够定位并解决显示错位的问题。如果问题依旧，可能需要更详细的电路设计信息或代码审查才能提供进一步的帮助。
