FPGA全相位fft仿真与matlab误差大

Question

fpga实现全相位fft求两路信号相位差，波形正确可是做fft的结果不对
全相位实现流程：
1，构成一个N点的汉宁窗。
2，汉宁窗对自己求卷积，得到2N-1点的卷积窗。
3，求2N-1点的卷积窗的和。
4，将卷积窗的每一项除以卷积窗的和，得到2N-1点的归一化卷积窗。
5，将数据的1：2N-1项和归一化卷积窗相乘，得到加窗的2N-1项。
6，将第1项和N+1项，第2项和N+2项 ... 第N-1项和第2N-1项相加，得到经过全相预处理的N点序列。
接下来就只需要进行FFT，就可以得到apFFT的结果。

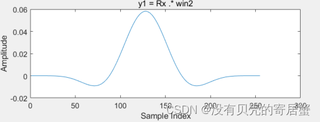

这是matlab和fpga仿真结果图，汉宁窗双窗和信号相乘后的图像

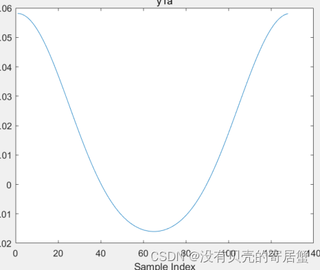

相乘后的信号间隔N相加后的图像

Answer 1

引自免费微信小程序：皆我百晓生

从您提供的信息来看，您的FPGA FFT实现可能存在问题，导致与MATLAB中的结果存在较大差异。为了定位问题，我们可以从几个关键步骤入手进行排查。下面我会逐步指导您检查并修复可能的问题。

首先，确保在FPGA和MATLAB中使用的汉宁窗函数是相同的。在MATLAB中，可以使用hanning函数创建汉宁窗，而在FPGA中，您需要手动编写汉宁窗系数的生成逻辑。确保两个平台上的汉宁窗系数完全一致。

例如，在MATLAB中创建汉宁窗：

win = hanning(2*N - 1);

然后，在FPGA中，您可以使用以下Verilog代码计算汉宁窗（这里仅提供思路，具体实现可能需要根据实际硬件结构调整）：

module hamming_window(
    input clk,
    input rst_n,
    output reg [N*32-1:0] win_reg
);

localparam N = 256; // 选择适当的N值
reg [N*32-1:0] win;

always @(posedge clk or negedge rst_n) begin
    if (~rst_n) begin
        win <= 0;
        win_reg <= 0;
    end else begin
        // 计算汉宁窗
        for (int i = 0; i < N; i++) begin
            win[i*32+31:i*32] = 0.54 - 0.46*cos(2*pi*i/(N-1));
        end
        win_reg <= win;
    end
end

endmodule

接下来，检查卷积操作是否正确。在MATLAB中，您可以使用conv函数进行卷积，而在FPGA中，您可能需要实现一个硬件卷积模块。确保两个平台上的卷积结果相同。

然后，计算卷积窗的和，并进行归一化。在MATLAB中，这可以通过简单的向量运算完成，在FPGA中，您可能需要设计一个累加器模块以及除法电路（可能使用分数除法）。

在对信号进行加窗和相加处理后，比较MATLAB和FPGA得到的结果是否一致。如果不一致，可能是加窗或相加过程中的错误。检查相关代码和逻辑，确保每个步骤的正确性。

最后，执行FFT。确保您的FPGA FFT实现与MATLAB的DFT算法（快速傅里叶变换）匹配。对于较小的数据长度（如512），您可以使用传统的基2 FFT算法。MATLAB提供了fft函数，而FPGA实现则需要设计一个自定义的FFT IP核或模块。注意，由于全相位FFT涉及到额外的处理，确保您的FPGA FFT模块考虑到了这些特殊需求。

如果您仍然遇到困难，可以提供具体的FPGA代码或更多细节，这样我可以更深入地帮助您分析和调试问题。同时，确保在FPGA上运行时，采样率、触发时间等参数与MATLAB中保持一致，因为这些因素也可能影响最终结果。
