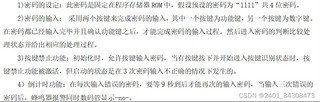

我的要求都在图上,有没有好心的人能帮帮我😭
我真的太拉胯了,要被这个题目给逼feng了!

关注引自免费微信小程序:皆我百晓生
为了实现这个四位密码锁的功能,我们可以将任务分解成几个部分:按键扫描、密码输入与验证、倒计时、按键禁用和蜂鸣器控制。首先,你需要准备一个单片机(比如8051系列)和相关硬件,包括两个按键、数码管显示器和蜂鸣器。这里我会提供C语言代码,并简述如何在Proteus中搭建电路。
步骤1: 定义常量
#define KEY_SCAN_PIN P1_0 // 功能键P1.0
#define NUMBER_KEY_PIN P1_1 // 数字键P1.1
#define PASSWORD_ROM_ADDR 0x0100 // 密码存储地址
#define PASSWORD "1111" // 预设密码字符串
#define PASSWORD_LEN 4 // 密码长度
#define COUNT_DOWN_INTERVAL 9000 // 倒计时间隔(单位:ms)
#define MAX_FAILED_ATTEMPTS 3 // 最大尝试次数
步骤2: 初始化函数
void init(void) {
// 设置端口为输入模式
P1 = ~0x03;
// 清除定时器T1
TMOD = 0x01; // 设置T1为16位计数器
TH1 = 0;
TL1 = 0;
// 启动计数器T1
EA = 1; // 允许总中断
ET1 = 1; // 允许T1中断
TR1 = 1; // 开启T1
// 数码管清零
display_clear();
}
步骤3: 按键扫描
char get_key(void) {
if ((P1 & 0x02) == 0x02) { // 功能键被按下
return 'F';
} else if ((P1 & 0x01) == 0x01) { // 数字键被按下
return 'N';
}
return '\0'; // 没有按键被按下
}
void key_disable(void) {
// 禁止按键输入
P1 |= 0x03; // 将P1.0和P1.1设置为输出
}
步骤4: 倒计时和密码验证
volatile unsigned char count_down; // 倒计时变量
unsigned char failed_attempts = 0; // 失败尝试次数
void check_password(char entered_password[PASSWORD_LEN]) {
for (int i = 0; i < PASSWORD_LEN; i++) {
if (entered_password[i] != PASSWORD[i]) {
return;
}
}
// 密码正确,清除失败尝试次数
failed_attempts = 0;
}
void timer_isr(void) interrupt 1 using 1 {
static unsigned char temp_count_down = COUNT_DOWN_INTERVAL;
// 更新倒计时
temp_count_down--;
if (temp_count_down == 0) {
count_down--;
if (count_down > 0) {
// 还未到9秒,继续倒计时
TL1 = 0x0A; // 计数器初值
TH1 = 0xFD;
} else {
// 倒计时结束,可以重新输入
count_down = 0;
key_disable(); // 解除按键禁用
}
temp_count_down = COUNT_DOWN_INTERVAL;
}
}
void main(void) {
init();
while (1) {
char input = get_key();
switch (input) {
case 'F': // 功能键按下
if (!key_disable()) { // 如果没有被禁用
char entered_password[PASSWORD_LEN];
int index = 0;
while (index < PASSWORD_LEN && get_key() == 'N') {
entered_password[index++] = get_key();
}
check_password(entered_password);
if (failed_attempts >= MAX_FAILED_ATTEMPTS) {
display_no();
buzzer_on();
} else if (count_down > 0) {
buzzer_off();
display_countdown(count_down);
} else {
buzzer_off();
display_clear();
}
}
break;
default:
break;
}
}
}
步骤5: 数码管显示和蜂鸣器控制
这部分依赖于具体使用的数码管驱动和蜂鸣器接口,这里仅给出基本逻辑,你需要根据实际硬件进行调整。
void display_clear(void) {
// 清除数码管显示
}
void display_no(void) {
// 显示"No"
}
void display_countdown(unsigned char countdown) {
// 显示倒计时数字
}
void buzzer_on(void) {
// 打开蜂鸣器
}
void buzzer_off(void) {
// 关闭蜂鸣器
}
对于Proteus设计,你需要添加以下几个元件:单片机(例如AT89S52)、按键(SW),数码管(LED Display),蜂鸣器(Piezo Buzzer)。连接它们并按照上述代码中的端口定义进行连接。在 Proteus 中设置定时器 T1 的中断,这样就可以实现所需的功能。
由于这是一个复杂的项目,不可能在这里完全展示所有细节,但是提供的代码框架应该足够让你理解整个系统的工作原理。你可能需要查阅相关资料和调试代码来适应具体的硬件环境。如果你遇到任何问题,都可以继续提问。祝你好运!
