STM32单片机基于RS485串口通信问题

Question

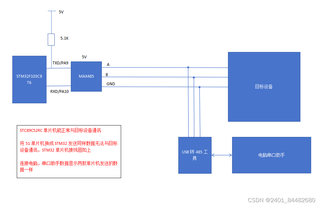

如图，原装设备是51单片机通过max485芯片与目标设备通信，想将51单片机换成stm32。发现stm32单片机无法与目标设备通信，但通过电脑串口数据查看stm32单片机发送的数据没有问题（和51单片机发送的一样），请指点问题出在哪里

Answer 1

引自免费微信小程序：皆我百晓生

面对STM32替换STC89C52RC单片机后无法与目标设备通过RS485通信的问题，可以从以下几个方面进行排查和解决：

1. 硬件检查

• 电源与地线：确保STM32、MAX485以及目标设备的供电稳定且接地良好。
• RS485收发器设置：检查MAX485的控制引脚（DE/RE）是否正确连接和驱动，保证在发送数据时收发器处于发送模式，在接收数据时处于接收模式。

2. 软件配置

STM32 UART配置

确保STM32的UART配置与目标设备兼容，包括波特率、数据位、停止位和奇偶校验等参数。以下是一个示例配置代码，用于STM32F103C8的USART1配置：

#include "stm32f1xx_hal.h"

void USART1_Init(void)
{
  huart1.Instance = USART1;
  huart1.Init.BaudRate = 9600; // 根据实际需求调整波特率
  huart1.Init.WordLength = UART_WORDLENGTH_8B;
  huart1.Init.StopBits = UART_STOPBITS_1;
  huart1.Init.Parity = UART_PARITY_NONE;
  huart1.Init.Mode = UART_MODE_TX_RX;
  huart1.Init.HwFlowCtl = UART_HWCONTROL_NONE;
  huart1.Init.OverSampling = UART_OVERSAMPLING_16;
  HAL_UART_Init(&huart1);
}

RS485控制逻辑

确保在发送数据前将MAX485置于发送模式，发送完成后切换回接收模式。这可以通过GPIO控制实现，以下是一个简单的示例：

void SetMax485ToTransmit(void)
{
  __HAL_GPIO_WRITE_PIN(GPIOx, GPIO_PIN_x, GPIO_PIN_SET); // 将DE/RE引脚置高
}

void SetMax485ToReceive(void)
{
  __HAL_GPIO_WRITE_PIN(GPIOx, GPIO_PIN_x, GPIO_PIN_RESET); // 将DE/RE引脚置低
}

3. 数据包格式与协议

确认STM32发送的数据包格式与协议是否与目标设备兼容。有时候，即使数据看起来相同，但数据包中的某些字段（如起始字节、校验和、结束标志等）可能需要特别处理。

4. 故障排除

• 使用逻辑分析仪或示波器检查RS485总线上的信号，确保数据传输过程中没有异常信号。
• 检查STM32的TX/RX引脚与MAX485的连接是否正确，以及MAX485与目标设备之间的线路是否完好。

5. 重新测试

完成上述检查和配置后，重新进行测试。如果问题仍然存在，考虑是否存在其他硬件或软件层面的兼容性问题，例如目标设备对STM32的响应机制是否与对STC89C52RC有所不同。

以上步骤应该能够帮助定位并解决STM32与目标设备通信失败的问题。如果还有其他具体疑问或遇到新的障碍，欢迎进一步讨论。
