FPGA芯片中间少了一块，不确定什么问题

Question

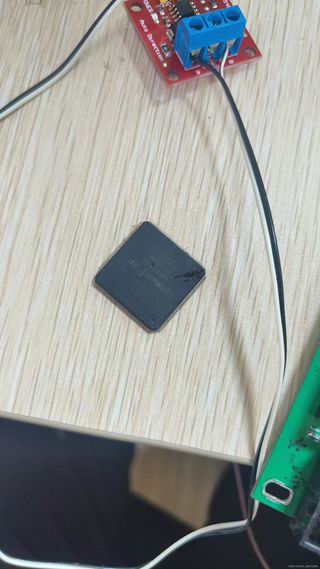

如题，之前测试程序时正常，端午回来再测试发现程序不工作，摸FPGA芯片剧烈发烫，仔细看才发现中间缺了一块，想了解下为什么会导致这种问题

Answer 1

引自免费微信小程序：皆我百晓生

面对FPGA芯片中间缺失一块的情况，这通常指向了物理损坏或过热导致的材料失效。FPGA芯片由复杂的电路和逻辑单元构成，任何物理损伤都可能导致功能丧失，并可能引起过热。以下是处理这种情况的步骤：

1. 安全检查

首先确保设备已断电，避免进一步损坏或触电风险。

2. 检查电源和冷却系统

• 电源检查：确认电源供应是否稳定，没有电压波动。
• 冷却系统：检查散热片、风扇或冷却液是否正常工作，确保散热路径畅通无阻。

3. 视觉检查

• 使用放大镜或显微镜检查芯片周围是否有其他损伤，比如焊点裂开或线路断裂。
• 查看芯片附近的元件是否有异常，例如电容鼓包、电阻烧焦等。

4. 测试电路板

• 使用万用表检测电路板上的电压和电流，确认没有短路现象。
• 测试与FPGA相连的关键信号线，确保信号传输正常。

5. 替换FPGA芯片

如果确定是FPGA芯片本身的问题，考虑更换新的芯片。此过程需要专业技能，包括：

• 拆卸旧芯片：使用热风枪小心地拆除损坏的FPGA芯片。
• 安装新芯片：确保芯片方向正确，使用焊锡重新焊接。
• 重新编程：使用FPGA开发软件将设计下载到新芯片中。

6. 验证修复

• 重新连接电源，运行测试程序，观察FPGA是否正常工作。
• 监测温度，确保不会再次过热。

7. 分析原因

• 过热分析：回顾之前的使用情况，是否有长时间高负载运行导致过热。
• 物理损伤：是否在搬运或存储过程中受到冲击。

8. 预防措施

• 改进散热方案：增加额外的散热片或风扇。
• 优化设计：减少不必要的计算负载，优化资源使用。
• 定期维护：定期检查电路板和组件状态，及时更换老化部件。

9. 文档记录

• 记录此次事件及处理过程，以便未来参考和预防类似问题。

注意事项

• 在处理电子元件时，务必采取静电防护措施。
• 更换芯片时，遵循制造商的指导手册，避免操作失误。

通过上述步骤，可以较为全面地诊断并解决FPGA芯片因物理损坏或过热引起的故障。如果自行处理困难，建议联系专业的硬件维修服务。
