Lm1602单片机应用

Question

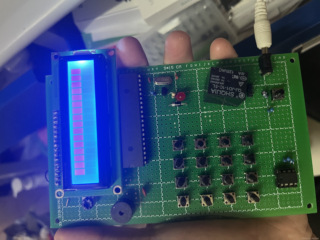

Lm1602按原理图接的也调电位器了为什么不显示数据求解决方案

Answer 1

引自免费微信小程序：皆我百晓生

针对LM1602液晶显示器在单片机系统中不显示数据的问题，可以从以下几个方面进行排查和解决：

1. 检查硬件连接

确保LM1602与单片机之间的连接正确无误。LM1602通常需要连接到单片机的以下引脚：

• VSS（GND）：电源地
• VDD（VCC）：工作电压
• VO：对比度调整端，通过一个可变电阻连接到VDD和GND之间。
• RS：数据/命令选择
• RW：读写选择（通常接地）
• E：使能信号
• D0~D7：数据线（8位模式），或D4~D7（4位模式）

硬件示意图：

+-------------------+
|                   |
|     LM1602        |
|                   |
+----+-----+--------+
    |      |         |
   GND    VCC       VO
    |      |         |
+----+-----+--------+
    |      |         |
    E      RS        RW
    |      |         |
+----+-----+--------+
    |      |         |
   D0     D1        D2
    |      |         |
+----+-----+--------+
    |      |         |
   D3     D4        D5
    |      |         |
+----+-----+--------+
    |      |         |
   D6     D7        /
    |      |         |
+-------------------+

2. 初始化序列

确保在开始发送数据前对LM1602进行了正确的初始化。初始化序列包括设置操作模式、显示模式等。

示例初始化代码（假设使用C语言和8051系列单片机）：

void lcd_init() {
    delay(50); // 等待启动时间
    lcd_command(0x38); // 设置为8-bit, 2-line, 5x8 dots
    lcd_command(0x0F); // 显示开，光标关，不闪烁
    lcd_command(0x01); // 清屏
    lcd_command(0x06); // 入口模式设定，从左至右
    lcd_command(0x02); // 返回到起始位置
}

3. 数据传输

确认数据是否正确发送到显示器。检查lcd_data函数是否正确实现。

示例数据发送代码：

void lcd_data(unsigned char data) {
    P0 = data; // 假设P0是数据总线
    set_E();
    clr_E();
}

4. 软件延时

在控制信号E变为高电平后，需要保持一段时间，然后将其拉低，确保数据被正确接收。

示例延时代码：

void set_E() {
    P2 |= 0x01; // 假设P2.0是E引脚
    delay(1);
}

void clr_E() {
    P2 &= ~0x01;
    delay(1);
}

5. 对比度调整

检查VO引脚的电位器是否调整到适当的位置。对比度过低会导致显示不清或完全不显示。

6. 电源与接地

确认电源和地线连接正确且稳定，电源波动或接地不良也可能导致显示异常。

通过以上步骤，可以逐步排查并解决LM1602在单片机应用中不显示数据的问题。如果问题仍未解决，建议检查单片机程序逻辑是否有误，或尝试更换LM1602模块以排除硬件故障。
