引自免费微信小程序:皆我百晓生

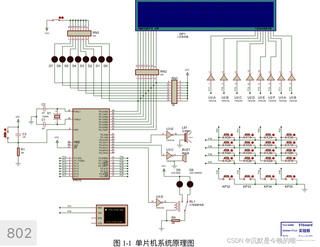

要实现这个六位电子密码锁的设计,我们首先需要创建一个基于8051单片机的电路图。这里是一个简化的电路示意图,用于指导您如何连接硬件组件:

1. 硬件配置
输入模块
- 8个独立的按键矩阵
- 一个蜂鸣器(或其他音频输出)
- 两个电磁继电器
- 需要根据实际需求选择合适的音频输出设备
输出模块
控制逻辑
2. 软件设计
初始化阶段
- 初始化按键矩阵:使所有按键处于未按下状态
- 初始化数码管:使其显示为“0”
- 初始化蜂鸣器:使其静音
- 初始化电磁继电器:使其保持释放状态
密码验证逻辑
- 定义密码长度为6位,并初始化数码管显示为“0”
- 按键按下后,检查是否已按下足够数量的按键
- 根据密码长度进行相应操作:
- 如果密码正确,则打开电磁继电器并持续1秒
- 如果密码错误,则播放错误提示音,直到密码正确为止
音频处理
- 在密码验证成功时,播放一声提示音
- 在密码验证失败时,播放两声提示音
连接硬件到软件
- 将硬件连接到相应的引脚上
- 编写程序,将硬件的输入信号映射到软件中的事件处理器
- 设置定时器和中断服务程序,以便于处理密码输入事件
3. 实现细节
- 使用
Keil uVision Pro或类似工具编译代码 - 对于仿真和调试,可以使用
Proteus等仿真器 - 设计电路图,并使用适当的元器件进行连接
4. 测试与修改
- 使用测试电路进行初步测试
- 根据反馈调整电路设计和程序实现
- 反复测试直至满足所有功能需求
请记住,在设计电路和编写代码之前,最好先熟悉8051单片机的工作原理以及相关库函数。如果您有任何疑问或需要进一步的帮助,请随时提问。祝您好运!
