Vivado自定义IP核出现了报错该怎么办？

Question

在一个工程中创建自定义IP核源代码文件编辑好没有报错，但是添加源代码文件编译时出现了错误报错内容如下：

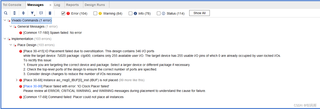

Vivado Commands
General Messages
[Common 17-180] Spawn failed: No error

[Common 17-180] Spawn failed: No error

Implementation
Place Design
[Place 30-415] IO Placement failed due to overutilization. This design contains 346 I/O ports
 while the target  device: 7z020 package: clg400, contains only 255 available user I/O. The target device has 255 usable I/O pins of which 0 are already occupied by user-locked I/Os.
 To rectify this issue:
 1. Ensure you are targeting the correct device and package.  Select a larger device or different package if necessary.
 2. Check the top-level ports of the design to ensure the correct number of ports are specified.
 3. Consider design changes to reduce the number of I/Os necessary.

[Place 30-68] Instance axi_rreg0_IBUF[0]_inst (IBUF) is not placed

[Place 30-99] Placer failed with error: 'IO Clock Placer failed'
Please review all ERROR, CRITICAL WARNING, and WARNING messages during placement to understand the cause for failure.

[Common 17-69] Command failed: Placer could not place all instances

这样的报错该怎么解决，

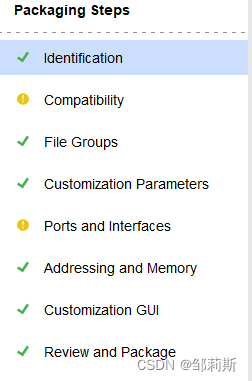

在设计流程中出现了警告怎么解决？

Answer 1

引自免费微信小程序：皆我百晓生

根据你提供的报错信息，问题主要出现在两个方面：一是IO端口数量超出目标设备支持的最大数量，二是某些实例（如axi_rreg0_IBUF[0]_inst）无法放置。针对这些问题，我会分别给出解决方案。

一、IO端口数量超出目标设备支持的最大数量

错误信息显示设计包含了346个I/O端口，而目标设备7z020的clg400包只支持255个用户I/O。你需要采取以下措施之一来解决这个问题：

1. 更换设备或包：选择支持更多I/O端口的设备或包。你可以在FPGA厂商提供的设备文档中查找满足需求的设备。
2. 减少I/O端口数量：检查设计的顶层端口，确保指定了正确的端口数量。考虑重新设计以减少必要的I/O数量。

二、实例无法放置（Placer failed）

错误信息中的“[Place 30-68] Instance axi_rreg0_IBUF[0]_inst (IBUF) is not placed”表明某些实例无法被放置。这可能是由于资源冲突或设计约束导致的。为了解决这个问题，你可以尝试以下步骤：

1. 检查约束：确保你的设计约束（如时序、功耗等）不会导致资源冲突。
2. 优化设计：考虑重新设计或优化你的IP核，以减少资源占用和I/O需求。
3. 增大设备或更改包：如果可能的话，选择更大的设备或更改包以提供更多的资源。

至于你在设计流程中遇到的警告，虽然警告不会像错误那样导致设计失败，但也需要关注并处理。你可以按照以下步骤解决警告问题：

1. 查看警告信息：仔细阅读Vivado输出的警告信息，了解导致警告的原因。
2. 修正设计：根据警告信息调整你的设计，例如修改代码、调整参数等。
3. 重新编译：修改设计后，重新编译并运行设计流程，检查警告是否已解决。

以上是根据你提供的错误信息给出的建议，希望能对你有所帮助。如果你需要更具体的帮助，例如需要调整代码或设计参数的具体指导，请提供更多关于你的设计和代码的信息。
