Tony小周 2024-09-05 16:31 采纳率: 83.3%
浏览 7
已结题

为啥会出现输出波形和输入波形反相，

使用NE5532P系列做的抬升电路

参考文章;https://blog.csdn.net/GalaxyerKw/article/details/125734370?spm=1001.2014.3001.5506

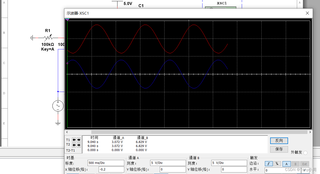

为啥会出现输出波形和输入波形反相，怎么解决这个问题为啥会出现输出波形和输入波形反相，怎么解决这个问题

  • 写回答

1条回答 默认 最新

  • 老皮芽子 2024-09-05 17:31
    关注

    你这个就是反相负反馈放大电路，反相是正常切正确的。
    你需要关心的是，你示波器中的波形，红色的输出为什么比蓝色的输入的电平要高（直流分量要高）

    本回答被题主选为最佳回答 , 对您是否有帮助呢?
    评论
