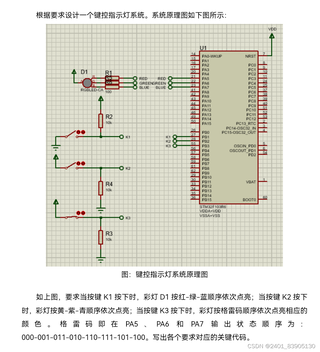

如上图,要求当按键K1按下时,彩灯D1按红-绿-蓝顺序依次点亮;当按键K2按下时,彩灯按黄-紫-青顺序依次点亮;当按键K3按下时,彩灯按格雷码顺序依次点亮相应的颜色。格雷码即在PA5、PA6和PA7输出状态顺序为:000-001-011-010-110-111-101-100。在keli中写出关键代码。
STM32CubeMX/proteus按键控制指示灯颜色切换
如上图,要求当按键K1按下时,彩灯D1按红-绿-蓝顺序依次点亮;当按键K2按下时,彩灯按黄-紫-青顺序依次点亮;当按键K3按下时,彩灯按格雷码顺序依次点亮相应的颜色。格雷码即在PA5、PA6和PA7输出状态顺序为:000-001-011-010-110-111-101-100。在keli中写出关键代码。
- 写回答
- 好问题 0 提建议
- 追加酬金
- 关注问题
- 邀请回答
-
20条回答 默认 最新
- 阿里嘎多学长 2024-09-26 22:21关注
AIGC生成:
STM32CubeMX/proteus按键控制指示灯颜色切换
根据你的需求,我建议使用STM32CubeMX生成的代码,并使用Proteus仿真器进行测试。
首先,使用STM32CubeMX生成一个新的项目,选择STM32F103RCET6微控制器,并添加三个按键(K1、K2、K3)和一个RGB指示灯(D1)。
在按键按下时,使用以下代码控制指示灯的颜色:
void EXTI0_IRQHandler(void) { if (EXTI_GetITStatus(EXTI_Line0) != RESET) { EXTI_ClearITPendingBit(EXTI_Line0); // K1按下时,红-绿-蓝顺序依次点亮 if (EXTI_GetITStatus(EXTI_Line0) == EXTI_Line0) { // red GPIO_WriteBit(GPIOA, GPIO_Pin_5, Bit_SET); delay(100); // green GPIO_WriteBit(GPIOA, GPIO_Pin_6, Bit_SET); delay(100); // blue GPIO_WriteBit(GPIOA, GPIO_Pin_7, Bit_SET); delay(100); } // K2按下时,黄-紫-青顺序依次点亮 else if (EXTI_GetITStatus(EXTI_Line1) == EXTI_Line1) { // yellow GPIO_WriteBit(GPIOA, GPIO_Pin_5, Bit_SET); GPIO_WriteBit(GPIOA, GPIO_Pin_6, Bit_SET); delay(100); // purple GPIO_WriteBit(GPIOA, GPIO_Pin_5, Bit_RESET); GPIO_WriteBit(GPIOA, GPIO_Pin_7, Bit_SET); delay(100); // cyan GPIO_WriteBit(GPIOA, GPIO_Pin_6, Bit_RESET); GPIO_WriteBit(GPIOA, GPIO_Pin_7, Bit_RESET); delay(100); } // K3按下时,格雷码顺序依次点亮 else if (EXTI_GetITStatus(EXTI_Line2) == EXTI_Line2) { // gray GPIO_WriteBit(GPIOA, GPIO_Pin_5, Bit_SET); GPIO_WriteBit(GPIOA, GPIO_Pin_6, Bit_SET); GPIO_WriteBit(GPIOA, GPIO_Pin_7, Bit_SET); delay(100); // gray GPIO_WriteBit(GPIOA, GPIO_Pin_5, Bit_RESET); GPIO_WriteBit(GPIOA, GPIO_Pin_6, Bit_SET); GPIO_WriteBit(GPIOA, GPIO_Pin_7, Bit_SET); delay(100); // gray GPIO_WriteBit(GPIOA, GPIO_Pin_5, Bit_RESET); GPIO_WriteBit(GPIOA, GPIO_Pin_6, Bit_RESET); GPIO_WriteBit(GPIOA, GPIO_Pin_7, Bit_SET); delay(100); } } }
在上面的代码中,我们使用 EXTI0_IRQHandler 函数来处理按键按下的事件。根据按键的状态,我们使用 GPIO_WriteBit 函数来控制指示灯的颜色。
在 Proteus 仿真器中,您可以添加一个按键模拟器来模拟按键的按下事件,并观察指示灯的颜色变化。
希望这些建议能够帮助你实现按键控制指示灯颜色切换的功能!
解决 无用评论 打赏 举报
